รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 31:1 | การใช้งาน: | เครื่องติดตามพลังงานแสงอาทิตย์ |
|---|---|---|---|
| แรงบิดเอาต์พุตปกติ: | 533 นิวตันเมตร | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| ถือแรงบิด: | 7000 นิวตันเมตร | แรงบิดเอียง: | 744 นิวตันเมตร |
| จัดอันดับแรงบิดเอาท์พุท: | 0.065 รอบต่อนาที | ปกป้องคุณสมบัติ: | IP66 |
| เน้น: | Solar Tracker Slew Drive Enclosed,24VDC Solar Tracker Slew Drive,เซ็นเซอร์ฮอลล์ Solar Tracker Slew Drive |
||

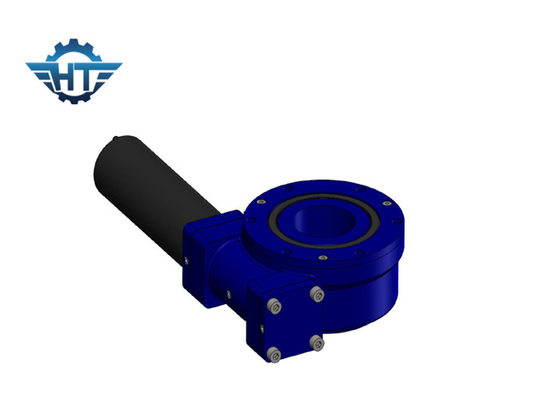

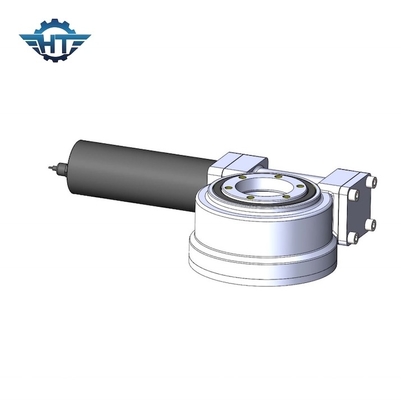

SE3 ตัวติดตามพลังงานแสงอาทิตย์แบบปิด Slew Drive พร้อมมอเตอร์เกียร์ดาวเคราะห์ 24VDC และเซ็นเซอร์ฮอลล์
รายละเอียดไดรฟ์ Solar Tracker Slew Drive ที่แนบมา
กระปุกเกียร์แบบเวิร์มไดรฟ์เหมาะสำหรับการใช้งานที่ต้องการการหมุนช้าด้วยการเคลื่อนที่แบบต่อเนื่องหรือแบบวัฏจักรที่สามารถจัดการกับโหลดแบบรวมกันได้ผลิตภัณฑ์นี้มีขนาดมาตรฐานสำหรับคัปปลิ้งมอเตอร์ไฟฟ้าหรือไฮดรอลิก รวมถึงการคัปปลิ้งทั้งระบบเข้ากับอุปกรณ์
เนื่องจากมีความกะทัดรัด ความแข็งแกร่งสูงและข้อดีอื่น ๆ ที่กล่าวถึง ระบบขับเคลื่อนหนอนจึงถูกนำมาใช้ในอุปกรณ์ที่หลากหลาย เช่น แท่นประกอบแบบเคลื่อนย้ายได้ ระบบดาวเทียม เครนยกของแบบไฮดรอลิกบนยานพาหนะขนส่ง เครนสำหรับเดินทะเลขนาดเล็ก บันไดหมุนแบบขยายได้ ในหน่วยล้อขนาดใหญ่ ผู้ขนส่งพอร์ทัลทางทะเล
ระบบขับเคลื่อนหนอนฆ่าเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยวงแหวนแกว่ง แผ่นฐาน และตัวหนอนหน่วยนี้นำข้อดีของแหวนแกว่งและตัวหนอนมารวมกันเป็นหนึ่งเดียว
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
หมายเหตุ
1. มอเตอร์ต่างๆ (AC, DC และ Hydraulic) สามารถออกแบบได้ตามความต้องการของลูกค้า
2. เพลาตรงข้ามกับมอเตอร์สามารถเลือกเป็นหัวหกเหลี่ยมหรือหัวหกเหลี่ยม
ข้อมูลจำเพาะของมอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก
2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่สเตจอินพุตซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูงวงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบก็ยืดหยุ่นได้กระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดหมุดเกลียวในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก
5. โครงสร้างรองรับคู่การเจียรภายในบนรูด้านในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดพื้นผิวเกียร์ที่มีความแม่นยำ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
