รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | SDE7" |
|---|---|---|---|
| จัดอันดับแรงบิดเอาท์พุท: | 2000 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| ถือแรงบิด: | 13500 นิวตันเมตร | อัตราทดเกียร์: | 57:1 |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| โหลดตามแนวแกน: | 34 กิโลนิวตัน | โหลดเรเดียล: | 58 กิโลนิวตัน |
| เน้น: | ไดรฟ์ Solar Slew สองแกน,ไดรฟ์ Solar Slew SDE7,ไดรฟ์ Solar Slew พร้อมกระปุกเกียร์ของดาวเคราะห์ |
||

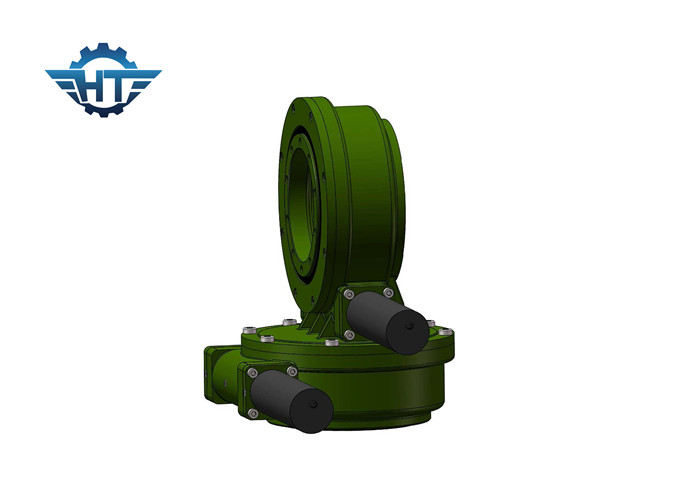

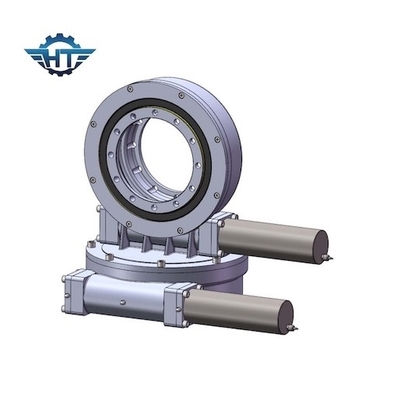

ไดรฟ์ Slew Solar Slew แบบแกนคู่ SDE7 พร้อมกระปุกดาวเคราะห์สำหรับระบบติดตามแสงอาทิตย์
ไดรฟ์ Solar Slew แบบแกนคู่คำอธิบาย
ไดรฟ์แกว่งสองแกน SDE7 นั้นสมบูรณ์แบบสำหรับสถานการณ์ที่ต้องการการติดตามไปยังดวงอาทิตย์ตลอดเวลาตั้งแต่พระอาทิตย์ขึ้นจนถึงพระอาทิตย์ตกสามารถเพิ่มกำลังการผลิตพลังงานได้การใช้งานทั่วไปรวมถึงตัวติดตามแสงอาทิตย์แบบสองแกน มันสามารถนำไปใช้กับจานดาวเทียมและเรดาร์ เครื่องจักรที่ต้องเคลื่อนที่ 360 องศาทั้งสองทิศทาง
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
คุณสมบัติ
1. ห่อหุ้มตัวหนอนไว้ด้านใน
2. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
3. ฟังก์ชั่นล็อคตัวเอง
4. สามารถจับคู่กับมอเตอร์ชนิดต่างๆ ได้
อภิธานศัพท์ของพารามิเตอร์หลัก
แรงบิดช่วงเวลาการเอียง: แรงบิดคือภาระคูณด้วยระยะห่างระหว่างตำแหน่งโหลดกับศูนย์กลางของแบริ่งแกว่งหาก qorque ที่เกิดจากโหลดและระยะทางมากกว่าแรงบิดของโมเมนต์การเอียงที่กำหนด ไดรฟ์แกว่งจะพลิกคว่ำ
โหลดเรเดียล:โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน:โหลดขนานกับแกนของแบริ่งแกว่ง
ถือแรงบิด:เป็นแรงบิดย้อนกลับ เมื่อไดรฟ์หมุนย้อนกลับและชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดค้าง
ล็อคตัวเอง:เฉพาะเมื่อโหลดเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
แอปพลิเคชัน
ไดรฟ์แกว่งสามารถใช้งานได้หลากหลายพื้นที่การใช้งานมีตั้งแต่รถขุดและเครน การทำเหมืองแบบ opencast และกังหันลม ไปจนถึงเสาอากาศการใช้งานด้านอื่นๆ ได้แก่ วิศวกรรมและระบบติดตามแสงอาทิตย์
