รายละเอียดสินค้า:
|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | การทำงาน: | เพิ่มแรงบิด |
|---|---|---|---|
| ปกป้องคุณสมบัติ: | สิ่งที่ส่งมาด้วย | พิมพ์: | แกว่งไดรฟ์ |
| วัสดุ: | 42CrMo หรือ 50Mn | การรับประกัน: | 5~10 ปี |
| แอปพลิเคชัน: | อุตสาหกรรม,ระบบพลังงานแสงอาทิตย์ | สี: | ความต้องการของลูกค้า |
| เน้น: | solar tracker drive,solar slew drive |
||

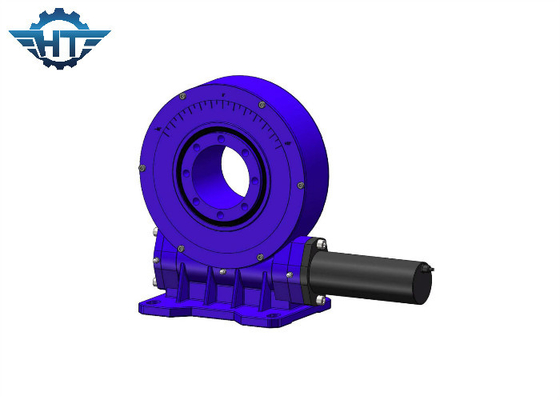

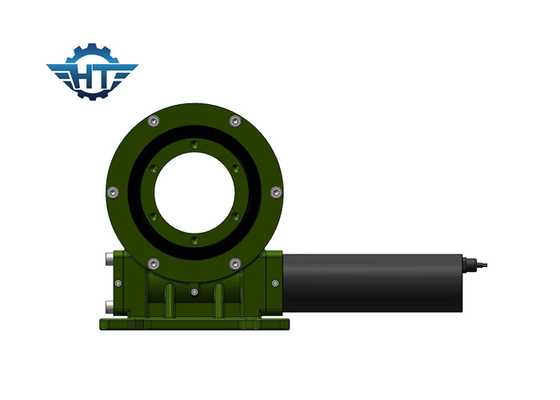

ตัวติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวแบบแนวตั้ง Slew Drive Slew Ring Drive ขับเคลื่อนด้วยมอเตอร์เกียร์ 24VDC
Solar Tracker Slew Drive คำอธิบาย
ไดรฟ์แกว่งขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทรายเพื่อแรงบิดสูงสุดของเกียร์และการหมุนที่ราบรื่นที่สุด
การใช้งานไดรฟ์สังหารทั่วไป ได้แก่ อุตสาหกรรมพลังงานแสงอาทิตย์ เครนรถบรรทุก ลิฟต์คน และอุปกรณ์ยูทิลิตี้ อุปกรณ์ต่อพ่วงไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน เครนสำหรับเดินทะเล ตัวจัดการยางรถ รถขุด และลิฟต์ยานยนต์ แต่ไดรฟ์แบบหมุนนี้ถูกนำไปใช้ในการใช้งานอื่นๆ จำนวนมากที่ต้องใช้การรับน้ำหนัก และความสามารถในการหมุน
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ข้อดีของเรา
เราขอเสนอรุ่นไดรฟ์สลูว์ที่แตกต่างกันพร้อมความสามารถในการรับภาระโมเมนต์ที่แตกต่างกัน
ไดรฟ์เหวี่ยงมาตรฐานติดตั้งตัวเรือนแบบเปิดและเพลาตัวหนอนนาฬิกาทรายแบบล็อคตัวเองแบบเดี่ยว
เมื่ออินพุตของแหล่งพลังงานกลับคืนสู่สภาพเป็นกลาง เพลาตัวหนอนจะล็อคโหลดให้อยู่ในตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรกภายนอก
