รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 31:1 | แรงบิดเอาต์พุตปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | ถือแรงบิด: | 7000 นิวตันเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | พิกัดเอาต์พุตแรงบิด: | 0.065 รอบต่อนาที |
| การใช้งาน: | ระบบติดตามแสงอาทิตย์แบบเอียง | คุณสมบัติการป้องกัน: | IP66 |
| เน้น: | solar tracker drive,solar slew drive |
||

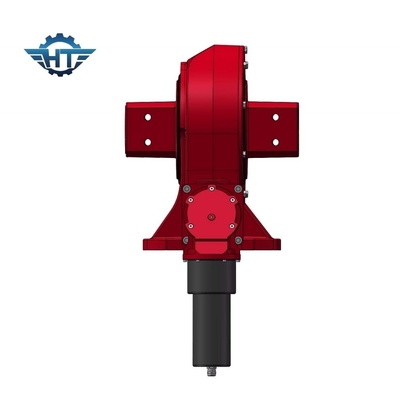

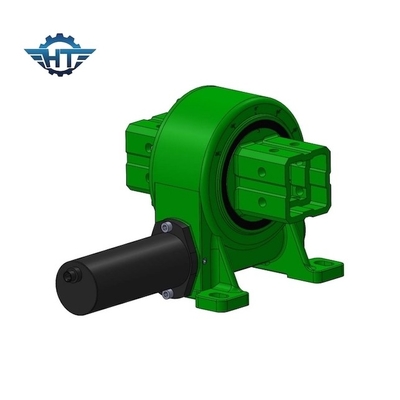

3 นิ้ว IP66 Small Slew Drive กับ 24VDC พลานิตี้เกียร์มอเตอร์สําหรับระบบติดตามแสงอาทิตย์
คําอธิบายการขับเคลื่อน Slew ขนาดเล็ก
ระบบการขับเคลื่อนสลูคือหน่วยที่ประกอบด้วยหนอน, เกียร์, ฐาน, บ้าน, หมุนและอุปกรณ์เสริมอื่น ๆ. หน่วยนี้นําข้อดีของเกียร์และหนอนเข้าสู่หน่วยเดียว
เครื่องขับเคลื่อน SE ของเรามีห้องรับรอง IP66 ที่คุ้มกันจากอนุภาคสิ่งแวดล้อมอย่างฝุ่น ละออง ทราย และแม้แต่น้ําอุปกรณ์การทดสอบของเรา รับประกันผลิตภัณฑ์ของเราเป็นสนาม 30 ปี
ตลอดชีวิต
ปริมาตรการทํางานแบบ VE
| รุ่น | คมปอร์ตผลิตระดับ (N.m) | ทอร์คการยึด (kN.m) | ทอร์คการเลื่อน (kN.m) | หนุนแกน (kN) | อุตสาหะ | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP | Tep การทํางาน ((°C) | การล็อคตัวเอง | น้ําหนัก (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 12 กิโลกรัม |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 18 กิโลกรัม |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 32 กิโลกรัม |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 28 กิโลกรัม |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 52 กิโลกรัม |
| 12 นิ้ว | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 65 กิโลกรัม |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 88 กิโลกรัม |
| 17 นิ้ว | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 135 กิโลกรัม |
| 21 นิ้ว | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 192 กิโลกรัม |
| 25 นิ้ว | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 251 kg |
มอเตอร์ที่แตกต่างกัน (220VAC, 380VAC มอเตอร์, 12VDC, 24VDC, 48VDC มอเตอร์, มอเตอร์ servo และมอเตอร์ stepper) สามารถออกแบบได้ตามความต้องการของลูกค้า
เครื่องยนต์ DC
1. ใช้โครงสร้างการสนับสนุนคู่สําหรับแกนผลิตเพื่อให้แรงหมุนสูงสุดของกล่องเกียร์เพิ่มขึ้นมาก
2วงล้อดวงอาทิตย์และวงล้อดาวเคราะห์ถูกเชื่อมต่อด้วย spline ซึ่งเพิ่มแรงหมุนสูงสุดของกล่องเกียร์และยืดอายุ
3เราใช้หมุนสับในระยะการเข้า ทําให้เสียงต่ําและทํางานอย่างราบรื่นในความเร็วสูงแหวนเกียร์ภายในถูกแยกออกไป เพื่อให้เราสามารถทําอัตราส่วนมากขึ้น และการออกแบบมีความยืดหยุ่นกล่องเกียร์และมอเตอร์ถูกตั้งโดยการปรับเย็บโดยสกรูในแกนที่เพิ่มความแม่นยําการจับคู่และลดเสียง
4. เราใช้ตัวถือสตางค์ม้วนภายในล้อดาว เราใช้การบดสตางค์ม้วนแทนการบดเลื่อน ดังนั้นอายุการใช้งานของกล่องเกียร์จะยาวนานมาก
5. โครงสร้างรองรับคู่; การบดภายในบนรูภายในของเกียร์ดาว ทําให้กลมรูภายในน้อยกว่า 0.003 มิลลิเมตร;HRC60 การขัดระบายความแม่นยําบนพื้นผิวเครื่องยนต์;การนําเทคโนโลยีทั้งหมดนี้มาใช้ เพื่อให้การทํางานที่เงียบสงบและมั่นคง และอายุการใช้งานยาวนานกว่า 10000 ชั่วโมง
