รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | 9 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | ประสิทธิภาพ: | 40% |
| ความแม่นยำ: | ≤ 0.15° | แกน: | แกนเดี่ยวแนวตั้ง |
| สี: | ตามที่ขอ | ถือแรงบิด: | 30800 นิวตันเมตร |
| เน้น: | slewing drive for solar tracking system,solar tracker drive |
||

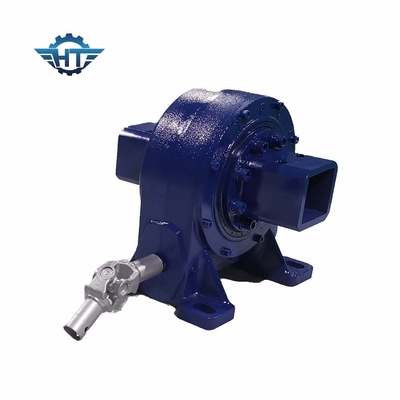

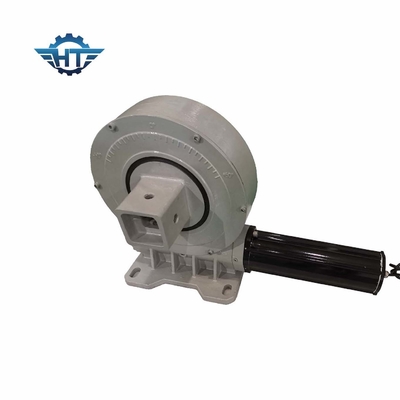

ไดรฟ์ Slew Slew แบบแกนเดี่ยวขนาด 9 นิ้วสำหรับระบบพลังงานแสงอาทิตย์แบบเข้มข้น
ไดรฟ์ IP66 Slew ที่แนบมาพร้อมคำอธิบาย
ไดรฟ์แกว่งเป็นส่วนสำคัญของ CSP ซึ่งเป็นโซลาร์เซลล์พลังงานแสงอาทิตย์แบบเข้มข้นเซลล์แสงอาทิตย์แบบเข้มข้นและความร้อนจากแสงอาทิตย์แบบเข้มข้นมีเลนส์ที่รับแสงแดดโดยตรง ซึ่งมักใช้เพื่อปรับทิศทางของกระจกและเปลี่ยนทิศทางของแสงแดดไปตามแกนคงที่ไปยังเครื่องรับที่อยู่กับที่ดังนั้นระบบจะต้องทำมุมให้ถูกต้องเพื่อรวบรวมพลังงานระบบสุริยะที่มีความเข้มข้นทั้งหมดต้องมีเครื่องติดตาม เนื่องจากระบบจะไม่ผลิตพลังงาน เว้นแต่จะมุ่งตรงไปยังดวงอาทิตย์อย่างถูกต้อง
นอกจากนี้ยังต้องการความแม่นยำสูงเพื่อให้แน่ใจว่าระบบสามารถปรับทิศทางดวงอาทิตย์ได้ตลอดเวลาและใช้ประโยชน์จากแสงแดดอย่างเต็มที่
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดในการถือครอง (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชัน
ประเภทของ CSP
สถานี CSP ส่วนใหญ่มีสามประเภท:
1. ไดรฟ์แกว่งทาวเวอร์ / Heliostat-sde, ไดรฟ์แกว่ง
2. ไดรฟ์แกว่งแบบพาราโบลาและไดรฟ์แกว่ง
3. Fresnel- ve slewing drives, se slewing drives
ด้วยคุณสมบัติที่ใช้งานง่ายและประสิทธิภาพสูง เครื่องติดตามแสงอาทิตย์แบบแกนเดียวของเราจึงเป็นโซลูชันพลังงานแสงอาทิตย์ที่ง่ายกว่าและทรงพลังกว่าในการทำให้ระบบเคลื่อนที่ไปพร้อมกับดวงอาทิตย์ตั้งแต่เช้าจรดค่ำเพื่อเพิ่มการผลิตพลังงานสูงสุดในแต่ละวันไดรฟ์แกว่งของเราได้รับการออกแบบมาเพื่อให้เหมาะกับการติดตั้งระบบติดตามแสงอาทิตย์ทุกประเภท
ผู้ติดต่อ: Mr. Tommy Zhang
โทร: +86-18961639799
