รายละเอียดสินค้า:
|
| แบบอย่าง: | SE17 | ใบรับรอง: | ISO, CE |
|---|---|---|---|
| ที่อยู่อาศัย: | สิ่งที่ส่งมาด้วย | วัสดุ: | เหล็กแข็ง |
| แรงบิดเอียง: | 135600 นิวตันเมตร | การรับประกัน: | 5~10 ปี |
| ความแม่นยำ: | 0.1 องศา | สี: | ความต้องการของลูกค้า |
| เน้น: | 17 "ไดรฟ์ Slew ไฟฟ้าแนวนอน,Slew Drive Gearbox IP66 Harden Steel,17" มอเตอร์ไดรฟ์ Slew แนวนอน |
||

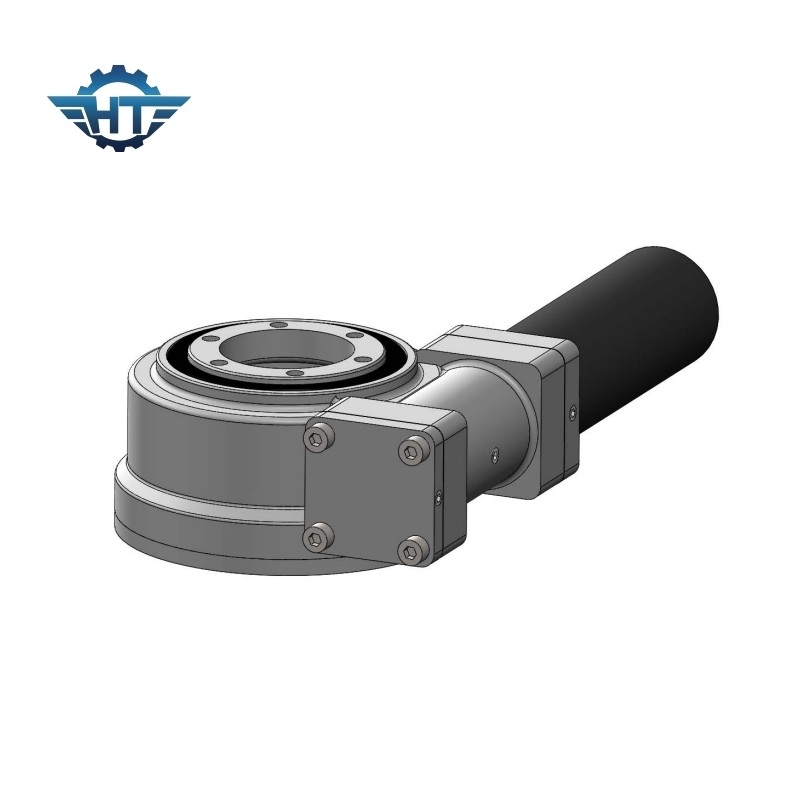

กล่องเกียร์หนอนแกนเดี่ยวแนวนอน SE17 คลาส IP66 สำหรับตัวติดตาม PV แบบเปิดสนาม
กระปุกเกียร์หนอนแกนเดี่ยว
เครื่องติดตามพลังงานแสงอาทิตย์ช่วยเพิ่มการผลิตไฟฟ้าของระบบสุริยะให้สูงสุดโดยการย้ายแผงให้ตามดวงอาทิตย์ตลอดทั้งวัน ซึ่งจะปรับมุมที่แผงรับรังสีแสงอาทิตย์ให้เหมาะสมเครื่องติดตามพลังงานแสงอาทิตย์มักใช้สำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ที่ติดตั้งบนพื้นดิน
ตัวสะสมพลังงานแสงอาทิตย์แบบแกนเดียวมีหลายประเภท เช่น ตัวติดตามแสงอาทิตย์แบบแกนเดี่ยวในแนวตั้ง ตัวติดตามแนวนอน ตัวติดตามแสงอาทิตย์ที่มีชื่อ ฯลฯ ไดรฟ์แกว่ง SE นั้นใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์แบบแกนเดียวเนื่องจากประสิทธิภาพสูงและติดตั้งง่าย
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
ระบบติดตามแสงอาทิตย์แกนเฉียงแบนเฉียง
"เดี่ยวเฉียงแบน" หรือ "แกนเดียวแบนด้วยความเอียง" เป็นผลิตภัณฑ์ของการรวมกันของสองโหมดข้างต้นอันที่จริง ซิงเกิ้ลลาดเอียงแบบแบนควรอยู่ในหมวดหมู่ของแกนเดี่ยวแบบแบน แกนหมุนของมันคือแนวนอน และระบบการติดตามทั้งหมดของเขาสามารถติดตามระบบแกนเดี่ยวแบบแบนได้ความแตกต่างคือแต่ละองค์ประกอบบนแกนหมุนมีความเอียงไปทางทิศใต้
แม้ว่าเพลาเดี่ยวลาดเอียงจะรวมข้อดีบางประการของแกนเดี่ยวแบบแบนและแกนเดี่ยวแบบเอียงเข้าไว้ด้วยกัน ในการใช้งานจริง เนื่องจากลักษณะเฉพาะของมันเอง ยังมีจุดที่ต้องให้ความสนใจดังนี้:
1. เนื่องจากข้อบกพร่องของประสิทธิภาพการแผ่รังสีต่ำแกนเดียวแบนราบสำหรับมุมสูงแสงอาทิตย์ต่ำมีความชัดเจนมากขึ้นในละติจูดกลางและสูง แกนเดียวเฉียงแบนจึงเหมาะสำหรับละติจูดกลางและสูง
2. ต่างจากระบบแกนเดี่ยวแนวนอนที่ส่วนประกอบถูกจัดเรียงอย่างต่อเนื่องในแนวเหนือ-ใต้ ในระบบแกนเดียวเอียงในแนวนอน เนื่องจากส่วนประกอบเอียงไปทางทิศใต้ จึงจำเป็นต้องจำลองและกำหนดทิศเหนือ - ระยะห่างใต้ระหว่างส่วนประกอบ
3. เนื่องจากโมดูลถูกเรียงต่อกันในมุมเอียงที่เหมาะสม อัตราการเติบโตของการรับรังสีจึงค่อยๆ ลดลงในเวลาเดียวกัน เนื่องจากมุมเอียงมีขนาดใหญ่เกินไป ระยะห่างระหว่างทิศเหนือและทิศใต้ของโมดูลจึงใหญ่เกินไป ซึ่งจะทำให้การยึดครองที่ดินและค่าโครงยึดเพิ่มขึ้นดังนั้น ในระบบเดียวเอียงแบน การเพิ่มมุมเอียงของส่วนประกอบในปริมาณที่เหมาะสมก็เพียงพอแล้ว และมุมเอียงไม่ควรใหญ่เกินไป
