รายละเอียดสินค้า:
|
| พิมพ์: | VE5 สวิงไดรฟ์ | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องติดตามแสงอาทิตย์แบบเข้มข้น | การรับประกัน: | 10 ปี |
| สี: | ความต้องการของลูกค้า | ขนาด: | 3 นิ้ว - 25 นิ้ว |
| เครื่องยนต์: | 24VDC | ลักษณะเฉพาะ: | อายุยืน |
| เน้น: | solar slew drive,slewing drive for solar tracking system |
||

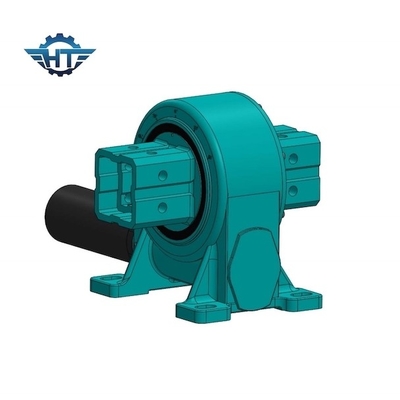

ตัวติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวไดรฟ์ Slew ขนาดเล็กสำหรับตัวติดตามแสงอาทิตย์แบบเข้มข้น
Small Slew Drive คำอธิบาย
Slew Drive หรือที่เรียกกันทั่วไปว่า worm drive หรือ slewing bearing เป็นระบบที่สมบูรณ์และพร้อมสำหรับการติดตั้ง ซึ่งประกอบด้วยเฟืองหรือลูกปืนแหวนแกว่ง ตัวหนอน ฐาน และตัวเรือนที่ปิดสนิทสามารถปรับแต่งด้วยมอเตอร์ไฮดรอลิกหรือมอเตอร์ไฟฟ้า กระปุกเกียร์ของดาวเคราะห์
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติ
1. หมุนจาก 0 ~ 180 °
2. ต่อมอเตอร์ขับเคลื่อนทางด้านซ้ายหรือขวา
3. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่าย
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดแบ็คโฮลด์สูง เหมาะสำหรับการติดตั้งในแนวตั้ง
9. การบำรุงรักษาต่ำ
แอปพลิเคชั่น
การติดตามสถานีไฟฟ้าโซลาร์เซลล์รวมถึงการเชื่อมโยงแบบแกนเดียวแบบแบน การเชื่อมโยงแบบแกนเดียวแบบเฉียง ระบบการติดตามแบบแกนเดียวแบบเฉียง และระบบติดตามแบบสองแกน
1. ข้อต่อแกนเดี่ยวแบบแบน
เหมาะสำหรับละติจูดต่ำกว่า 30 องศาและความลาดชันของพื้นดินน้อยกว่า 12 องศา
2. ข้อต่อแกนเฉียงเฉียง
เหมาะสำหรับละติจูดกลางถึงสูง พื้นดินต้องราบเรียบโดยประมาณ
3. หน่วยเฉียงแกนเดียว
เหมาะสำหรับละติจูดกลางถึงสูง
4. แกนคู่
เหมาะสำหรับละติจูดใด ๆ
