รายละเอียดสินค้า:
|
| ชื่อแบรนด์: | Hangtuo | วัสดุ: | QT |
|---|---|---|---|
| แกน: | แกนเดี่ยว | ใบรับรอง: | ISO9001, CE |
| เครื่องยนต์: | 220VAC | การซ่อมบำรุง: | ฟรี |
| สี: | ตามที่ขอ | ล็อคตัวเอง: | ใช่ |
| เน้น: | solar slew drive,slewing drive for solar tracking system |
||

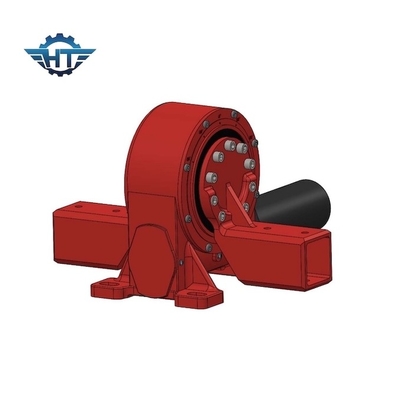

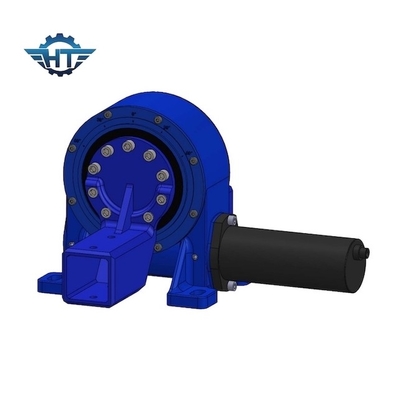

VE9 แกนเดี่ยวแนวตั้ง Slew Drive Gearbox สำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน
รายละเอียดกระปุกเกียร์ไดรฟ์ Slew แนวตั้ง
ตามลักษณะการก่อสร้าง ตัวติดตามแสงอาทิตย์แบ่งออกเป็น:
ตัวติดตามการเอียงเป็นวิธีที่ง่ายที่สุดในการสร้างและหมุนรอบแกนตะวันออก - ตะวันตกแผงโซลาร์เซลล์ขึ้นหรือลง (โดยปกติปีละสองครั้ง) ไปทางขอบฟ้า เพื่อให้มุมกับพื้นเหมาะสมที่สุดทางสถิติตามฤดูกาลตัวติดตามเหล่านี้ให้การผลิตเพิ่มขึ้นน้อยกว่า 10% ซึ่งแทบจะไม่ได้พิสูจน์กลไกเซอร์โว
Flat Single trackers ตั้งเป้าที่จะติดตามดวงอาทิตย์ไปทั่วทั้งท้องฟ้าในการเดินทางประจำวันโดยไม่คำนึงถึงฤดูกาลของการใช้งานในกรณีนี้ แกนของการหมุนจะอยู่เหนือ-ใต้ โดยที่ความสูงของดวงอาทิตย์เหนือขอบฟ้าจะถูกละเว้นเครื่องมือติดตามเหล่านี้เหมาะอย่างยิ่งสำหรับประเทศละติจูดต่ำ ซึ่งโดยทั่วไปเส้นทางของดวงอาทิตย์จะกว้างขึ้นในระหว่างปีการหมุนที่จำเป็นสำหรับโครงสร้างเหล่านี้กว้างกว่าความเอียง บางครั้งอาจสูงถึง ± 60 °
ผู้ติดตามเหล่านี้ช่วยเพิ่มการผลิตพลังงานได้ประมาณ 15% เมื่อเทียบกับระบบไฟฟ้าโซลาร์เซลล์แบบตายตัว
เครื่องติดตามแสงอาทิตย์ที่มีอิสระสององศา
เครื่องติดตามสุริยะที่ซับซ้อนที่สุดมีอิสระสองระดับ โดยมีจุดมุ่งหมายในการจัดแนวแผงเซลล์แสงอาทิตย์แบบตั้งฉากกับรังสีของดวงอาทิตย์ในแบบเรียลไทม์ได้อย่างสมบูรณ์แบบวิธีที่ถูกที่สุด แต่ไม่ใช่วิธีเดียวที่จะทำได้คือการติดตั้งตัวติดตามตัวหนึ่งกับตัวติดตามตัวอื่นด้วยตัวติดตามพลังงานแสงอาทิตย์เหล่านี้ การผลิตไฟฟ้าเพิ่มขึ้นถึง 35% -40%
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ข้อดีของ Slewing Drive Solar Tracker
ดวงอาทิตย์เป็นเป้าหมายที่เคลื่อนที่ตลอดเวลาตัวติดตามพลังงานแสงอาทิตย์แบบหมุนแกนเดี่ยวเคลื่อนที่จากตะวันออกไปตะวันตกทุกวันเพื่อรับแสงแดดมากที่สุด ในขณะที่ตัวติดตามสุริยะแบบสองแกนจะเคลื่อนที่ไปพร้อมกับดวงอาทิตย์ตั้งแต่เช้าจรดค่ำ ไม่เพียงแต่จากตะวันออกไปตะวันตกเท่านั้น แต่ยังรวมถึงจากเหนือจรดใต้เพื่อเพิ่มการผลิตพลังงานตลอด วัน.
