รายละเอียดสินค้า:
|
| พิมพ์: | สิ่งที่ส่งมาด้วย | แอปพลิเคชัน: | พลังงานแสงอาทิตย์ |
|---|---|---|---|
| คนขับ: | มอเตอร์กระแสตรง | IP เกรด: | IP66 |
| สี: | ตามที่ขอ | ประสิทธิภาพ: | 40% |
| แบบอย่าง: | VE9 | อัตราส่วน: | 61:1 |
| เน้น: | solar slew drive,slewing drive for solar tracking system |
||

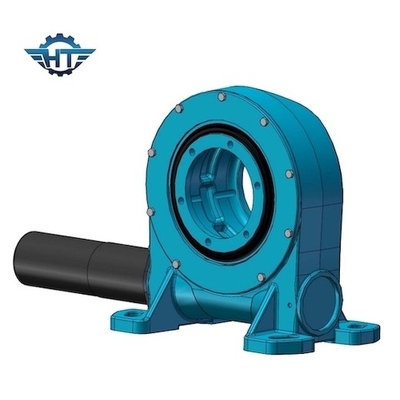

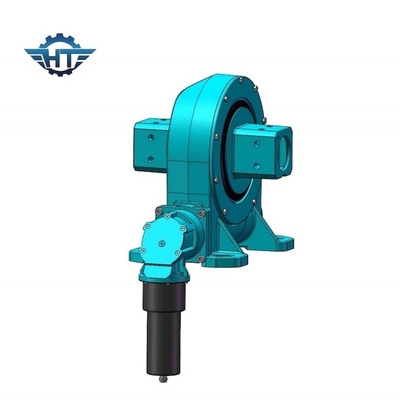

Biaxial 2 แกน 24VDC Slewing Worm Drive สำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
คำอธิบายไดรฟ์หนอนแกว่ง
การลงทุนในเครื่องติดตามแสงอาทิตย์ที่ใช้ไดรฟ์แกว่งที่ทนทาน เชื่อถือได้ และผ่านการทดสอบภาคสนามสำหรับการเคลื่อนไหวนั้นสมเหตุสมผลไดรฟ์แกว่งที่ใช้เทคโนโลยีหนอนนาฬิกาทรายจะให้ระดับความแข็งแกร่งและพลังสูงสุดซึ่งจะช่วยยืดอายุสนามและลดเวลาหยุดทำงานไดรฟ์ที่มีคุณภาพจะยังคงช่วยสร้างพลังงานที่เหมาะสมและเชื่อถือได้มากขึ้นตลอดระยะเวลาของการติดตั้ง
| แบบอย่าง: | VE9 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ยี่ห้อ | หังถัว | พิมพ์ | สิ่งที่ส่งมาด้วย |
| วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 2000 นิวตันเมตร |
| แรงบิดช่วงเวลาการเอียง | 16 K Nm | ถือแรงบิด | 30.5 K Nm |
| คะแนนแกนคงที่ | 60 KN | เรตติ้งเรเดียลแบบสถิต | 130 KN |
| การจัดระดับแกนแบบไดนามิก | 30 KN | เรตติ้งเรเดียลแบบไดนามิก | 65 KN |
| อัตราทดเกียร์ | 37:1 | ประสิทธิภาพ | 40% |
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ลักษณะเฉพาะ
ไดรฟ์แกว่งแนวตั้ง 9 นิ้วออกแบบมาสำหรับระบบติดตามแสงอาทิตย์ใช้สำหรับปรับแผงเซลล์แสงอาทิตย์ให้หันไปทางดวงอาทิตย์เพื่อให้ได้รับแสงแดดมากขึ้นช่วยให้โมดูลพลังงานแสงอาทิตย์อยู่ในตำแหน่งที่ดีที่สุดเพื่อสะสมพลังงานสูงสุดจากดวงอาทิตย์
