รายละเอียดสินค้า:
|
| แบบอย่าง: | SE9 | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | มอเตอร์เกียร์ดาวเคราะห์ | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | แกนเดี่ยว | การซ่อมบำรุง: | ฟรี |
| สี: | ตามที่ขอ | ฟันเฟือง: | 0.1 องศา |
| เน้น: | slewing drive for solar tracking system,solar tracker drive |
||

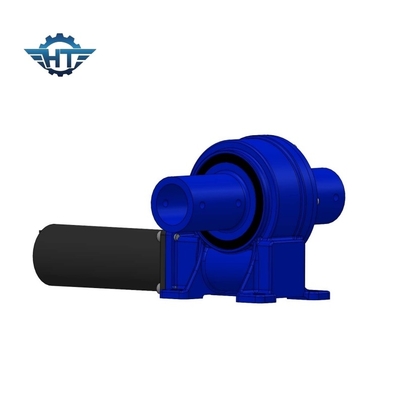

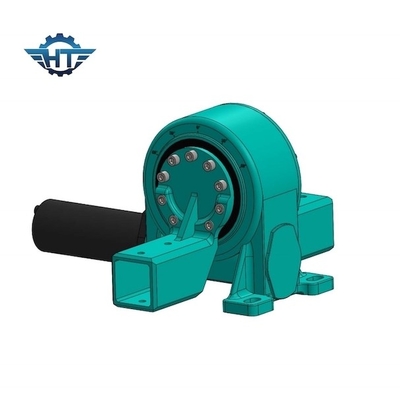

ตัวติดตามพลังงานแสงอาทิตย์แนวตั้ง Slew Drive พร้อมมอเตอร์ดาวเคราะห์ 24 Vdc สำหรับระบบติดตามแสงอาทิตย์
ตัวติดตามพลังงานแสงอาทิตย์แนวตั้ง Slew Drive Description
ไดรฟ์ Slewing มีโมดูลหมุนเป็นหน่วยหมุนขนาดกะทัดรัดที่รวมอยู่ในตัวเรือนเหล็กหล่อที่มีวงแหวนหมุนพร้อมเฟืองเกียร์หมุนวงแหวนหมุนด้วยความแม่นยำสูงและช่วยให้หมุนได้อย่างราบรื่นและออกแรงสูงสุดSlewing Drive มีหลายประเภทเช่นแบบปิด, ประเภทตัวเรือนเปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำสูง, ประเภทไดรฟ์หนอน ฯลฯ ไดรฟ์แกว่งขึ้นอยู่กับตลับลูกปืนแกว่งที่มีแรงบิดขณะเอียงที่แข็งแกร่งและฟังก์ชั่นล็อคตัวเองแบบสถิตพื้นผิวสัมผัสของฟันส่วนใหญ่ได้รับการออกแบบมาเป็นพิเศษสำหรับการขับของบรรทุกสูง
เอกสารข้อมูลไดรฟ์ SE Slew
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ข้อดีของการแกว่งของไดรฟ์
1. หมุนได้ 360 องศา
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดเอียงสูง เหมาะสำหรับการติดตั้งในแนวนอน
