รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | วีอี3" |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | ประสิทธิภาพ: | 40% |
| สี: | RAL 9006 | แอปพลิเคชัน: | เชื่อมโยงระบบติดตามแสงอาทิตย์ |
| สถานที่กำเนิด: | ชานากโจว ประเทศจีน | เครื่องยนต์: | มอเตอร์ 24VDC |
| การรับประกัน: | 5~10 ปี | ใบรับรอง: | ISO9001, CE |
| เน้น: | solar slew drive,slewing drive for solar tracking system |
||

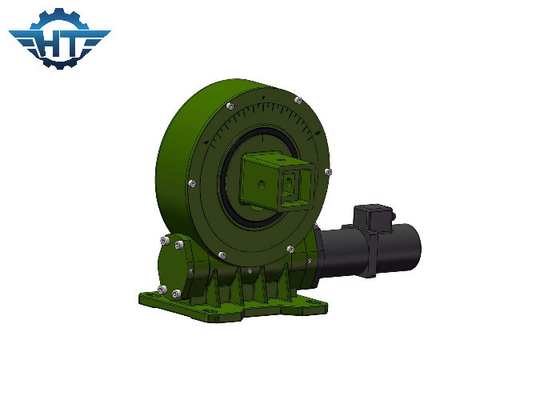

IP66 แกนหมุนเดี่ยวขนาดเล็ก Slewing Drive สำหรับการใช้งานกลางแจ้ง Solar Trackers
รายละเอียดไดรฟ์แกว่งหมุนขนาดเล็ก
ไดรฟ์แกว่งหรือที่เรียกว่าไดรฟ์โรตารี่และกระปุกเกียร์เนื่องจากส่วนประกอบหลักคือแบริ่งแกว่งและเพลาหนอนนอกจากนี้ยังประกอบด้วยส่วนประกอบเสริม เช่น ซีล ตัวเรือน และมอเตอร์slew motor ใช้มอเตอร์เกียร์ดาวเคราะห์ DC มอเตอร์เกียร์ AC หรือสเต็ปเปอร์มอเตอร์เป็นแหล่งพลังงานมอเตอร์ไฮดรอลิกกระแสสลับส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้างเป็นระบบขับเคลื่อนกำลังเนื่องจากส่วนประกอบหลักคือตัวขับวงแหวนแกว่ง กระปุกเกียร์แกว่งจึงสามารถทนต่อแรงในแนวแกนและแนวรัศมีได้อย่างง่ายดาย
หลักการทำงานของไดรฟ์สังหาร: ตัวหนอนถูกขับเคลื่อนด้วยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของวงแหวนหมุนให้หมุนวงแหวนรอบนอกจะส่งแรงบิดผ่านหน้าแปลนและวงแหวนด้านในของวงแหวนหมุนได้รับการแก้ไขในตัวเรือน
ไดรฟ์ Slewing มีการล็อคตัวเองแบบย้อนกลับเนื่องจากไดรฟ์เฟืองตัวหนอนที่มีลักษณะการล็อคตัวเองแบบย้อนกลับคุณลักษณะนี้ช่วยเพิ่มความเสถียรของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมากเมื่อเทียบกับผลิตภัณฑ์วงสวิงแบบดั้งเดิม กล่องเกียร์ของไดรฟ์สวิงนั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งมาก
ไดรฟ์แกว่งเป็นผลิตภัณฑ์แกว่งรูปแบบใหม่ มักจะเรียกว่าแหวนแกว่ง ซึ่งมักจะประกอบด้วยตัวหนอน แหวนแกว่ง ตัวเรือน มอเตอร์ และส่วนประกอบอื่น ๆเนื่องจากส่วนประกอบหลักคือตลับลูกปืนแกว่ง จึงสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกกลับได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่ทั่วไป ไดรฟ์แกว่งใหม่มีคุณสมบัติในการติดตั้งที่ง่าย บำรุงรักษาง่าย และพื้นที่การติดตั้งในระดับที่มากขึ้น
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
จับคู่ DC Motor
1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก
2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่สเตจอินพุตซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูงวงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบก็ยืดหยุ่นได้กระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดหมุดเกลียวในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก
5. โครงสร้างรองรับคู่การเจียรภายในบนรูด้านในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดพื้นผิวเกียร์ที่มีความแม่นยำ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
