รายละเอียดสินค้า:
|
| พิมพ์: | VE9 | วัสดุ: | 42CrMo หรือ 50Mn |
|---|---|---|---|
| การรับประกัน: | 5~10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| ประเภทของฟัน: | ฟันกราม | เครื่องยนต์: | มอเตอร์กระแสตรง |
| สี: | ความต้องการของลูกค้า | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ PV แนวตั้ง 2 ระบบ |
| เน้น: | มอเตอร์เกียร์ 24VDC Solar Slew Drive,VE7 Solar Tracker Slew Drive,ฟันเฟือง Solar Slew Drive |
||

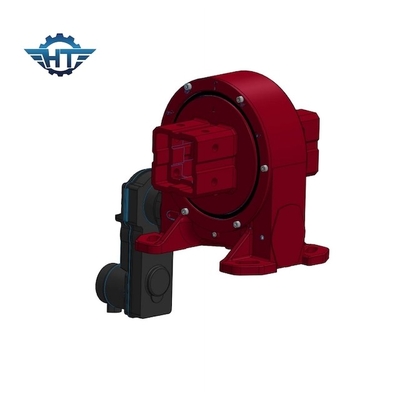

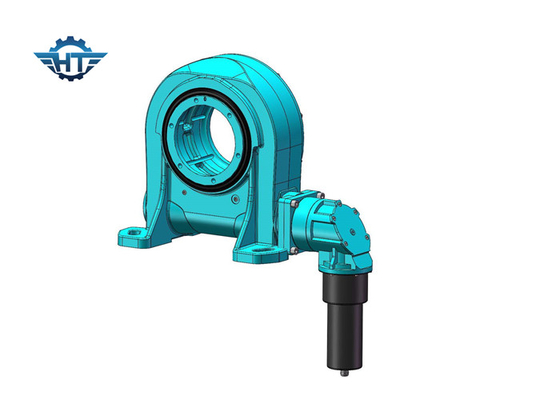

VE7 Solar Tracker Slew Drive พร้อมมอเตอร์เกียร์ 24VDC สำหรับระบบติดตามแสงอาทิตย์ PV 2 ภาพ
VE7 Solar Tracker Slew Drive คำอธิบาย
ไดรฟ์แกว่งของ Hangtuo ใช้เทคโนโลยีที่มีความแม่นยำซึ่งให้อัตราส่วนที่สูงในการเปลี่ยนเกียร์แบบขั้นตอนเดียวแบริ่งและเฟืองถูกประกอบเป็นโครงเตี้ย ยึดตัวเอง และพร้อมติดตั้งเรามีความสามารถในการจัดหาโซลูชันแบบกำหนดเองสำหรับแอปพลิเคชันเฉพาะ
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติ
ผลิตภัณฑ์ที่ปรับเปลี่ยนได้สูงเหล่านี้ยังมีคุณสมบัติต้านทานแรงกระแทกที่แข็งแกร่ง อายุการใช้งานยาวนาน การหมุนที่ราบรื่น การป้องกันตลับลูกปืน และตัวเลือกไดรฟ์แบบปิดผนึก
แอปพลิเคชั่น
ผลิตภัณฑ์ของเราประกอบด้วยไดรฟ์หมุนเหวี่ยงและส่วนประกอบที่เกี่ยวข้อง ซึ่งส่วนใหญ่ใช้ในระบบติดตามแสงอาทิตย์แบบแกนเดียวหรือสองแกน ยานพาหนะสำหรับงานก่อสร้าง เครื่องจักรสำหรับท่าเรือ ยานพาหนะแบบแยกส่วน และระบบพลังงานลมขนาดเล็ก
ลูกค้าเลือกไดรฟ์/ตัวลดการหมุนเหวี่ยงจากที่บ้านและบนเรือสำหรับระบบติดตามความร้อนจากแสงอาทิตย์ PV/CPV/CSP เนื่องจากการรวมกันของวงแหวนหมุนกับเพลาตัวหนอนนาฬิกาทราย ซึ่งให้การสัมผัสฟันที่มากขึ้น แรงบิดของไดรฟ์ที่เพิ่มขึ้น และการหมุนที่ราบรื่นยิ่งขึ้นมีขนาดต่างๆ ตั้งแต่ 3 นิ้ว ถึง 25 นิ้ว โดยมีมากกว่า 60 รุ่น เพื่อตอบสนองความต้องการการติดตามทั้งแบบปกติและแม่นยำในฟิลด์การติดตาม PV, CPV, CSP และพลังงานความร้อนจากแสงอาทิตย์
