รายละเอียดสินค้า:
|
| แบบอย่าง: | SDE9" Slew Drives | ได้รับการรับรอง: | ISO, CE |
|---|---|---|---|
| การป้องกัน: | ที่อยู่อาศัยล้อมรอบ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| วัสดุ: | QT | การรับประกัน: | 5~10 ปี |
| ขนาด: | 3 นิ้วถึง 25 นิ้ว | สี: | ความต้องการของลูกค้า |
| เน้น: | 25 inch Solar Tracker Slew Drive,Satellite tracking slew drive,50Mn Solar Tracker Slew Drive |
||

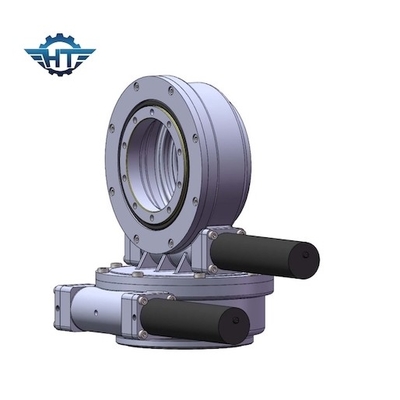

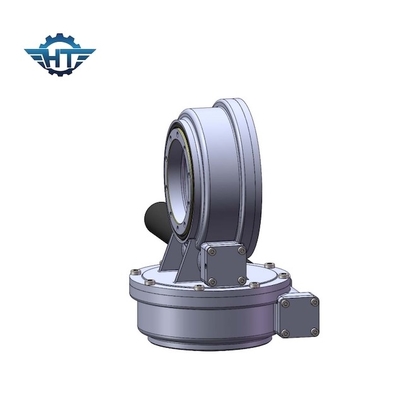

SDE9 QT วัสดุตัวติดตามแสงอาทิตย์แบบแกนคู่ Slew Drive สำหรับระบบติดตามแสงอาทิตย์เชื่อมโยง PV
ตัวติดตามพลังงานแสงอาทิตย์แบบแกนคู่ Slew Drive Description
ไดรฟ์แกว่งพร้อมตัวเข้ารหัสใช้ในการติดตามเสาอากาศหรือดาวเทียมซึ่งต้องการความแม่นยำสูงและต้องการการตอบสนองของการหมุนการดำน้ำแบบเหวี่ยงมีความแม่นยำในการติดตาม 0.05 °และมาพร้อมกับเกรดการป้องกันระดับ IP66 ซึ่งปกป้องไดรฟ์จากสภาพแวดล้อมที่รุนแรงกลางแจ้ง เช่นเดียวกับสิ่งสกปรก ทราย ฝุ่น และแม้แต่น้ำไดรฟ์ได้รับการออกแบบในลักษณะที่สามารถบรรทุกสินค้าขนาดใหญ่ได้ด้วยรูปทรงกะทัดรัด ในขณะเดียวกันก็รับประกันความแม่นยำในการติดตามเฟืองที่ใช้ในการประกอบสามารถชุบแข็งได้หากจำเป็นตามการใช้งานที่แตกต่างกันของลูกค้า เพื่อให้มีความทนทานสูงสุดและอายุการใช้งานยาวนานขึ้น
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
คอนโทรลเลอร์
พารามิเตอร์:
การกำหนดค่าและคุณสมบัติ:
