รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | SDE3" |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | จัดอันดับแรงบิดเอาท์พุท: | 600 นิวตันเมตร |
| ถือแรงบิด: | 5800 นิวตันเมตร | แรงบิดเอียง: | 1800 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | solar slew drive,slewing drive for solar tracking system |
||

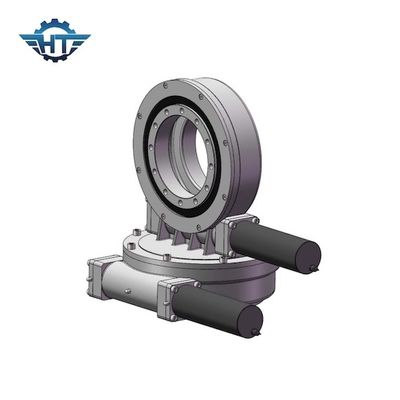

เกียร์หนอนนาฬิกาทราย Slewing Ring Bearing สำหรับกระจกโค้ง Parabolic Csp
หนอนเกียร์แกว่งแหวนแบริ่ง Description
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ควบคุมการเคลื่อนไหวที่สมบูรณ์แบบสำหรับการใช้งานที่ต้องการแรงบิดในการหมุน ความเร็วต่ำ และความแม่นยำที่ดี
Slew drive for solar: ได้รับการออกแบบในการหมุนแผงโซลาร์เซลล์โซลาร์เซลล์และปรับปรุงประสิทธิภาพการผลิตไฟฟ้าพลังงานแสงอาทิตย์แบบเข้มข้น ได้แก่ Solar Concentrator Solar Dish, CPV (Concentrated Photovoltaics), CSP (Concentrated Solar Power), Solar Parabolic Trough, PV tracker (โซลูชั่นการติดตามแสงอาทิตย์แบบแกนเดียวและสองแกน)สำหรับเครื่องกำเนิดลม: ไดรฟ์ Slewing ใช้สำหรับหมุนแท่นในกังหันลมสำหรับการใช้งานเครื่องจักรก่อสร้าง: ใช้กันอย่างแพร่หลายบนเครนรถบรรทุกติด แท่นทำงานทางอากาศ เครน คว้านไม้สำหรับตลาดอุตสาหกรรม: สายการประกอบอัตโนมัติและ CNC แขนหุ่นยนต์สำหรับดาวเทียม: การสื่อสารในอวกาศและระบบกำหนดตำแหน่งทั่วโลกในจานดาวเทียม
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
|
พารามิเตอร์ประสิทธิภาพรุ่น SDE |
||||||||||||
|
แบบอย่าง |
แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) |
โหลดตามแนวแกน (kN) |
โหลดเรเดียล (kN) |
อัตราส่วน |
ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
25กก. |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
34กก. |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
56กก. |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
92กก. |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
160กก. |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
224กก. |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
320กก. |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
492กก. |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
705กก. |
แอปพลิเคชันใน Parabolic CSP
สไดรฟ์ lewing เป็นส่วนหมุนที่สมบูรณ์แบบสำหรับรางพาราโบลา CSPรางพาราโบลาใช้กระจกโค้งติดตามดวงอาทิตย์ (เรียกว่ารางพาราโบลา) เพื่อเพิ่มพลังงานของดวงอาทิตย์ให้สูงสุดและเป็นผลให้ประสิทธิภาพในการผลิตความร้อนรังสีของดวงอาทิตย์ถูกจับและสะท้อนไปยังท่อรับซึ่งเต็มไปด้วยของเหลวถ่ายเทความร้อน (น้ำหรือน้ำมันความร้อน) ซึ่งอยู่ในจุดศูนย์กลางของรางน้ำ
