รายละเอียดสินค้า:
|
| พิมพ์: | เฟืองตัวหนอนและตัวหนอน | วัสดุ: | 42CrMo, 50Mn |
|---|---|---|---|
| การรับประกัน: | 5~10 ปี | ขนาด: | 6 นิ้ว |
| ฟัน: | ฟันกราม | Slew Driver: | ไฟฟ้ากระแสสลับ, กระแสตรง, ไฮดรอลิค |
| สี: | ตามที่ขอ | แอปพลิเคชัน: | พลังงานแสงอาทิตย์เข้มข้น |
| เน้น: | ไดรฟ์ Slew ไฟฟ้า 42CrMo,ไดรฟ์ Slew บ้าน Enlcosed,ไดรฟ์แหวนแกว่งบ้าน Enlcosed |
||
VE6 CE Certified Slewing Ring Drive สำหรับพลังงานแสงอาทิตย์เข้มข้นอายุการใช้งาน 30 ปี
Slewing Drive Gearbox คำอธิบาย

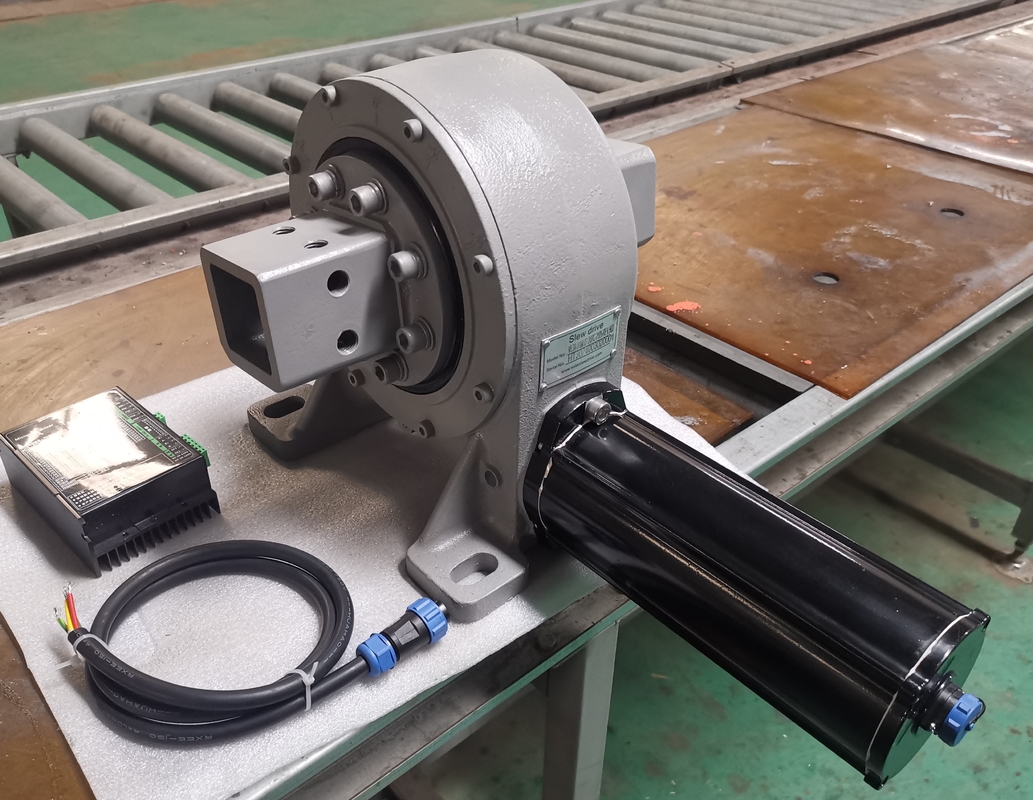

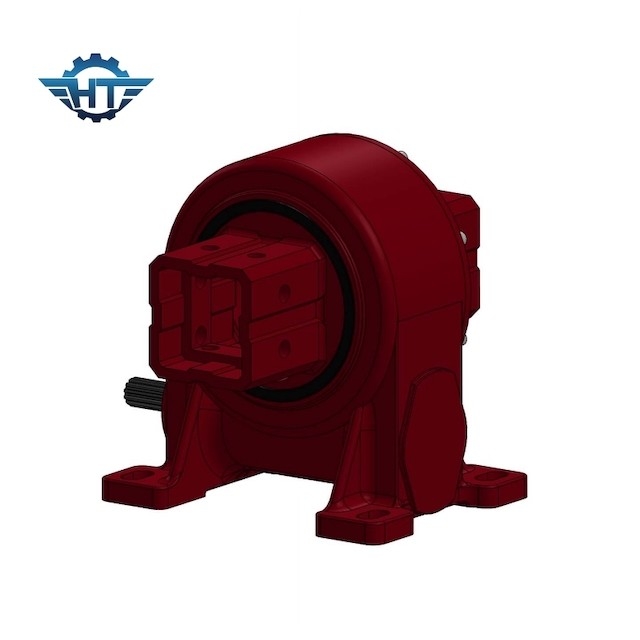

ตัวเรือนแบบปิด ตัวขับวงแหวน Slewing เป็นยูนิตแบบ all-in-one ที่ประกอบด้วยวงแหวน เกียร์ ตัวเรือน และมอเตอร์ (แบบไฟฟ้าหรือแบบไฮดรอลิก) และได้รับการออกแบบมาสำหรับการโหลดตามแนวแกน แนวรัศมี และโมเมนต์เราได้พัฒนาไดรฟ์ฟันเฟืองตัวหนอนที่มีฟันเฟืองสูงเป็นพิเศษสำหรับการใช้งานที่ต้องการความแม่นยำสูง
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ตัวเลือกหลายตัวของ Worm Gear Motor Slewing Drive
1. อัตราทดเกียร์ 31:1 ถึง 150:1
2. การติดตั้งหลายแกนในแนวนอน แนวตั้ง หรือหลายแกนรวมกัน
3. หนอนตัวเดียวหรือหนอนตัวคู่
4. ตัวเลือกมอเตอร์ไฟฟ้าหรือไฮดรอลิก
5. ที่อยู่อาศัย: เปิดหรือปิด
6. การกำหนดค่าอินพุตที่กำหนดเอง
7. การออกแบบที่กำหนดเองตามความต้องการของแอปพลิเคชัน
แอปพลิเคชั่น
พลังงานแสงอาทิตย์เข้มข้น-CSP
เนื่องจากเป็นผลิตภัณฑ์หลักของระบบไฟสนามสร้างพลังงานความร้อนจากแสงอาทิตย์ ระบบติดตามส่งผลโดยตรงต่อประสิทธิภาพการรวบรวมความร้อนของสนามแสง ซึ่งจะส่งผลต่อรายได้การลงทุนของโรงไฟฟ้าเนื่องจากเป็นองค์ประกอบหลักของระบบติดตาม ตัวลดการหมุนจะส่งผลโดยตรงต่อความแม่นยำในการติดตามของระบบติดตาม จึงเรียกว่า "หัวใจ" ของระบบติดตาม
