รายละเอียดสินค้า:
|
| แบบอย่าง: | VE9 | ล็อคตัวเอง: | ใช่ |
|---|---|---|---|
| ใบรับรอง: | ISO9001, CE | การรับประกัน: | 5~10 ปี |
| วัสดุ: | 50Mn, 42CrMo | แอปพลิเคชัน: | Open Field Solar Trackers |
| สี: | ตามที่ขอ | ความแม่นยำ: | ≤0.1 |
| เน้น: | ไดรฟ์แกว่งแนวตั้งหนอน,ไดรฟ์แกว่งแนวตั้ง 9 นิ้ว,ตัวติดตามพลังงานแสงอาทิตย์แบบเปิดสนาม Slewing Drive |
||

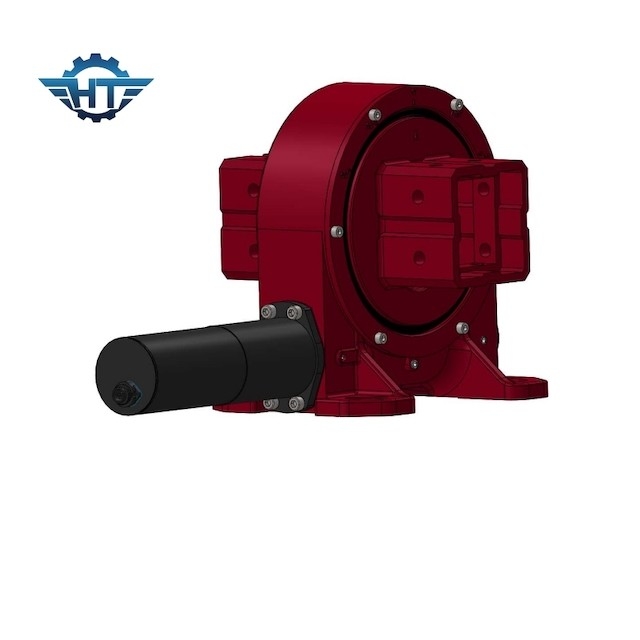

9 นิ้วแนวตั้ง Slewing Drive Worm Drive Slew Ring สำหรับ Open Field Solar Trackers
คำอธิบายไดรฟ์แกว่งแกนเดี่ยว
โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง
แรงบิดถือ: เป็นแรงบิดย้อนกลับเมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนไม่ได้
เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดถือ
การล็อคตัวเอง: เฉพาะเมื่อโหลด ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดในการถือครอง (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติของไดรฟ์แกว่งแกนเดี่ยว
ไดรฟ์แกว่งแกนเดี่ยวเป็นกลไกการส่งกำลังลดที่รวมเข้ากับแหล่งพลังงานในการขับขี่การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนรวมกันเป็นกลไกการส่งสัญญาณลดขนาดเอนกประสงค์ที่รวมฟังก์ชันของการหมุน การชะลอตัว และมีโครงสร้างที่เรียบง่ายและการผลิตและการบำรุงรักษาที่สะดวกในเวลาเดียวกัน
การใช้งานไดรฟ์แกว่งแกนเดี่ยว
ระบบติดตามแกนเดี่ยวแบบแบน
ระบบติดตามแกนเดี่ยวแบบแบนเป็นระบบติดตามที่ใช้กันอย่างแพร่หลายมากที่สุดในตลาด ซึ่งสามารถแบ่งออกเป็นระบบติดตามแกนเดี่ยวแบบแบนแกน NS (นั่นคือ แกนหมุนติดตั้งในทิศทางเหนือ-ใต้) และ ระบบติดตามแกนเดี่ยวแบบแบนแกน EW (เช่น แกนหมุน)ติดตั้งในทิศตะวันออก-ตะวันตก)ในหมู่พวกเขา ระบบติดตามแกนเดี่ยวแบบแบนแกน NS เป็นระบบที่ใช้กันอย่างแพร่หลายมากที่สุด
สำหรับระบบติดตามแกนเดียวในแนวนอนแกน NS เพื่อปรับให้เข้ากับพื้นที่ที่มีละติจูดสูงขึ้น ได้มีการพัฒนาระบบติดตามแกนเดี่ยวแบบเรียบที่มีมุมเอียงขึ้น
