รายละเอียดสินค้า:
|
| ลดและมอเตอร์: | VE5, 24VDC | วัสดุ: | ทนต่อการสึกหรอ |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ | การรับประกัน: | 5~10 ปี |
| สี: | ตามความจำเป็น | ขนาด: | ตั้งแต่ 3 ถึง 25 นิ้ว |
| โมดูล: | โมดูลเฟืองตัวหนอน | คุณสมบัติ: | IP66, อายุการใช้งานยาวนาน |
| เน้น: | ไดรฟ์ Slew แกนเดี่ยวแนวตั้ง,ไดรฟ์ Slew แนวตั้ง 25 นิ้ว,ไดรฟ์ Slew แนวตั้งที่ทนต่อการสึกหรอ |
||

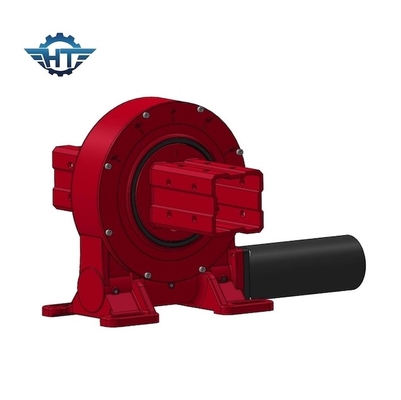

IP66 VE5 24VDC ไดรฟ์แกนเดี่ยวแนวตั้ง Slew ทนต่อการสึกหรอ 25 นิ้ว
บริการไดรฟ์ Slew แกนเดี่ยวแนวตั้ง
-- ลูกค้าสามารถเลือกมอเตอร์ตามการเชื่อมต่อไดรฟ์แกว่งของเราที่ออกแบบไว้แล้ว
มิติ.
- เราสามารถปรับแต่งขนาดการเชื่อมต่อตามขนาดการเชื่อมต่อมอเตอร์ของลูกค้า
-- เราสามารถช่วยจัดหาชิ้นส่วนทั้งหมดด้วยมอเตอร์ไฮดรอลิก, มอเตอร์ DC, มอเตอร์ AC, มอเตอร์สเต็ปหรือเซอร์โว
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดในการถือครอง (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติของไดรฟ์ Slew แกนเดี่ยวในแนวตั้ง
เนื่องจากการใช้ตลับลูกปืนแกว่งและโครงสร้างหนอนวงแหวน อุปกรณ์ขับเคลื่อนโรตารีติดตามแสงอาทิตย์สามารถบรรลุการสัมผัสหลายฟัน มีลักษณะของแรงบิดในการส่งขนาดใหญ่และการทำงานที่มั่นคงมันสามารถทนต่อแรงในแนวรัศมีและแนวแกนและการพลิกกลับที่แข็งแกร่งแรงบิด (ต้านทานลม) ถูกนำมาใช้กันอย่างแพร่หลายในระบบติดตามการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์และอุตสาหกรรมพลังงานใหม่อื่นๆ โดยลูกค้าในประเทศและต่างประเทศปัจจุบันผลิตภัณฑ์มี 9 รุ่นตั้งแต่เส้นผ่านศูนย์กลาง 3 นิ้วถึง 25 นิ้ว และมีมากกว่า 60 รุ่น ซึ่งสามารถตอบสนองความต้องการของรูปแบบต่างๆ ของเซลล์แสงอาทิตย์ โฟโตอิเล็กทริก โฟโตเทอร์มอลธรรมดา และการติดตามที่แม่นยำ
แอปพลิเคชั่น
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 สำหรับการเชื่อมต่อแกนเดี่ยวแบบแบนระบบประเภทนี้เหมาะสำหรับละติจูดต่ำกว่า 30 องศาและความลาดเอียงของพื้นดินน้อยกว่า 12 องศา
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 ไดรฟ์แกว่งสำหรับการเชื่อมโยงแกนเดียวเฉียงชนิดนี้เหมาะสำหรับระบบละติจูดกลางถึงสูง พื้นดินจะต้องราบเรียบโดยประมาณ
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 ไดรฟ์แกว่งสำหรับยูนิตแกนเดี่ยวเฉียงระบบประเภทนี้เหมาะสำหรับละติจูดกลางถึงสูง
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์แบบคู่ระบบประเภทนี้เหมาะสำหรับภูมิประเทศทุกประเภท
