รายละเอียดสินค้า:
|
| รูปร่างลักษณะ: | เฟืองตัวหนอนแบบห่อหุ้มเดี่ยว | วัสดุ: | QT |
|---|---|---|---|
| ชีวิตภาคสนาม: | 30 ปี | แอปพลิเคชัน: | ระบบติดตามเดี่ยวแนวนอน |
| สี: | ตามที่ขอ | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| เครื่องยนต์: | 24V/12V/48V | ลักษณะเฉพาะ: | อายุการใช้งานยาวนานและการล็อคตัวเอง |
| เน้น: | ไดรฟ์ Slew Gear Slew ห่อหุ้มคู่,ไดรฟ์ Slew Gear Worm แนวนอน,ระบบติดตามเดี่ยว Slew Drive |
||

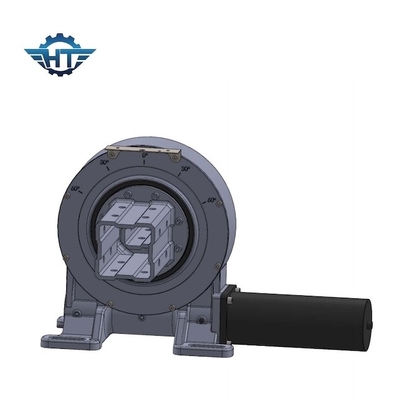

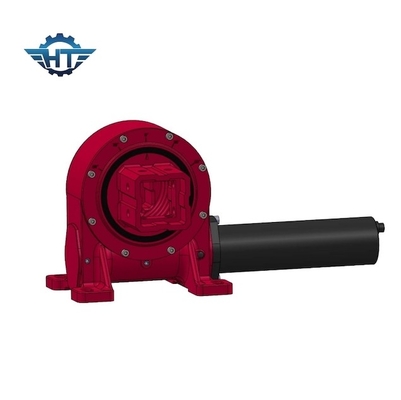

การออกแบบเฟืองตัวหนอนแบบห่อหุ้มคู่ Slew Drive สำหรับระบบติดตามเดี่ยวแนวนอน
Double Enveloping Worm Slewing Drive
Slew Drive หรือที่เรียกกันทั่วไปว่า Worm Drive เป็นระบบที่สมบูรณ์พร้อมติดตั้งที่ประกอบด้วยเฟือง ตัวหนอน ฐาน แผ่นด้านบน และตัวเครื่องที่ปิดสนิทสามารถปรับแต่งด้วยมอเตอร์ไฟฟ้าแบบไฮดรอลิกหรือ 12V / 24V / 48V กระปุกเกียร์ของดาวเคราะห์
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติ
หมุนได้ 360 องศา
การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเฟืองเกียร์
อัดจารบีก่อนโรงงาน
ติดตั้งง่ายและบำรุงรักษาต่ำ
การใช้พื้นที่อย่างมีเหตุผล
เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
แรงบิดเอียงสูง เหมาะสำหรับการติดตั้งในแนวนอน
