รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | เฟืองตัวหนอน 7 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 51:1 | ประสิทธิภาพ: | 40% |
| แม่นยำ: | <0.1 องศา | คนขับรถ: | ไฟฟ้า/ไฮดรอลิค/เซอร์โว |
| สี: | สีเทาเงิน | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| เน้น: | ไดรฟ์ Worm Worm Solar Slew ของนาฬิกาทราย,ไดรฟ์ Solar Slew ขนาด 7 นิ้ว,ไดรฟ์ Backlash Solar Slew ขนาดเล็ก |
||

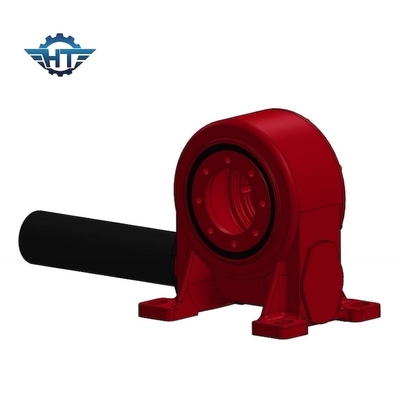

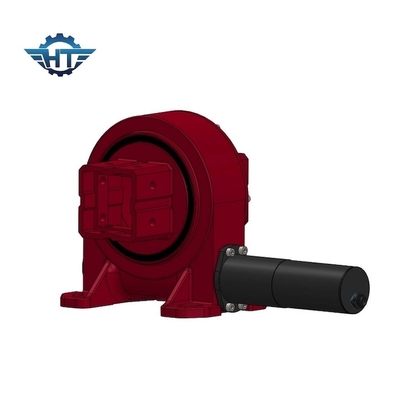

ไดรฟ์ฟันเฟืองขนาดเล็กหนอนนาฬิกาทรายขนาด 7 นิ้วสำหรับสถานีพลังงานรางพาราโบลา
คำอธิบายไดรฟ์แกว่งเฟืองตัวหนอนฟันเฟืองขนาดเล็ก
ส่วนใหญ่จะใช้ไดรฟ์แกว่งเฟืองตัวหนอนแบบไม่มีฟันเฟืองในแอปพลิเคชัน CSP เช่น พาราโบลาหรือราง เป็นระบบคอนเดนเซอร์ความร้อนชนิดหนึ่งที่สามารถดูดซับความร้อนไปยังสารเคมีบางชนิดและถ่ายโอนความร้อนเป็นไฟฟ้า
แผ่นข้อมูลไดรฟ์แกว่งแนวตั้งเกียร์หนอนฟันเฟืองขนาดเล็ก
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (กิโลนิวตัน) | โหลดรัศมี (กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อมูลจำเพาะไดรฟ์แกว่ง VE7
ชื่อสินค้า: VE7
ความเร็วเอาต์พุตปกติ: 0.03RPM
แรงบิดเอาต์พุตปกติ: 7320 Nm
แรงบิดสูงสุด: 10980 Nm
แรงบิดโมเมนต์เอียง: 8 kN.m
แรงบิดขณะถือ : 39 kN.m
โหลดตามแนวแกนคงที่: 30 กิโลนิวตัน
โหลดรัศมีคงที่: 100 กิโลนิวตัน
อัตราส่วนการแกว่งของไดรฟ์: 51:1
ระยะฟันเฟือง: <＜＝0.15°
IP(คลาส): 66
ประสิทธิภาพ: 40%
อุณหภูมิ: -40℃ ถึง +120℃
พิกัดแรงดันไฟฟ้า: 24 VDC
กระแสไฟปกติ: < 7.5A
กำลังขับ : 126 วัตต์
ความเร็วเอาต์พุต: 1.6 รอบต่อนาที
แรงบิดออก: 359 นิวตันเมตร
แรงบิดสูงสุด : 538 Nm
เสียงรบกวน: <65 เดซิเบล
ข้อดี
1. หมุนได้ 360 องศา
2. การต่อมอเตอร์ขับจากด้านซ้ายหรือขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์ผู้ผลิตกำหนดไว้ล่วงหน้าแล้วจากโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง;ดังนั้นจึงไม่จำเป็นต้องใช้เบรก
7. วิธีการสตาร์ทและหยุดที่ง่ายและคล่องแคล่ว
8. ความแม่นยำสูง
ขอบเขตการใช้งาน
การใช้งานทั่วไป ได้แก่ เครื่องติดตามพลังงานแสงอาทิตย์ กังหันลม จานดาวเทียมและเรดาร์ รถบรรทุกติดเครน ลิฟท์คน อุปกรณ์สาธารณูปโภค อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน เครื่องมือจัดการยาง รถขุด และลิฟต์ยานยนต์
