รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo, QT | อัตราทดเกียร์: | 51:1 |
|---|---|---|---|
| พิกัดเอาต์พุตแรงบิด: | 7320 นิวตันเมตร | ถือแรงบิด: | 40 กิโลนิวตันเมตร |
| แรงบิดเอียง: | 8 กิโลนิวตันเมตร | สีมาตรฐาน: | RAL 9006 |
| ฟันเฟือง: | 0.1 องศา | ประเภทการหมุน: | แกนเดียว |
| เน้น: | Worm Gear Slew Drive Gearbox,24V Photovoltaic Worm Gear Slew Drive,IP 66 Worm Gear Solar Slew Drive |
||

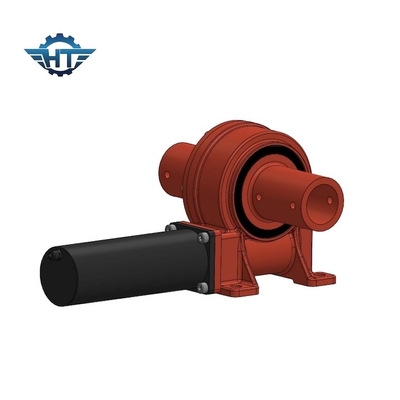

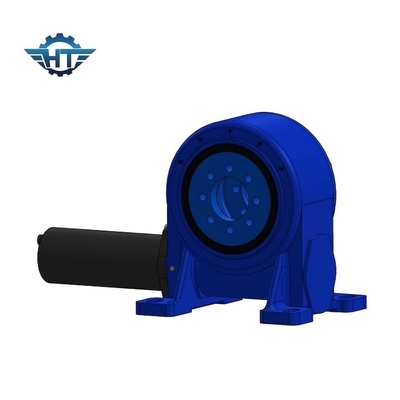

IP66 Worm Gear Slew Drive Gearbox สำหรับระบบติดตามแสงอาทิตย์ด้วยไฟฟ้าโซลาร์เซลล์ 24V
Worm Gear Slewing Drive คำอธิบาย
โดยปกติแล้วไดรฟ์แกว่งจะประกอบด้วยวงแหวนแกว่ง ตัวหนอน ตัวหล่อ และส่วนประกอบมาตรฐาน เช่น ตลับลูกปืนและสลักเกลียว เป็นต้น ในขณะที่ใช้ในระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ ไดรฟ์แกว่งมักจะใช้ร่วมกับมอเตอร์ลดความเร็วดาวเคราะห์ DC และไฟฟ้ากระแสสลับ มอเตอร์ลดความเร็วในขณะที่ใช้ในอุปกรณ์วิศวกรรม มักจะใช้ร่วมกับมอเตอร์ไฮดรอลิกเพื่อทำหน้าที่เป็นระบบขับเคลื่อนกำลัง
พารามิเตอร์ของไดรฟ์แกว่งรุ่น VE
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
Slewing Drive เรียกอีกอย่างว่า Slewing Gear Drive หรือ Slewing Reducer เป็นต้น โดยปกติจะใช้ในระบบพลังงานแสงอาทิตย์ กังหันลม ระบบดาวเทียม และเครื่องจักรทางวิศวกรรม เช่น รถบรรทุกติดเครน ลิฟต์คน เป็นต้น ปัจจุบันมีการใช้อย่างแพร่หลายในเซลล์แสงอาทิตย์ ระบบติดตาม
เมื่อใช้ไดรฟ์แกว่งในอุตสาหกรรมพลังงานแสงอาทิตย์ ผู้ใช้ต้องเลือกไดรฟ์ที่เหมาะสมที่สุดตามพื้นที่จริงของแผงเซลล์แสงอาทิตย์พูดกว้างๆ ไดรฟ์แกว่ง 3 นิ้วเหมาะสำหรับระบบพลังงานแสงอาทิตย์ที่มาพร้อมกับแผงเซลล์แสงอาทิตย์ขนาด 3-5 ตร.ม., 7 นิ้วสำหรับแผงเซลล์แสงอาทิตย์ขนาด 10-17 ตร.ม., 9 นิ้วสำหรับขนาด 18-30 ตร.ม., 12 นิ้วสำหรับขนาด 31-45 ตร.ม. และ 14 นิ้ว นิ้ว สำหรับ 46-60 ตรม.สิ่งเหล่านี้มีไว้เพื่อเป็นข้อมูลอ้างอิงของคุณสำหรับข้อมูลเฉพาะและรายละเอียดเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อพนักงานขายของเราที่หน้าติดต่อ
ข้อดีของผลิตภัณฑ์
1) แรงบิดเอาต์พุตที่สูงขึ้นและโหลดการถือครอง
2) ความแม่นยำในการติดตามสูงสุด
3) ความต้านทานการกัดกร่อนที่แข็งแกร่งและการปิดผนึกที่มีประสิทธิภาพ
4) ล็อคตัวเอง
ฟิลด์แอปพลิเคชัน
| ทุ่งพลังงานลม | เครื่องจักรโลหการ |
| อุตสาหกรรมเบา | อุปกรณ์หนัก |
| เครื่องท่าเรือ / เรือเดินทะเล | ผลิตภัณฑ์ทางทหาร |
| การขุดเครื่องจักรก่อสร้าง | อุปกรณ์งานเหล็ก |
| โรงบำบัดน้ำเสีย | เครื่องจักรกลการเกษตร |
