รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | SE1 |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | ประสิทธิภาพ: | 40% |
| สี: | ตามที่ขอ | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์อัตโนมัติ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับรถ: | มอเตอร์ 12/24VDC |
| ใบรับรอง: | ISO9001, CE | ล็อคตัวเอง: | ใช่ |
| เน้น: | กล่องเกียร์ไดรฟ์มอเตอร์เกียร์ขนาดเล็ก,กล่องเกียร์ไดรฟ์พลังงานแสงอาทิตย์ SE1,กล่องเกียร์ไดรฟ์พลังงานแสงอาทิตย์ 50Mn |
||

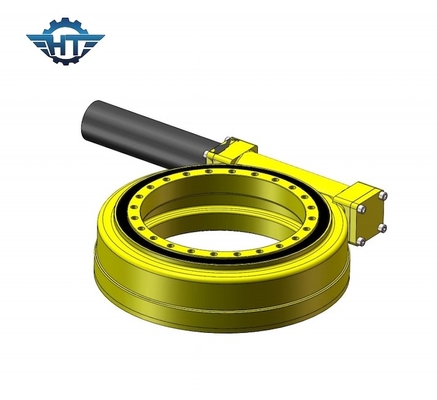

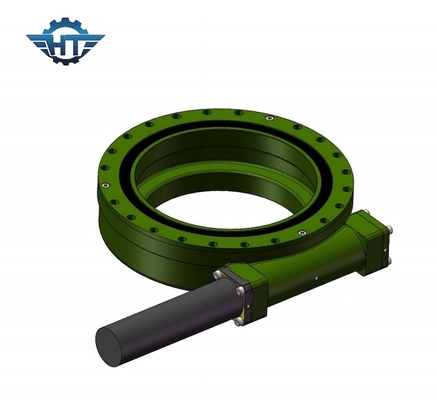

SE1 Slew Drive Gearbox พร้อมมอเตอร์เกียร์ขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์อัตโนมัติ
คำอธิบายไดรฟ์ SE1 Slew
สำหรับชุดขับแกว่ง มักเรียกว่าตลับลูกปืนแกว่งหรือแหวนแกว่ง ประกอบด้วยตัวหนอน เฟือง ตัวเรือน ฝาท้าย แผ่นปิดด้านบน มอเตอร์ และส่วนประกอบอื่นๆเนื่องจากส่วนประกอบหลักคือตัวหนอนและเฟือง จึงสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และช่วงพลิกคว่ำได้ในเวลาเดียวกันเมื่อเทียบกับผลิตภัณฑ์แบบโรตารี่แบบดั้งเดิม ไดรฟ์แบบแกว่งใหม่นี้สะดวกต่อการติดตั้ง บำรุงรักษา และติดตั้งไดรฟ์แกว่งใช้กันอย่างแพร่หลายในระบบติดตามพลังงานแสงอาทิตย์ PV, CPV, CSP และการใช้งานอาคาร รวมถึงเครนรถบรรทุก ลิฟต์ แท่นหมุน เครื่องจักรท่าเรือ ยานพาหนะ ระบบพลังงานลมขนาดเล็ก และเสาอากาศดาวเทียมมี 11 ขนาดที่แตกต่างกันตั้งแต่ 1" ถึง 25" โดยมีมากกว่า 60 รุ่นเพื่อตอบสนองความต้องการการติดตามทั้งแบบปกติและแม่นยำในช่องติดตาม PV, CPV และ CSP (พลังงานความร้อน, หอคอย, เฟรสเนล, เฮลิโอสแตท)
พารามิเตอร์ประสิทธิภาพของ SE ซีรีส์
| แบบอย่าง | อัตราส่วน | พิกัดเอาต์พุตแรงบิด | แรงบิดเอียง | แรงบิดถือ | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31:1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
การติดตั้ง
สามารถติดตั้งไดรฟ์แกว่ง SE1 ได้ทั้งแนวตั้งและแนวนอน
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งกลับหัวในแนวนอนในการใช้งานพลังงานแสงอาทิตย์หรือเครื่องจักรเพื่อการป้องกันที่ดียิ่งขึ้นหากจำเป็น ก็สามารถติดตั้งในแนวตั้งได้เช่นกัน แต่ต้องมีตัวรองรับเพิ่มเติม
แอพพลิเคชั่น
เครื่องติดตามแสงอาทิตย์, กังหันลม, จานดาวเทียมและเรดาร์, รถบรรทุกติดเครน, ลิฟต์คน, อุปกรณ์สาธารณูปโภค, อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก, อุปกรณ์เครื่องมือน้ำมัน, รถจัดการยาง, รถขุด และลิฟต์ยานยนต์
