| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |

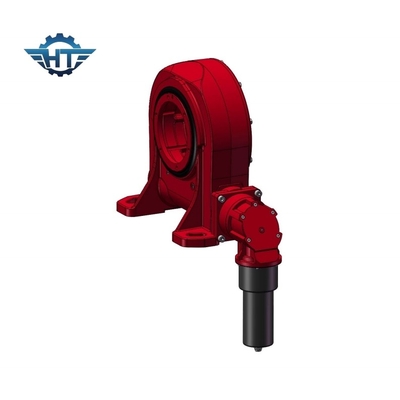

อัตราทดเกียร์ 61/1 แหวนเลื่อนเกียร์หนอนแนวตั้งพร้อม Nema 34 และไดรเวอร์สำหรับ CPV และ CSP
คำอธิบายไดรฟ์แกว่ง VE9
การทำงาน
ระบบขับเคลื่อนแบบแกว่งทำงานด้วยเทคโนโลยีตัวหนอนมาตรฐาน ซึ่งตัวหนอนบนเพลาแนวนอนทำหน้าที่เป็นตัวขับเคลื่อนเกียร์ โดยทั่วไป เพลาขับเคลื่อนด้วยมอเตอร์เกียร์ไฟฟ้า
อัตราทดเกียร์
การหมุนของหนอนแนวนอนจะเปลี่ยนเฟืองรอบแกนที่ตั้งฉากกับแกนสกรูการรวมกันนี้ช่วยลดความเร็วของชิ้นส่วนที่ขับเคลื่อนและเพิ่มแรงบิดเป็นทวีคูณเพิ่มขึ้นตามสัดส่วนเมื่อความเร็วลดลง อัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ของจำนวนเกลียวบนตัวหนอนกับจำนวนฟันในล้อตัวหนอนหรือเฟือง
พารามิเตอร์ทางเทคนิคของ VE9 Slewing Drive
| แบบอย่าง | VE9 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ยี่ห้อ | ฮังตู | พิมพ์ | ปิดล้อม |
| วัสดุ | 42CrMo,50Mn | แรงบิดขาออก | 4300 นิวตันเมตร |
| แรงบิดโมเมนต์เอียง | 16 K นิวตันเมตร | แรงบิดถือ | 27.2 กิโลนิวตันเมตร |
| คะแนนแกนคงที่ | 60 เคเอ็น | คะแนนเรเดียลคงที่ | 130 เคเอ็น |
| คะแนนแกนไดนามิก | 30 เคเอ็น | คะแนนรัศมีไดนามิก | 65 เคเอ็น |
| อัตราทดเกียร์ | 61:1 | ประสิทธิภาพ | 40% |
แอพพลิเคชั่น
เครื่องติดตามแสงอาทิตย์, กังหันลม, จานดาวเทียมและเรดาร์, รถบรรทุกติดเครน, ลิฟต์คน, อุปกรณ์สาธารณูปโภค, อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก, อุปกรณ์เครื่องมือน้ำมัน, รถจัดการยาง, รถขุด และลิฟต์ยานยนต์
