รายละเอียดสินค้า:
|
| การรับประกัน: | 5 ปี | การใช้งาน: | ระบบติดตามแสงอาทิตย์ |
|---|---|---|---|
| ช่วงความเร็ว: | 0.1-100 รปม | ชื่อสินค้า: | เครื่องติดตามแสงอาทิตย์ Slew Drive |
| ประเภทตัวเข้ารหัส: | ตัวเลือกตัวเข้ารหัสแบบเพิ่มหน่วย | ความแม่นยำ: | 0.1° |
| ความดันทางเข้า: | 24v | แรงบิดเอาต์พุตสูงสุด: | 13420น |
| เน้น: | เครื่องติดตามแสงอาทิตย์,เครื่องขับเคลื่อนหมุนสําหรับระบบติดตามแสงอาทิตย์,ฆ่าการขับเคลื่อนสําหรับการติดตามแสงอาทิตย์ |
||

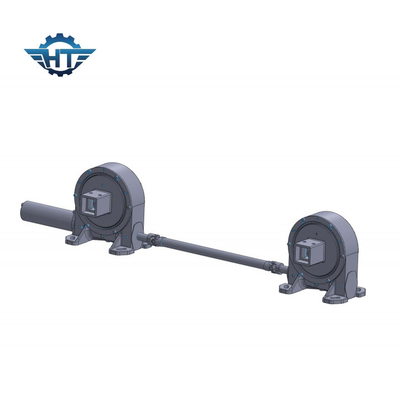

IP66 ไดรฟ์สลิวของเครื่องติดตามแสงอาทิตย์ด้วยความแม่นยํา 0.1 ° สําหรับการติดตามแสงอาทิตย์
คําอธิบายสินค้า
เครื่องขับเคลื่อนหมุน (สเวนไดร์) เป็นส่วนประกอบทางกลที่ใช้ในการใช้งานต่าง ๆ เพื่อให้สามารถควบคุมการหมุนของภาระรอบแกนกลางระบบติดตามแสงอาทิตย์, เครื่องจักรลม เครื่องจักรก่อสร้าง และการใช้งานอื่นๆ ที่ต้องการการหมุนที่ควบคุมและแม่นยํา
เครื่องขับเคลื่อนสเวนก์โดยทั่วไปประกอบด้วยเรือนที่แข็งแรงและคอมแพคต์ ซึ่งมีส่วนประกอบภายในทั้งหมดเรือนถูกออกแบบให้ทนกับภาระหนักและสภาพแวดล้อมในแกนของการขับเคลื่อนหมุนเป็นแกนกลาง, มักเรียกว่าเกียร์หนอน, ซึ่งเป็นจุดหมุนสําหรับการเคลื่อนไหวหมุน. ฟังก์ชันหลักของเครื่องขับเคลื่อนหมุนคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวมุม.นี้ได้รับการบรรลุผ่านกลไกเกียร์, โดยทั่วไปประกอบด้วยสกรูหนอนและเกียร์วงแหวน. สกรูหนอนเข้าร่วมกับฟันบนเกียร์วงแหวน, ยอมให้การหมุนที่ควบคุม.
เพื่อควบคุมการหมุนของเครื่องขับเคลื่อนที่หมุน ปกติมีการติดตั้งมอเตอร์ขับเคลื่อนภายนอก. มอเตอร์ให้แรงหมุนและพลังงานที่จําเป็นในการหมุนภาระ.หัวหักที่มีคุณภาพสูง เป็นองค์ประกอบสําคัญของเครื่องขับเคลื่อนหมุนหมุนหมุนอัตราการหมุนได้อย่างเรียบร้อยและมีประสิทธิภาพเพื่อปกป้องส่วนประกอบภายในจากฝุ่น, ความสกปรกและความชื้น, เครื่องขับเคลื่อนหมุนมีเครื่องประปาและกระปุก. การปรับน้ํามันที่เหมาะสมเป็นสิ่งจําเป็นเพื่อลดการสกัดและรับประกันความน่าเชื่อถือในระยะยาว.สามารถนํามาใช้ฟลานจ์ติดตั้งเพื่อเชื่อมเครื่องขับเคลื่อนสเวนดิ่งได้อย่างมั่นคงกับโครงสร้างรอบตัว. เครื่องขับเคลื่อนหมุนบางเครื่องมีเกียร์ออก ซึ่งเชื่อมต่อกับภาระที่ต้องการหมุน. เกียร์นี้สามารถปรับแต่งได้ตามความต้องการเฉพาะของการใช้งาน
เครื่องขับเคลื่อนสวิงถูกออกแบบมาเพื่อรับมือกับภาระหนัก และให้การควบคุมการหมุนอย่างแม่นยํา ทําให้มันเหมาะสมสําหรับการใช้งานต่าง ๆ ที่ต้องการการเคลื่อนไหวที่ควบคุมและความสามารถในการสนับสนุนทั้งภาระแกนและรัศมี ทําให้พวกเขาเป็นส่วนประกอบที่มีค่าในอุตสาหกรรม เช่น การก่อสร้าง, พลังงานที่สามารถปรับปรุงได้ และการผลิต
ปริมาตรเทคนิค
ที่นี่คือการเปรียบเทียบของรุ่น, ทอมปอร์ตผลิตนาม, ทอมปอร์ตการยึด, ทอมปอร์ต tilting, อัตราภาระแกน, อัตราภาระ radial, อัตราส่วน, ประสิทธิภาพ, ความแม่นยํา, IP, อุณหภูมิการทํางาน, การล็อคตัวเอง,และน้ําหนักของรุ่นกล่องเกียร์ขนาดต่าง ๆ:
|
รุ่น |
คมปอร์ตผลิตระดับ (N.m) |
ทอร์คการยึด (kN.m) |
ทอร์คการเลื่อน (kN.m) |
หนุนแกน (kN) |
อุตสาหะ |
อัตราส่วน |
ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP |
Tep การทํางาน ((°C) |
การล็อคตัวเอง |
น้ําหนัก (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
12 กิโลกรัม |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
18 กิโลกรัม |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
32 กิโลกรัม |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
28 กิโลกรัม |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
52 กิโลกรัม |
|
12 นิ้ว |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
65 กิโลกรัม |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
88 กิโลกรัม |
|
17 นิ้ว |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
135 กิโลกรัม |
|
21 นาที |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
192 กิโลกรัม |
|
25 นิ้ว |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
251 kg |
การใช้งาน
เครื่องขับเคลื่อนสวิงหาการใช้งานในอุตสาหกรรมและอุปกรณ์ที่หลากหลาย ที่การหมุนที่ควบคุม การตั้งตําแหน่งที่แม่นยํา และความสามารถในการแบกภาระเป็นสิ่งจําเป็นและสามารถยกระดับการจับพลังงานได้สูงสุด, ปรับปรุงประสิทธิภาพของการผลิตพลังงาน, ให้การระบุและการตั้งตําแหน่งที่แม่นยําสําหรับกระบวนการแปรรูป, และทําให้การเคลื่อนไหวและตําแหน่งงานต่างๆ.
นี่คือการใช้งานทั่วไปของเครื่องขับเคลื่อนหมุน:
ระบบติดตามแสงอาทิตย์
อุปกรณ์เรือนลม
อุปกรณ์ก่อสร้าง
เครื่องจักรเกษตร
การจัดการด้วยวัสดุ
โต๊ะหมุน
อุปกรณ์ทางทะเลและนอกทะเล
พลาตฟอร์มการทํางานทางอากาศ
พลังงานที่สามารถปรับปรุงได้
เครื่องจานดาวเทียม
การออกอากาศและการเฝ้าดู
การผลิตอัตโนมัติ
การป้องกันและอากาศ
อุตสาหกรรมบันเทิง
โทรทรรศน์และสถานศึกษา
อุปกรณ์การทําเหมืองแร่และแร่หิน
โดยการควบคุมการเคลื่อนไหวและทิศทางของอุปกรณ์หลายอย่าง เครื่องขับเคลื่อนหมุนมีความสําคัญสําหรับการทํางานที่มีประสิทธิภาพและปลอดภัย และสามารถพบได้ในอุตสาหกรรมต่างๆ
