รายละเอียดสินค้า:
|
| ระดับเสียง: | ≤50dB | ชื่อสินค้า: | เครื่องติดตามแสงอาทิตย์ Slew Drive |
|---|---|---|---|
| โครงสร้าง: | เวิร์มและเกียร์ | การป้องกัน: | IP66 |
| น้ําหนัก: | 65 กก | การรับประกัน: | 5 ปี |
| ปณิธาน: | 0.01° | มอเตอร์: | 24v |
| เน้น: | เวิร์มและเกียร์ ไดรฟ์สลิวแสงอาทิตย์,การควบคุมทอร์ค ไดรฟ์ที่ติดตามแสงอาทิตย์,ไดรฟ์ดวงอาทิตย์ด้วย IP66 |
||

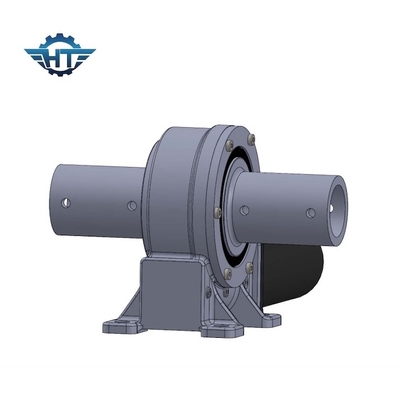

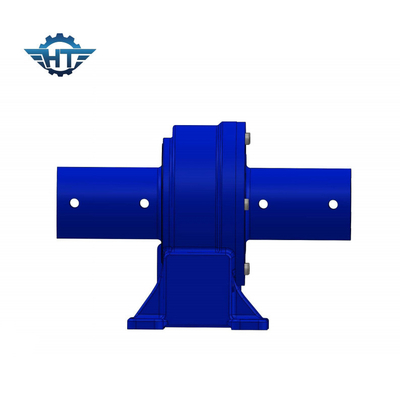

การควบคุมความเร็วและทอร์ค ดวงอาทิตย์ Tracker Slew Drive ด้วยการป้องกัน IP66
คําอธิบายสินค้า
เครื่องขับเคลื่อนสวิง (สเวนไดร์) หรือเรียกอีกชื่อหนึ่งว่า เครื่องขับเคลื่อนสวิง (สเวนไดร์) หรือ เครื่องขับเคลื่อนสวิง (สเวนไดร์) เป็นส่วนประกอบทางเครื่องจักรกลที่ใช้ในการใช้งานต่าง ๆ เพื่อให้สามารถควบคุมการหมุนของภาระรอบแกนกลางได้อุปกรณ์เหล่านี้พบได้ทั่วไปในเครื่องจักรอุตสาหกรรม, ระบบติดตามแสงอาทิตย์, เครื่องแปรงลม, อุปกรณ์ก่อสร้าง, และการใช้งานอื่น ๆ ที่ต้องการการหมุนที่ควบคุมและแม่นยํา
นี่คือการอธิบายลักษณะและส่วนประกอบหลักของเครื่องขับเคลื่อนหมุน:
บ้านหลัก: เครื่องขับเคลื่อนหมุนโดยทั่วไปประกอบด้วยบ้านที่แข็งแกร่งและคอมแพคต์ที่มีส่วนประกอบภายในทั้งหมดบ้านถูกออกแบบให้ทนกับภาระหนักและสภาพแวดล้อม.
อัณฑะกลาง: ณ หัวใจของการขับเคลื่อนหมุนมีอัณฑะกลางที่มักเรียกว่าเกียร์หนอน ซึ่งเป็นจุดหมุนสําหรับการเคลื่อนไหวหมุน
กลไกเกียร์: ฟังก์ชันหลักของเครื่องขับเคลื่อนหมุนคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวมุมโดยทั่วไปประกอบด้วยสกรูหนอนและเกียร์วงแหวนสกรูหนอนเข้าร่วมกับฟันบนเกียร์วงแหวน, ยอมให้การหมุนควบคุม.
มอเตอร์ขับเคลื่อน: เพื่อควบคุมการหมุนของมอเตอร์หมุน, มอเตอร์ขับเคลื่อนภายนอกมักถูกติดตั้ง. มอเตอร์ให้แรงหมุนและพลังงานที่จําเป็นในการหมุนภาระ.
หมุน: หมุนที่มีคุณภาพสูงเป็นองค์ประกอบสําคัญของเครื่องขับเคลื่อนหมุน. มันให้การสนับสนุนและลดการขัดแย้ง, ทําให้การหมุนเรียบร้อยและมีประสิทธิภาพเครื่องขับเคลื่อนหมุนบางเครื่องมีหลายแถวของหมุนเพื่อเพิ่มความมั่นคง.
การปิดและการปรับน้ํามัน: เพื่อปกป้องส่วนประกอบภายในจากฝุ่น, ความสกปรกและความชื้น, เครื่องขับเคลื่อนหมุนมีเครื่องปิดและเครื่องปักการ ลื่น ที่ เหมาะสม เป็น สิ่ง สําคัญ เพื่อ ลด การ ทุบ และ ให้ ความ น่า เชื่อถือ ตลอด ระยะ ยาว.
แฟลนจ์การติดตั้ง: ขึ้นอยู่กับการใช้งาน, แฟลนจ์การติดตั้งอาจรวมไว้เพื่อเติมเครื่องขับเคลื่อนสวิงไว้อย่างมั่นคงกับโครงสร้างรอบ ๆ.
อุปกรณ์ออก: เครื่องขับเคลื่อนหมุนบางเครื่องมีอุปกรณ์ออก ซึ่งเชื่อมต่อกับภาระที่ต้องการหมุน. อุปกรณ์นี้สามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของการใช้งาน
เครื่องขับเคลื่อนสวิงถูกออกแบบมาเพื่อรับมือกับภาระหนัก และให้การควบคุมการหมุนอย่างแม่นยํา ทําให้มันเหมาะสมสําหรับการใช้งานต่าง ๆ ที่ต้องการการเคลื่อนไหวที่ควบคุมและความสามารถในการสนับสนุนทั้งภาระแกนและรัศมี ทําให้พวกเขาเป็นส่วนประกอบที่มีค่าในอุตสาหกรรม เช่น การก่อสร้าง, พลังงานที่สามารถปรับปรุงได้ และการผลิต
ปริมาตรเทคนิค
|
รุ่น |
คมปอร์ตผลิตระดับ (N.m) |
ทอร์คการยึด (kN.m) |
ทอร์คการเลื่อน (kN.m) |
หนุนแกน (kN) |
อุตสาหะ |
อัตราส่วน |
ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP |
Tep การทํางาน ((°C) |
การล็อคตัวเอง |
น้ําหนัก (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
12 กิโลกรัม |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
18 กิโลกรัม |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
32 กิโลกรัม |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
28 กิโลกรัม |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
52 กิโลกรัม |
|
12 นิ้ว |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
65 กิโลกรัม |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
88 กิโลกรัม |
|
17 นิ้ว |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
135 กิโลกรัม |
|
21 นาที |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
192 กิโลกรัม |
|
25 นิ้ว |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
251 kg |
การใช้งาน
เครื่องขับเคลื่อนหมุนพบการใช้งานในหลายสาขาอุตสาหกรรมและอุปกรณ์ที่การหมุนที่ควบคุม การตั้งตําแหน่งที่แม่นยํา และความสามารถในการแบกภาระเป็นสิ่งจําเป็นที่นี่คือการใช้งานทั่วไปของสเวนดริเวอร์:
ระบบติดตามแสงอาทิตย์: เครื่องขับเคลื่อนสเวนด์ถูกใช้อย่างแพร่หลายในระบบติดตามแสงอาทิตย์เพื่อตั้งทิศทางแผ่นแสงอาทิตย์และแผ่นแสงอาทิตย์ไปยังแสงอาทิตย์ตลอดทั้งวันการยกระดับการเก็บพลังงานและการปรับปรุงประสิทธิภาพของการผลิตพลังงานแสงอาทิตย์.
เครื่องจักรลม: ใช้ในเครื่องจักรลมเพื่อควบคุมทิศทางของกระบะและใบทําให้อุปกรณ์เรือนลมสามารถใช้พลังงานลมได้อย่างมีประสิทธิภาพ โดยมองไปในทิศทางลมที่ปรากฏอยู่.
อุปกรณ์การก่อสร้าง: เครื่องขับเคลื่อนสเวนิ่งถูกใช้ในเครื่องจักรการก่อสร้าง เช่น เครื่องขุดดิน เครน และปั๊มคอนกรีต เพื่อให้สามารถควบคุมการหมุนของบัม, แอม, หรือถังได้อย่างแม่นยํา
เครื่องจักรการเกษตร: เครื่องจักรการเกษตร รวมถึงเครื่องตัดผลไม้และระบบชลประทาน มักใช้เครื่องขับเคลื่อนหมุนเพื่อควบคุมการเคลื่อนไหวและตําแหน่งของส่วนประกอบต่างๆ
การจัดการวัสดุ: ระบบขนส่ง, เครื่องบรรทุกวัสดุ, และเครื่องสะสมวัสดุใช้เครื่องขับเคลื่อนหมุนเพื่อควบคุมการเคลื่อนไหวและตําแหน่งของสายพานขนส่งและอุปกรณ์อื่น ๆ
โต๊ะหมุน: ในการผลิตและการแปรรูปแอพลิเคชั่น, เครื่องขับเคลื่อนหมุนถูกใช้ในโต๊ะหมุนเพื่อทําให้การระบุและตําแหน่งของชิ้นงานที่แม่นยําระหว่างกระบวนการแปรรูป.
อุปกรณ์ทางทะเลและนอกทะเล: เครื่องขับเคลื่อนสลินด์ถูกใช้ในเครนเรือ, เครื่องเจาะในทะเล, และระบบตั้งตําแหน่งของเรือเพื่อควบคุมการหมุนของอุปกรณ์และภาระ
แพลตฟอร์มการทํางานบนอากาศ: แพลตฟอร์มยกและรถบรรทุกถังใช้เครื่องขับเคลื่อนหมุนเพื่อควบคุมการเคลื่อนไหวและตําแหน่งของแพลตฟอร์มการทํางาน เพื่อให้มีการเข้าถึงพื้นที่สูงขึ้น
พลังงานที่สามารถปรับปรุงได้: นอกจากการใช้งานจากพลังงานลมและพลังงานแสงอาทิตย์แล้ว เครื่องขับเคลื่อนที่สเวนก็ถูกใช้ในระบบพลังงานจากน้ําเค็มและคลื่น เพื่อควบคุมแนวทางของอุปกรณ์เก็บพลังงาน
กล่องจานดาวเทียม: เครื่องขับเคลื่อนที่สเวนชิง ทําให้สามารถชี้และติดตามกล่องจานดาวเทียมได้อย่างแม่นยํา เพื่อรักษาการสื่อสารกับดาวเทียมที่โคจร
การออกอากาศและการเฝ้าระวัง: พวกมันถูกใช้ในอานเตนน์การออกอากาศทางวิทยุและโทรทัศน์ และระบบกล้องวงจรปิดเพื่อควบคุมการเคลื่อนไหวของอานเตนน์หรือกล้อง
การผลิตอัตโนมัติ: เครื่องขับเคลื่อนสเวนดิ่งมีบทบาทในกระบวนการผลิตอัตโนมัติต่างๆ ที่ต้องการการเคลื่อนไหวหมุนและตําแหน่งที่แม่นยํา
การป้องกันและอากาศ: ในการใช้งานทางทหารและอากาศ, พวกมันถูกใช้ในระบบราดาร์, เครื่องปล่อยโจมตีและกล้องโทรทัศน์เพื่อควบคุมทิศทางของอุปกรณ์.
อุตสาหกรรมบันเทิง: ไดรฟ์สวิงสามารถพบได้ในการขี่ปาร์คสนุก รวมถึงล้อเลื่อนและแพลตฟอร์มหมุนในสวนสนุก
โทรทรรศน์และกล้องสังเกตการณ์: โทรทรรศน์และกล้องสังเกตการณ์ทางดาราศาสตร์ใช้เครื่องขับเคลื่อนหมุนเพื่อตั้งตําแหน่งและติดตามสิ่งของชั้นฟ้าให้ถูกต้อง
อุปกรณ์การเหมืองแร่และแร่หิน: เครื่องขับเคลื่อนสเวนด์ถูกใช้ในอุปกรณ์การเหมืองแร่หนัก เช่น เครื่องขุดล้อถังและเครื่องเก็บซ้อน เพื่อควบคุมการเคลื่อนไหวของส่วนประกอบ
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
เครื่องติดตามแสงอาทิตย์ สลิวไดรฟ์ แพคเกจและการส่ง
เครื่องขับเคลื่อนแสงอาทิตย์ติดตามถูกบรรจุในกล่องที่ปลอดภัย เพื่อปกป้องมันจากความเสียหายระหว่างการขนส่ง
จากนั้นกล่องจะวางอยู่ในกล่องพลายูนขนาดใหญ่ เพื่อส่ง
จากนั้นกล่องจะติดเทปและติดป้ายสําหรับการส่ง
จากนั้น ส่งไปที่ที่อยู่ของลูกค้า
