รายละเอียดสินค้า:
|
| แรงบิดขาออก: | 7320 นิวตันเมตร | ความดันทางเข้า: | 24v |
|---|---|---|---|
| ระดับเสียง: | ≤50dB | การรับประกัน: | 5 ปี |
| ช่วงความเร็ว: | 0.1-100 รปม | ปณิธาน: | 0.01° |
| อุณหภูมิการทํางาน: | -40°C ถึง＋120°C | การใช้งาน: | ระบบติดตาม PV |
| เน้น: | ไดรฟ์สวิงโซลาร์ สําหรับความแม่นยํา,พีโอทีติดตาม ไดรฟ์แสงอาทิตย์,ไดรฟ์ดร็อปเกอร์แสงอาทิตย์แรงออกสูง |
||

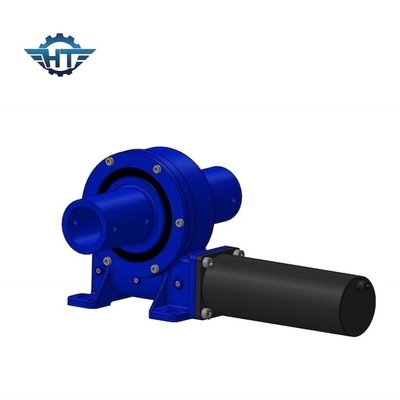

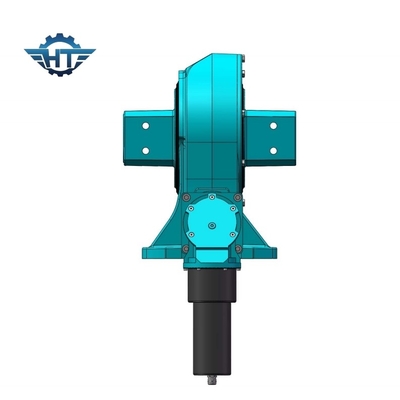

0.1° การขับเคลื่อนการหมุนที่แม่นยําสําหรับการใช้งานติดตามฟีโอทีแบบแม่นยํา
คําอธิบายสินค้า
เครื่องขับเคลื่อนสวิง (สเวนไดร์) หรือเรียกอีกชื่อหนึ่งว่า เครื่องขับเคลื่อนสวิง (สเวนไดร์) หรือ เครื่องขับเคลื่อนสวิง (สเวนไดร์) เป็นส่วนประกอบทางเครื่องจักรกลที่ใช้ในการใช้งานต่าง ๆ เพื่อให้สามารถควบคุมการหมุนของภาระรอบแกนกลางได้อุปกรณ์เหล่านี้พบได้ทั่วไปในเครื่องจักรอุตสาหกรรม, ระบบติดตามแสงอาทิตย์, เครื่องแปรงลม, อุปกรณ์ก่อสร้าง, และการใช้งานอื่น ๆ ที่ต้องการการหมุนที่ควบคุมและแม่นยํา
ลักษณะและส่วนประกอบสําคัญของเครื่องขับเคลื่อนหมุนรวมถึง:
บ้านหลัก: เครื่องขับเคลื่อนหมุนโดยทั่วไปประกอบด้วยบ้านที่แข็งแกร่งและคอมแพคต์ที่มีส่วนประกอบภายในทั้งหมดบ้านถูกออกแบบให้ทนกับภาระหนักและสภาพแวดล้อม.
อัณฑะกลาง: ณ หัวใจของการขับเคลื่อนหมุนมีอัณฑะกลางที่มักเรียกว่าเกียร์หนอน ซึ่งเป็นจุดหมุนสําหรับการเคลื่อนไหวหมุน
กลไกเกียร์: ฟังก์ชันหลักของเครื่องขับเคลื่อนหมุนคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวมุมโดยทั่วไปประกอบด้วยสกรูหนอนและเกียร์วงแหวน.
มอเตอร์ขับเคลื่อน: เพื่อควบคุมการหมุนของมอเตอร์หมุน, มอเตอร์ขับเคลื่อนภายนอกมักถูกติดตั้ง. มอเตอร์ให้แรงหมุนและพลังงานที่จําเป็นในการหมุนภาระ.
หมุน: หมุนที่มีคุณภาพสูงเป็นองค์ประกอบสําคัญของเครื่องขับเคลื่อนหมุน. มันให้การสนับสนุนและลดการขัดแย้ง, ทําให้การหมุนเรียบร้อยและมีประสิทธิภาพเครื่องขับเคลื่อนหมุนบางเครื่องมีหลายแถวของหมุนเพื่อเพิ่มความมั่นคง.
การปิดและการปรับน้ํามัน: เพื่อปกป้องส่วนประกอบภายในจากฝุ่น, ความสกปรกและความชื้น, เครื่องขับเคลื่อนหมุนมีเครื่องปิดและเครื่องปักการ ลื่น ที่ เหมาะสม เป็น สิ่ง สําคัญ เพื่อ ลด การ ทุบ และ ให้ ความ น่า เชื่อถือ ตลอด ระยะ ยาว.
แฟลนจ์การติดตั้ง: ขึ้นอยู่กับการใช้งาน, แฟลนจ์การติดตั้งอาจรวมไว้เพื่อเติมเครื่องขับเคลื่อนสวิงไว้อย่างมั่นคงกับโครงสร้างรอบ ๆ.
อุปกรณ์ออก: เครื่องขับเคลื่อนหมุนบางเครื่องมีอุปกรณ์ออก ซึ่งเชื่อมต่อกับภาระที่ต้องการหมุน. อุปกรณ์นี้สามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของการใช้งาน
เครื่องขับเคลื่อนสวิงถูกออกแบบมาเพื่อรับมือกับภาระหนัก และให้การควบคุมการหมุนอย่างแม่นยํา ทําให้มันเหมาะสมสําหรับการใช้งานต่าง ๆ ที่ต้องการการเคลื่อนไหวที่ควบคุมและความสามารถในการสนับสนุนทั้งภาระแกนและรัศมี ทําให้พวกเขาเป็นส่วนประกอบที่มีค่าในอุตสาหกรรม เช่น การก่อสร้าง, พลังงานที่สามารถปรับปรุงได้ และการผลิต
ปริมาตรเทคนิค
|
รุ่น |
คมปอร์ตผลิตระดับ (N.m) |
ทอร์คการยึด (kN.m) |
ทอร์คการเลื่อน (kN.m) |
หนุนแกน (kN) |
อุตสาหะ |
อัตราส่วน |
ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP |
Tep การทํางาน ((°C) |
การล็อคตัวเอง |
น้ําหนัก (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
12 กิโลกรัม |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
18 กิโลกรัม |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
32 กิโลกรัม |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
28 กิโลกรัม |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
52 กิโลกรัม |
|
12 นิ้ว |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
65 กิโลกรัม |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
88 กิโลกรัม |
|
17 นิ้ว |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
135 กิโลกรัม |
|
21 นาที |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
192 กิโลกรัม |
|
25 นิ้ว |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
251 kg |
การใช้งาน
เครื่องขับเคลื่อนสวิงเป็นส่วนประกอบที่มีฟังก์ชันหลายอย่างที่ใช้ในอุตสาหกรรมและการใช้งานที่หลากหลายทั่วโลก เนื่องจากมันให้การหมุนที่ควบคุมได้ การตั้งตําแหน่งที่แม่นยํา และความสามารถในการแบกภาระหนึ่งในข้อดีหลักของการขับเคลื่อนหมุนคือความหลากหลายของพวกเขากลไกที่ใช้ได้จากระบบติดตามแสงอาทิตย์สําหรับการผลิตพลังงานถึงอุปกรณ์การเหมืองแร่ขนาดใหญ่
1ระบบติดตามพลังงานแสงอาทิตย์: เครื่องขับเคลื่อนสวิงถูกใช้ในการตั้งทิศทางแผ่นพลังงานแสงอาทิตย์และอาร์เรย์เพื่อให้การจับพลังงานสูงสุดและปรับปรุงประสิทธิภาพของพวกเขา
2อุปกรณ์เรือนลม: มันทําให้สามารถควบคุมแนวโน้มของกระบวนการและใบเล็บ เพื่อให้อุปกรณ์เรือนลมใช้พลังงานลมได้อย่างมีประสิทธิภาพ
3อุปกรณ์การก่อสร้าง: เครื่องขับเคลื่อนสวิงให้บริการการควบคุมแม่นยําสําหรับ backhoes, เครนหรือปั๊มคอนกรีต
4เครื่องจักรการเกษตร: เครื่องเก็บเกี่ยวและระบบชลประทานใช้เครื่องขับเคลื่อนที่หมุนเพื่อขับเคลื่อนและตั้งตําแหน่งส่วนประกอบต่างๆ
5การจัดการด้วยวัสดุ: เครื่องขับเคลื่อนสเวนดิ่งถูกใช้ในระบบขนส่ง, เครื่องบรรทุกวัสดุและเครื่องสะสมเพื่อควบคุมสายขนส่ง
6โต๊ะหมุน: ในกระบวนการอุตสาหกรรมและการแปรรูป, พวกเขาถูกใช้ในโต๊ะหมุนเพื่อให้การควบคุมแม่นยําของชิ้นงานระหว่างการแปรรูป.
7อุปกรณ์ทางทะเลและนอกทะเล: เครื่องขับเคลื่อนสเวนดิ่งจําเป็นในเครนเรือ, เครื่องเจาะ offshore และระบบตั้งตําแหน่งเรือเพื่อหมุนภาระและอุปกรณ์
8พลาตฟอร์มทํางานทางอากาศ: มันจําเป็นในแพลตฟอร์มยกและรถบรรทุกถัง
9พลังงานที่สามารถปรับปรุงได้: นอกจากลมและพลังแสงอาทิตย์แล้ว เครื่องขับเคลื่อนสวิวยังถูกใช้ในระบบพลังงานน้ําและคลื่นเพื่อกํากับอุปกรณ์เก็บพลังงาน
10ช่องจานดาวเทียม: มันช่วยในการชี้และติดตามช่องจานดาวเทียมเพื่อรักษาการสื่อสาร
11การออกอากาศและการเฝ้าระวัง: ระเบียงวิทยุและโทรทัศน์และระบบกล้องวงจรปิดใช้เครื่องขับเคลื่อนหมุนเพื่อขยับแอนเทนน์หรือกล้อง
12การผลิตอัตโนมัติ: พวกมันมีบทบาทสําคัญในกระบวนการผลิตอัตโนมัติที่ต้องการการเคลื่อนไหวหมุนและการควบคุมที่แม่นยํา
13การป้องกันและอากาศ: เครื่องยิงปลา ระบบราดาร์และกล้องโทรทัศน์มีเครื่องขับเคลื่อนที่หมุนเพื่อควบคุมทิศทางของพวกเขา
14อุตสาหกรรมบันเทิง: สามารถพบได้ในสวนสนุก รวมถึงล้อใหญ่และแพลตฟอร์มหมุน
15.กล้องโทรทัศน์และกล้องสังเกตการณ์: กล้องสังเกตการณ์และกล้องสังเกตการณ์ทางภูมิศาสตร์ใช้มันเพื่อชี้และติดตามวัตถุชั้นฟ้า
16อุปกรณ์การเหมืองแร่และแร่หิน: อุปกรณ์การเหมืองแร่หนัก เช่น เครื่องขุดล้อถังและเครื่องเก็บสะสมใช้เครื่องขับเคลื่อนหมุนเพื่อเคลื่อนและตั้งส่วนประกอบของมัน
ตัวอย่างเหล่านี้แสดงให้เห็นถึงความหลากหลายของเครื่องขับเคลื่อนหมุนและความสําคัญของพวกเขาสําหรับการทํางานที่มีประสิทธิภาพและปลอดภัย
การบรรจุและการขนส่ง
การบรรจุและการจัดส่งสําหรับ Solar Tracker Slew Drive:
ผลิตภัณฑ์ถูกวางในกล่องพลายเวย์ที่ทนทาน และปิดไว้อย่างมั่นคง
จากนั้นกล่องจะวางในถังกระดาษกระดาษภายนอก
กระป๋องภายนอกถูกปิดด้วยแผ่นพลาสติกกันน้ํา
กล่องมีชื่อสินค้าและโลโก้ของบริษัท
แพ็คเกจถูกส่งโดยสายอากาศหรือทางทะเล ขึ้นอยู่กับสถานที่ของลูกค้า
