รายละเอียดสินค้า:
|
| น้ำหนักบรรจุภัณฑ์: | 53 กก | ระดับเสียง: | ≤50dB |
|---|---|---|---|
| ความดันทางเข้า: | 24v | ช่วงความเร็ว: | 0.1-100 รปม |
| ชื่อสินค้า: | เครื่องติดตามแสงอาทิตย์ Slew Drive | การใช้งาน: | ระบบติดตามแสงอาทิตย์ PV |
| ความแม่นยำ: | 0.1° | ปณิธาน: | 3600 หน้า |
| เน้น: | เครื่องติดตามแสงอาทิตย์แม่นยําสูง,ป้องกัน IP66 ไดรฟ์แสงอาทิตย์,53 กิโลกรัม ไดรฟ์แสงอาทิตย์ |
||

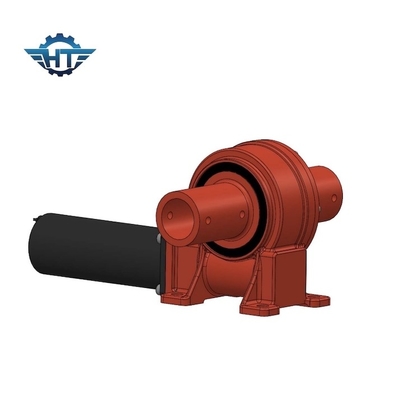

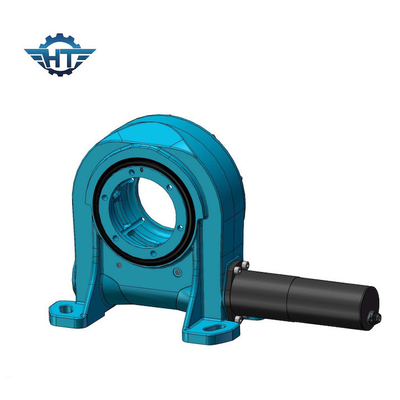

เครื่องติดตามแสงอาทิตย์แม่นยําสูง ความละเอียด 0.01° ป้องกัน IP66
คําอธิบายสินค้า
เครื่องขับเคลื่อนสวิง (สเวนไดร์) หรือเรียกอีกชื่อหนึ่งว่า เครื่องขับเคลื่อนสวิง (สเวนไดร์) หรือ เครื่องขับเคลื่อนสวิง (สเวนไดร์) เป็นส่วนประกอบทางเครื่องจักรกลที่ใช้ในการใช้งานต่าง ๆ เพื่อให้สามารถควบคุมการหมุนของภาระรอบแกนกลางได้อุปกรณ์เหล่านี้พบได้ทั่วไปในเครื่องจักรอุตสาหกรรม, ระบบติดตามแสงอาทิตย์, เครื่องแปรงลม, อุปกรณ์ก่อสร้าง, และการใช้งานอื่น ๆ ที่ต้องการการหมุนที่ควบคุมและแม่นยํา
นี่คือการอธิบายลักษณะและส่วนประกอบหลักของเครื่องขับเคลื่อนหมุน:
บ้านหลัก: เครื่องขับเคลื่อนหมุนโดยทั่วไปประกอบด้วยบ้านที่แข็งแกร่งและคอมแพคต์ที่มีส่วนประกอบภายในทั้งหมดบ้านถูกออกแบบให้ทนกับภาระหนักและสภาพแวดล้อม.
อัณฑะกลาง: ณ หัวใจของการขับเคลื่อนหมุนมีอัณฑะกลางที่มักเรียกว่าเกียร์หนอน ซึ่งเป็นจุดหมุนสําหรับการเคลื่อนไหวหมุน
กลไกเกียร์: ฟังก์ชันหลักของเครื่องขับเคลื่อนหมุนคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวมุมโดยทั่วไปประกอบด้วยสกรูหนอนและเกียร์วงแหวนสกรูหนอนเข้าร่วมกับฟันบนเกียร์วงแหวน, ยอมให้การหมุนควบคุม.
มอเตอร์ขับเคลื่อน: เพื่อควบคุมการหมุนของมอเตอร์หมุน, มอเตอร์ขับเคลื่อนภายนอกมักถูกติดตั้ง. มอเตอร์ให้แรงหมุนและพลังงานที่จําเป็นในการหมุนภาระ.
หมุน: หมุนที่มีคุณภาพสูงเป็นองค์ประกอบสําคัญของเครื่องขับเคลื่อนหมุน. มันให้การสนับสนุนและลดการขัดแย้ง, ทําให้การหมุนเรียบร้อยและมีประสิทธิภาพเครื่องขับเคลื่อนหมุนบางเครื่องมีหลายแถวของหมุนเพื่อเพิ่มความมั่นคง.
การปิดและการปรับน้ํามัน: เพื่อปกป้องส่วนประกอบภายในจากฝุ่น, ความสกปรกและความชื้น, เครื่องขับเคลื่อนหมุนมีเครื่องปิดและเครื่องปักการ ลื่น ที่ เหมาะสม เป็น สิ่ง สําคัญ เพื่อ ลด การ ทุบ และ ให้ ความ น่า เชื่อถือ ตลอด ระยะ ยาว.
แฟลนจ์การติดตั้ง: ขึ้นอยู่กับการใช้งาน, แฟลนจ์การติดตั้งอาจรวมไว้เพื่อเติมเครื่องขับเคลื่อนสวิงไว้อย่างมั่นคงกับโครงสร้างรอบ ๆ.
อุปกรณ์ออก: เครื่องขับเคลื่อนหมุนบางเครื่องมีอุปกรณ์ออก ซึ่งเชื่อมต่อกับภาระที่ต้องการหมุน. อุปกรณ์นี้สามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของการใช้งาน
ปริมาตรเทคนิค
|
รุ่น |
คมปอร์ตผลิตระดับ (N.m) |
ทอร์คการยึด (kN.m) |
ทอร์คการเลื่อน (kN.m) |
หนุนแกน (kN) |
อุตสาหะ |
อัตราส่วน |
ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP |
Tep การทํางาน ((°C) |
การล็อคตัวเอง |
น้ําหนัก (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
12 กิโลกรัม |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
18 กิโลกรัม |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
32 กิโลกรัม |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
28 กิโลกรัม |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
52 กิโลกรัม |
|
12 นิ้ว |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
65 กิโลกรัม |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
88 กิโลกรัม |
|
17 นิ้ว |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
135 กิโลกรัม |
|
21 นาที |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
192 กิโลกรัม |
|
25 นิ้ว |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
ใช่ |
251 kg |
การใช้งาน
เครื่องขับเคลื่อนสวิงมีบทบาทสําคัญในหลายสาขาอุตสาหกรรมและการใช้งานที่ต้องการการหมุนที่ควบคุมอย่างแม่นยําและความสามารถในการแบกภาระนี่คือรายการของการใช้งานที่ใช้กันทั่วไปของการขับเคลื่อนสวิง:
ระบบติดตามพลังแสงอาทิตย์: ใช้ในการตั้งทิศทางแผ่นพลังแสงอาทิตย์และอาร์เร่ เพื่อให้การจับพลังงานสูงสุดและปรับปรุงประสิทธิภาพของการผลิตพลังงานแสงอาทิตย์
เครื่องเรือนลม: เครื่องขับเคลื่อนสวิงใช้ในการควบคุมทิศทางของกระบะและใบเพื่อใช้พลังงานลมได้อย่างมีประสิทธิภาพ
อุปกรณ์การก่อสร้าง: เช่น เครื่องขุดดิน เครน และปั๊มคอนกรีต ใช้เพื่อควบคุมการหมุนของบัม, แอม, หรือถังให้ถูกต้อง
เครื่องจักรเกษตร: กองทัพรวมเครื่องเก็บเกี่ยวและระบบชลประทานใช้เครื่องขับเคลื่อนสวิวิง เพื่ออํานวยความสะดวกในการเคลื่อนไหวและการตั้งตําแหน่งของส่วนประกอบต่างๆ
การจัดการด้วยวัสดุ: เครื่องขับเคลื่อนสเวนดิ่งถูกใช้ในระบบขนส่ง, เครื่องบรรทุกวัสดุ, และ เครื่องสะสม เพื่อควบคุมการเคลื่อนไหวและการตั้งตําแหน่งของสายพานขนส่งและอุปกรณ์อื่น ๆ
นอกจากนี้, เครื่องขับเคลื่อนหมุนถูกใช้ในโต๊ะหมุนสําหรับการระดมและตําแหน่งของชิ้นงานที่แม่นยําระหว่างกระบวนการการแปรรูป, เครนเรือ, เครื่องเจาะทะเล, ระบบตําแหน่งเรือ,เครื่องยกและรถบรรทุกถัง, ระบบพลังงานน้ําและคลื่น ระบบแอนเทนน์การออกอากาศและระบบกล้องวงจรปิด การผลิตอัตโนมัติ อุปกรณ์ทหารและอากาศยาน การขี่ปาร์คสนุกเครื่องสังเกตการณ์และกล้องโทรทรรศน์ทางดวงดาวและอุปกรณ์เหมืองแร่หนัก
ตัวอย่างเหล่านี้แสดงให้เห็นถึงความหลากหลายของเครื่องขับเคลื่อนหมุนและความสําคัญของมันในด้านต่างๆ ของอุตสาหกรรมในการรับประกันการทํางานที่มีประสิทธิภาพและปลอดภัย
การสนับสนุนและบริการ
การสนับสนุนทางเทคนิคและบริการ
ใน
บริการของเรารวมถึง:
ข้อเสนอการติดตั้งและการตั้งตั้ง
คําแนะนําการบํารุงรักษา
การแก้ไขปัญหา
หากคุณมีคําถามหรือต้องการความช่วยเหลือ, กรุณาไม่ต้องลังเลที่จะติดต่อเรา. เราหวังที่จะช่วยให้คุณได้รับส่วนมากของของคุณ ดวงอาทิตย์ Tracker Slew Drive.
การบรรจุและการขนส่ง
การบรรจุและการขนส่ง
แพ็คเกอร์แต่ละ Solar Tracker Slew Drive ด้วยความรอบคอบ ด้วยกระดาษผึ้งและบล็อกขอบ
ประทับไว้อย่างมั่นคงในกล่อง และติดป้ายด้วยรายละเอียดการส่งที่เกี่ยวข้อง
ให้แน่ใจว่าวัสดุบรรจุทั้งหมดไม่มีฝุ่นและสกปรก
รวมรายงานการทดสอบในกล่อง
เรือใช้เครื่องพาหนะที่น่าเชื่อถือ
