รายละเอียดสินค้า:
|
| ใบรับรอง: | ISO9001, CE | การติดตั้ง: | แนวตั้ง |
|---|---|---|---|
| เวลาชีวิต: | 30 ปี | พลังงาน: | 24 โวลต์ |
| ปกป้อง: | IP66 | คุณสมบัติการป้องกัน: | ปิดล้อม |
| สีมาตรฐาน: | ตามที่ขอ | การใช้งาน: | ตัวติดตามแสงอาทิตย์ที่ปรับให้เหมาะสม |
| เน้น: | การขับเคลื่อนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอนหนอ,24V Gear Slew Drive,Single Axis Gear Slew Drive |
||

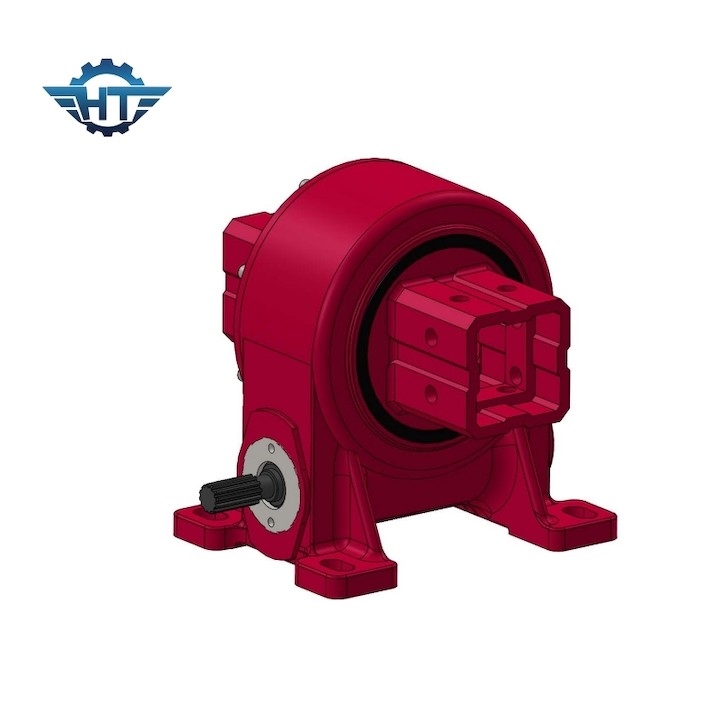

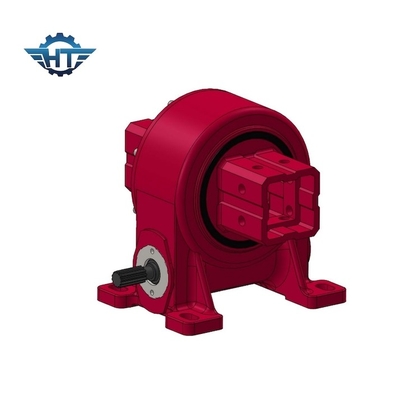

VE5 หน่วยเดียว 24V ไฟฟ้า โมเตอร์ดาว หนอน Gear Slew Drive
หนอน Gear Slew Drive คําอธิบาย
เครื่องยนต์หนอน (worm gear) หรือเรียกอีกชื่อว่า เครื่องขับหนอน (worm drive) เป็นระบบเครื่องยนต์กลไกที่ประกอบด้วยล้อที่มีฟัน เรียกว่า เครื่องยนต์หนอน (worm gear) ที่เชื่อมกับเครื่องยนต์แบบสกรูแบบสเปิรอล เรียกว่าหนอน (worm)อุปกรณ์หนอนคล้ายกับเส้นสกรูขณะที่เครื่องยนต์หนอนคล้ายกับเครื่องยนต์ทรงกระบอกที่มีฟันที่ห่อรอบมัน
เครื่องยนต์หนอนและหนอนมีแกนตั้งตรง และเมื่อหนอนหมุนมันเข้ากับฟันของเครื่องยนต์หนอน ทําให้มันหมุนเช่นกันมุมของฟันทรงสลิปบนหนอนสร้างการเคลื่อนไหวเลื่อน, ซึ่งส่งผลให้มีการลดเครื่องยนต์ระหว่างส่วนประกอบสองส่วน ส่วนอัตราการลดที่กําหนดโดยจํานวนของฟันบนเครื่องยนต์หนอนและจํานวนของ threads บนหนอน
ปริมาตรการทํางานแบบ VE
| ปริมาตรการทํางานแบบ VE | ||||||||||||
| รุ่น | คมปอร์ตผลิตระดับ (N.m) | ทอร์คการยึด (kN.m) | ทอร์คการเลื่อน (kN.m) | หนุนแกน (kN) | อุตสาหะ | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP | Tep การทํางาน ((°C) | การล็อคตัวเอง | น้ําหนัก ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 12 กิโลกรัม |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 18 กิโลกรัม |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 32 กิโลกรัม |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 28 กิโลกรัม |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 52 กิโลกรัม |
| 12 นิ้ว | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 65 กิโลกรัม |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 88 กิโลกรัม |
| 17 นิ้ว | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 135 กิโลกรัม |
| 21 นาที | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 192 กิโลกรัม |
| 25 นิ้ว | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 251 kg |
การใช้งาน
เครื่องยนต์หนอนถูกพบทั่วไปในเครื่องจักรและอุปกรณ์ต่างๆ รวมถึงระบบขนส่ง เครื่องจักรบรรจุภัณฑ์ ลิฟท์และลิฟท์และการใช้งานอุตสาหกรรมที่ต้องการการควบคุมการเคลื่อนไหวและการส่งมอบทอร์ค.
ลักษณะ
ข้อดีบางส่วนของเกียร์หนอนประกอบด้วย:
การลดอัตราการเร่งสูง: อัตราการเร่งหนอนมีอัตราการลดอัตราการเร่งสูง ทําให้มีการลดความเร็วที่สําคัญระหว่างแกนเข้าและแกนออกนี้ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่ทอร์คสูงและผลิตความเร็วต่ําที่จําเป็น.
การออกแบบที่คอมแพคต: ลักษณะที่คอมแพคตของเกียร์หนอนทําให้มันเหมาะสมสําหรับการใช้งานที่พื้นที่จํากัด การจัดวางแบบแกนของมันทําให้มีร่องรอยที่เล็กกว่าเมื่อเทียบกับระบบเกียร์อื่น ๆ
คุณสมบัติล็อคตัวเอง: เกียร์หนอนมีคุณสมบัติล็อคตัวเอง, หมายความว่าเกียร์หนอนไม่สามารถขับหนอนได้ง่ายคุณลักษณะนี้ทําให้เกียร์หนอนมีประโยชน์ในการใช้งานที่จําเป็นในการรักษาตําแหน่งหรือป้องกันการขับกลับ.
ความต้านทานแรงกระแทกสูง: เกียร์หนอนสามารถจัดการกับแรงกระแทกสูงเนื่องจากพื้นที่สัมผัสที่ใหญ่ระหว่างหนอนและฟันเกียร์หนอนทําให้มันเหมาะสําหรับการใช้งานภาระหนัก.
