รายละเอียดสินค้า:
|
| การใช้งาน: | ระบบติดตั้งติดตามแผงโซลาร์เซลล์ | สี: | ตามความต้องการ |
|---|---|---|---|
| ชีวิตภาคสนาม: | 30 ปี | เวลานำ: | 3 ~ 45 วัน |
| ประเภทเครื่องยนต์: | มอเตอร์ไฟฟ้า | การป้องกัน: | IP66 ปิด |
| ผลิตสแควร์: | 94*94 มม | ประสิทธิภาพการส่ง: | 40% |
| เน้น: | ระบบการติดตั้ง ไฟฟ้าสเวนดริเวนดริเวน,เครื่องขับเคลื่อนแบบเคลื่อนไหวไฟฟ้าแบบแกนเดียว,เครื่องติดตามแผ่นพลังแสงอาทิตย์ |
||

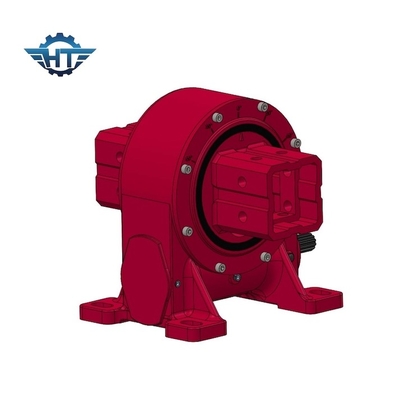

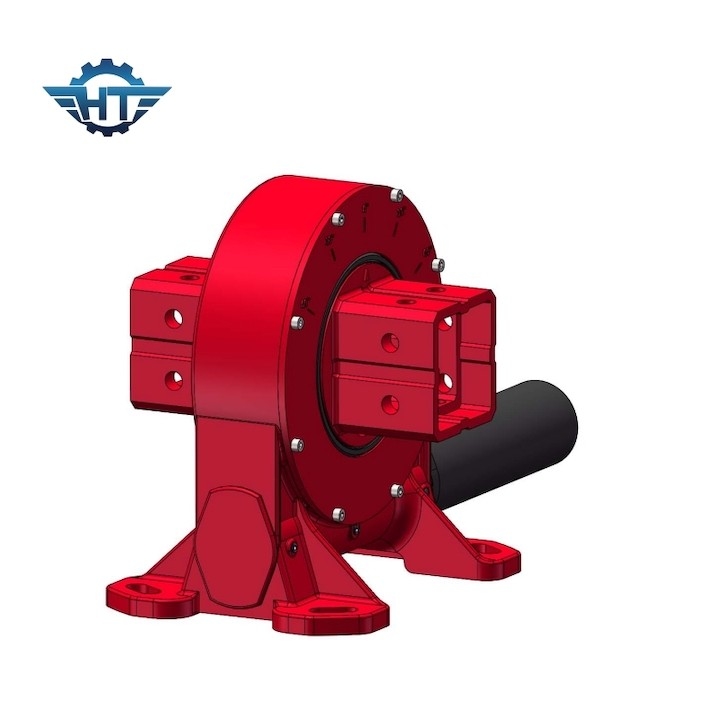

VE9 เครื่องขับเคลื่อนเคลื่อนไฟฟ้าสําหรับระบบติดตั้งเครื่องติดตามแผ่นแสงอาทิตย์แบบแกนเดียว
คําอธิบายของหนอน Gear Slewing Drive
เครื่องยนต์หนอนและหนอนมีแกนตั้งตรง และเมื่อหนอนหมุนมันเข้ากับฟันของเครื่องยนต์หนอน ทําให้มันหมุนเช่นกันมุมของฟันทรงสลิปบนหนอนสร้างการเคลื่อนไหวเลื่อน, ซึ่งส่งผลให้มีการลดเครื่องยนต์ระหว่างส่วนประกอบสองส่วน ส่วนอัตราการลดที่กําหนดโดยจํานวนของฟันบนเครื่องยนต์หนอนและจํานวนของ threads บนหนอน
เครื่องยางหนอนถูกใช้อย่างแพร่หลายในการใช้งานต่างๆ เนื่องจากลักษณะที่เป็นเอกลักษณ์ของพวกมัน. ข้อดีของเครื่องยางหนอนประกอบด้วย:
การลดอัตราการเร่งสูง: อัตราการเร่งหนอนมีอัตราการลดอัตราการเร่งสูง ทําให้มีการลดความเร็วที่สําคัญระหว่างแกนเข้าและแกนออกนี้ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่ทอร์คสูงและผลิตความเร็วต่ําที่จําเป็น.
การออกแบบที่คอมแพคต: ลักษณะที่คอมแพคตของเกียร์หนอนทําให้มันเหมาะสมสําหรับการใช้งานที่พื้นที่จํากัด การจัดวางแบบแกนของมันทําให้มีร่องรอยที่เล็กกว่าเมื่อเทียบกับระบบเกียร์อื่น ๆ
คุณสมบัติล็อคตัวเอง: เกียร์หนอนมีคุณสมบัติล็อคตัวเอง, หมายความว่าเกียร์หนอนไม่สามารถขับหนอนได้ง่ายคุณลักษณะนี้ทําให้เกียร์หนอนมีประโยชน์ในการใช้งานที่จําเป็นในการรักษาตําแหน่งหรือป้องกันการขับกลับ.
ความต้านทานแรงกระแทกสูง: เกียร์หนอนสามารถจัดการกับแรงกระแทกสูงเนื่องจากพื้นที่สัมผัสที่ใหญ่ระหว่างหนอนและฟันเกียร์หนอนทําให้มันเหมาะสําหรับการใช้งานภาระหนัก.
ปริมาตรการทํางานของ VE Model Slewing Drive
| ปริมาตรการทํางานแบบ VE | ||||||||||||
| รุ่น | คมปอร์ตผลิตระดับ (N.m) | ทอร์คการยึด (kN.m) | ทอร์คการเลื่อน (kN.m) | หนุนแกน (kN) | อุตสาหะ | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP | Tep การทํางาน ((°C) | การล็อคตัวเอง | น้ําหนัก ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 12 กิโลกรัม |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 18 กิโลกรัม |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 32 กิโลกรัม |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 28 กิโลกรัม |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 52 กิโลกรัม |
| 12 นิ้ว | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 65 กิโลกรัม |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 88 กิโลกรัม |
| 17 นิ้ว | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 135 กิโลกรัม |
| 21 นาที | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 192 กิโลกรัม |
| 25 นิ้ว | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 251 kg |
การใช้งาน
เครื่องขับเคลื่อนหมุนเครื่องยนต์หนอน คืออุปกรณ์กลไกที่ใช้ในการให้มีการเคลื่อนไหวหมุนในการใช้งานต่าง ๆที่ทํางานร่วมกันเพื่อผลิตทอร์คและควบคุมการหมุนของส่วนประกอบที่ขับเคลื่อนการออกแบบเฉพาะของเกียร์หนอนทําให้มีอัตราการเร่งสูงและความสามารถในการล็อคตัวเอง ทําให้มันเหมาะสมสําหรับการใช้งานหลาย ๆ อย่างที่นี่มีบางการใช้งานทั่วไปของหนอนเกียร์หมุน drive:
ระบบติดตามแสงอาทิตย์: เครื่องขับเคลื่อนหมุนเกียร์หนอนถูกใช้อย่างมากในระบบติดตามแสงอาทิตย์ เช่น แผ่นแสงอาทิตย์หรือตัวประกอบแสงอาทิตย์เครื่องขับเคลื่อนเหล่านี้ ทําให้แผ่นแสงอาทิตย์ หรือกระจกสามารถติดตามการเคลื่อนไหวของแสงอาทิตย์ได้การล็อคตัวเองของเกียร์หนอนช่วยในการรักษาตําแหน่งของแผ่น แม้แรงภายนอกและภาระลม
การก่อสร้างและอุปกรณ์หนัก: เครื่องขับเคลื่อนหมุนเครื่องยนต์หนอนพบการใช้งานในเครื่องจักรก่อสร้างและอุปกรณ์หนักที่ทําให้การหมุนของบัมหรือ jib ได้เรียบร้อยและควบคุมได้. อัตราการเร่งสูงของเกียร์หนอนทําให้การตั้งตําแหน่งและยกภาระหนักได้แม่นยํา
เครื่องหมุนอุตสาหกรรม: เครื่องขับเคลื่อนหมุนหนอนถูกใช้ใน เครื่องหมุนอุตสาหกรรมที่ใช้ในการหมุนวัตถุขนาดใหญ่และหนัก เครื่องหมุนเหล่านี้ถูกใช้ในอุตสาหกรรมการผลิต, สายการประกอบและระบบการจัดการวัสดุเมื่อมีความจําเป็นในการหมุนชิ้นงานหรือผลิตภัณฑ์เพื่อการแปรรูปการตรวจสอบ หรือการโอนระหว่างสถานีที่แตกต่างกัน
โรบอติกส์และอัตโนมัติ: เครื่องขับเคลื่อนหมุนเกียร์หนอนมีบทบาทสําคัญในการใช้งานหุ่นยนต์หลายชนิดสามารถเคลื่อนไหวได้อย่างแม่นยําและควบคุมได้เครื่องขับเคลื่อนเหล่านี้ยังถูกใช้ในระบบขนส่งอัตโนมัติ ที่มันอํานวยความสะดวกในการเคลื่อนไหวของสินค้าและวัสดุตามสายการผลิต
เครื่องเรือนลม: เครื่องเรือนหนอนถูกใช้ในระบบเครื่องเรือนลม. พวกมันช่วยในการควบคุมการเลื่อนลม ซึ่งเป็นการปรับทิศทางของเครื่องเรือนลมเพื่อให้การเก็บพลังงานจากลมสูงสุดคุณสมบัติการล็อคตัวเองของเกียร์หนอนรับประกันว่าทูไบน์ยังคงถูกต้องสอดคล้องกับทิศทางลม.
แอนเทนนาจานดาวเทียม: เครื่องขับเคลื่อนเครื่องยนต์หนอนถูกใช้ในแอนเทนนาจานดาวเทียมเพื่อติดตามและตั้งตําแหน่งมันทําให้แอนเทนน์สามารถติดตามดาวเทียมได้อย่างแม่นยํา และรักษาการเชื่อมต่อที่มั่นคงแม้กระทั่งเมื่อถูกนํามาใช้กับปัจจัยสิ่งแวดล้อม เช่น ลมหรือการสั่นสะเทือน
นี่เป็นเพียงตัวอย่างเล็กน้อยของการใช้งานมากมายของหนอนเกียร์หมุน drive. ความแข็งแรงของพวกเขาและคุณสมบัติการล็อคตัวเองทําให้มันเหมาะสําหรับอุตสาหกรรมต่างๆ ที่ต้องการการเคลื่อนไหวหมุนที่แม่นยําและการส่งมอบทอร์ค.
