รายละเอียดสินค้า:
|
| แบบอย่าง: | แกนเดี่ยว 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | เครื่องยนต์: | ไฟฟ้า, ไฮดรอลิก, สเต็ปเปอร์, เซอร์โว |
| ติดตั้ง: | ติดตั้งในแนวตั้ง | แอปพลิเคชัน: | ตัวติดตามแสงอาทิตย์แบบเอียงบนหลังคา |
| ความแม่นยำ: | 0.15 องศา | บริการ OEM: | มีอยู่ |
| เน้น: | VE9 CE Enclosed Slewing Drive,ไดรฟ์ Slewing แบบปิด IP66 Sealing,IP66 Sealing Motor Slewing Drive |
||

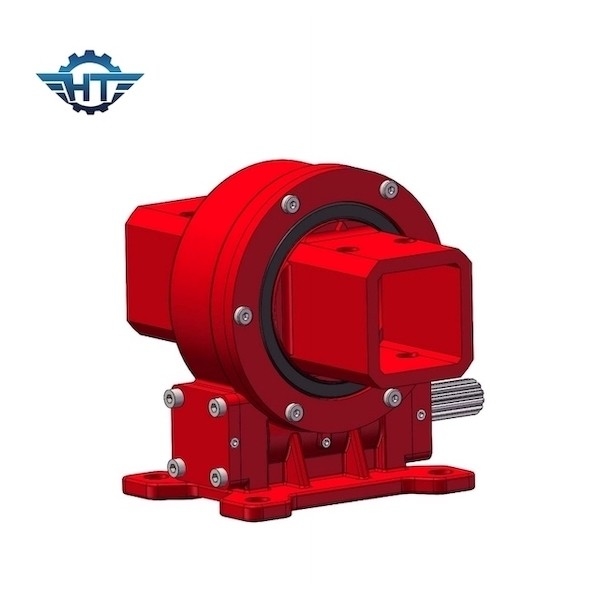

VE9 CE ตัวลดการแกว่งในแนวตั้ง, การปิดผนึก IP66 สำหรับตัวติดตามแสงอาทิตย์แบบเอียงบนหลังคา
ตัวลดการแกว่งในแนวตั้ง Description
ไดรฟ์แกว่ง VE9 ที่มีความแม่นยำสูงช่วยให้ระบบแอคทีฟสามารถติดตามดวงอาทิตย์ได้โดยการปรับให้เข้ากับการหมุนของโลกที่สัมพันธ์กับดวงอาทิตย์การใช้งานพลังงานแสงอาทิตย์รวมถึงเครื่องติดตามเซลล์แสงอาทิตย์ (PV), เฮลิโอสแตท, รางพลังงานแสงอาทิตย์, เซลล์แสงอาทิตย์แบบเข้มข้น (CPV) และเครื่องยนต์สเตอร์ลิงไดรฟ์แบบหมุนของเราสามารถติดตั้งในแนวนอน แนวตั้ง และมุมเอียงได้ จึงสามารถวางแนวได้ไม่จำกัด
Slewing Drive มีหลายประเภทเช่นแบบปิด, ประเภทตัวเรือนเปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำสูง, ประเภทไดรฟ์หนอน ฯลฯ ไดรฟ์แกว่งขึ้นอยู่กับตลับลูกปืนแกว่งที่มีแรงบิดขณะเอียงที่แข็งแกร่งและฟังก์ชั่นล็อคตัวเองแบบสถิตพื้นผิวสัมผัสของฟันส่วนใหญ่ได้รับการออกแบบมาเป็นพิเศษสำหรับการขับของบรรทุกสูง
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
ระบบติดตามแกนเดียวเอียง
แกนเดี่ยวเอียงเหมาะสำหรับละติจูดที่สูงกว่า 30 องศา และมุมละติจูดถูกชดเชยด้วยมุมเอียงของแกนหมุนจากนั้นติดตามระดับความสูงของดวงอาทิตย์ในทิศทางของแกนหมุน เพื่อให้สามารถผลิตไฟฟ้าจากเซลล์แสงอาทิตย์เพิ่มขึ้นได้ดียิ่งขึ้นโดยทั่วไป การผลิตไฟฟ้าจะเพิ่มขึ้น 25% ถึง 35% เมื่อเทียบกับขายึดแบบตายตัว
