รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | 9 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | ประสิทธิภาพ: | 40% |
| ความแม่นยำ: | ≤ 0.15 องศา | ตัวขับเฟืองตัวหนอน: | 24VDC |
| สี: | ตามที่ขอ | แอปพลิเคชัน: | เครนอุตสาหกรรมขนาดเล็ก |
| เน้น: | ไดรฟ์วงแหวนแกว่งเครนอุตสาหกรรม,ไดรฟ์วงแหวนแกว่ง 42CrMo,ไดรฟ์แกว่งขนาดเล็ก 42CrMo |
||

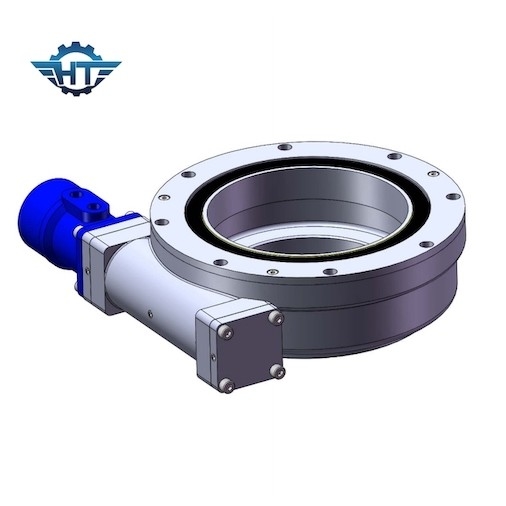

IP66 ตัวขับวงแหวนแกว่งแบบปิดสำหรับเครนอุตสาหกรรมขนาดเล็ก
Worm Gear Slew Drive คำอธิบาย
ไดรฟ์แกว่งเฟืองตัวหนอนของ Hangtuo ประกอบด้วยตัวเรือน เฟืองแกว่ง ตัวหนอนซองจดหมาย การปิดผนึก และชิ้นส่วนอะไหล่อื่นๆนอกจากนี้เรายังสามารถจับคู่มอเตอร์อิเล็กทรอนิกส์ 12/24V, สเต็ปเปอร์มอเตอร์, เซอร์โวมอเตอร์ และมอเตอร์ไฮดรอลิก ซึ่งสามารถเคลื่อนที่ได้ไม่เพียงแค่ทิศทางตามเข็มนาฬิกาเท่านั้น แต่ยังสามารถหมุนทิศทางทวนเข็มนาฬิกาได้อีกด้วย
ผลิตภัณฑ์ของเรามีจำนวนมากภายใต้ระบบการควบคุมคุณภาพอย่างเข้มงวดในโรงงานของเราเองบริษัทของเราได้ผ่านระบบคุณภาพ ISO9001 และได้รับการรับรอง CE ซึ่งจำเป็นสำหรับกำหนดเองในประเทศยุโรป
ข้อดี
โมดูลาร์
เนื่องจากการผสานรวมของไดรฟ์แกว่งสูง ผู้ใช้จึงไม่จำเป็นต้องซื้อและประมวลผลอุปกรณ์เสริมแต่ละชิ้นที่ประกอบอุปกรณ์แกว่งทีละชิ้น ซึ่งช่วยลดขั้นตอนการเตรียมการในช่วงเริ่มต้นของการผลิตผลิตภัณฑ์ได้ในระดับหนึ่ง ซึ่งจะช่วยปรับปรุงอย่างมาก ผลิตภาพแรงงาน
ความปลอดภัย
เฟืองตัวหนอนและตัวขับตัวหนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับนั่นคือมีเพียงตัวหนอนเท่านั้นที่สามารถขับเคลื่อนด้วยตัวหนอนได้ แต่ตัวหนอนไม่สามารถขับเคลื่อนด้วยเฟืองตัวหนอนคุณลักษณะนี้ทำให้อุปกรณ์ขับเคลื่อนแกว่งใช้กันอย่างแพร่หลายในการยก งานทางอากาศ และอุปกรณ์อื่นๆในขณะที่ปรับปรุงเนื้อหาทางเทคโนโลยีของเครื่องยนต์หลัก ยังช่วยเพิ่มเสถียรภาพในการทำงานและปัจจัยด้านความปลอดภัยของเครื่องยนต์หลักอีกด้วย
การออกแบบเมนเฟรมแบบง่าย
เมื่อเทียบกับเกียร์ธรรมดา เกียร์หนอนสามารถรับอัตราส่วนการลดลงที่ค่อนข้างใหญ่ในบางกรณี สามารถละเว้นชิ้นส่วนลดทอนสำหรับเครื่องยนต์หลัก ซึ่งจะช่วยลดต้นทุนการจัดซื้อสำหรับลูกค้า และลดอัตราความล้มเหลวของเครื่องยนต์หลักอย่างมาก.
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
บรรจุภัณฑ์และการขนส่ง
บรรจุภัณฑ์ภายใน: ฟิล์มพลาสติกป้องกันสนิม ;ถุงพลาสติกสูญญากาศ
บรรจุภัณฑ์ด้านนอก: กล่องแข็ง;กล่องไม้ ;พาเลทไม้
เงื่อนไขการจัดส่ง: โดยด่วน;โดยเครื่องบิน;โดยทางบกทางทะเล
สำหรับตัวอย่าง เนื่องจากไดรฟ์ฆ่ามีขนาดเล็ก แต่มีน้ำหนักมาก การขนส่งทางทะเลจึงไม่คุ้มค่า ขณะที่การขนส่งด่วนเป็นวิธีที่ประหยัด พนักงานโลจิสติกส์ของเราจะขอให้ TNT, DHL, UPS, FEDEX เปรียบเทียบการขนส่งด่วน ราคาเพื่อที่จะหาวิธีที่คุ้มค่าที่สุด
หากสั่งซื้อจำนวนมากในอนาคต ขอแนะนำให้จัดส่งทางทะเล
