รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กหล่อ | ล็อคตัวเอง: | ใช่ |
|---|---|---|---|
| แรงบิดเอียง: | 54.4 กิโลนิวตันเมตร | ถือแรงบิด: | 40.5 กิโลนิวตันเมตร |
| แอปพลิเคชัน: | รถบรรทุกติดเครน | ไซต์การติดตั้ง: | ทุ่งโล่ง |
| บรรจุภัณฑ์: | กล่องไม้อัด | เครื่องยนต์: | มอเตอร์ไฟฟ้ากระแสสลับ |
| เน้น: | ไดรฟ์ Slewing แบบปิดขนาด 12 นิ้ว,Slewing Drive สำหรับระบบติดตามแสงอาทิตย์ IP66,IP66 Slewing Drive Gearbox |
||

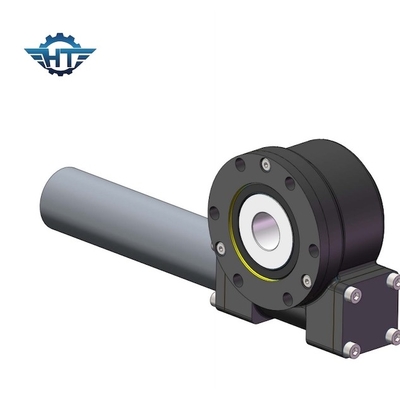

ไดรฟ์แกว่งบ้านแบบปิด, IP66 ขนาด 12 นิ้วพร้อมมอเตอร์ AC สำหรับรถบรรทุกติดเครน
ไดรฟ์แกว่งบ้านล้อมรอบ Description
เราขอเสนอตัวขับแกว่งแบบปิดที่มีคุณภาพซึ่งออกแบบมาเป็นพิเศษสำหรับแท่นทำงานทางอากาศและเครื่องจักรก่อสร้างอุปกรณ์ขับเคลื่อนการแกว่งแบบปิดของเรายังใช้กันอย่างแพร่หลายในแอพพลิเคชั่นระบบติดตามแสงอาทิตย์ PV, CPV, STP, CSP
เราใช้กระบวนการทดสอบคุณภาพผลิตภัณฑ์ที่เข้มงวด
เรากำลังดำเนินการควบคุมคุณภาพโดยรวมตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์สำเร็จรูป แต่ละกระบวนการจะได้รับการตรวจสอบโดยผู้ตรวจสอบพิเศษที่มีวิธีการทดสอบอุปกรณ์ตรวจจับ
เราสามารถทำการทดสอบอายุการใช้งานของไดรฟ์แกว่ง ไดรฟ์แกว่งหมุนบนเครื่องมือทดสอบที่มีโหลดในแนวแกน โหลดในแนวรัศมี และโมเมนต์การเอียงของลูกค้าแบริ่ง เกียร์ สลักเกลียว และส่วนประกอบต่างๆ ได้รับการประเมินจากปัจจัยหลายประการที่อาจส่งผลต่อประสิทธิภาพการทำงาน รวมถึงความแข็งแรงและความสมบูรณ์ โหลดและความเร็ว แรงบิดและการสั่นสะเทือน ลักษณะทางโลหะวิทยาและมิติ และผลกระทบต่อสิ่งแวดล้อมการทดสอบอื่นๆ สามารถดำเนินการได้ตามความต้องการของลูกค้า เพื่อให้แน่ใจว่าตรงตามข้อกำหนดเฉพาะ และวิเคราะห์ความล้มเหลวและการสึกหรอ
การทดสอบวงจรชีวิตยืนยันว่าการเปลี่ยนแปลงใดๆ กับส่วนประกอบ วัสดุ หรือกระบวนการผลิตจะไม่ส่งผลกระทบในทางลบต่อคุณลักษณะของตลับลูกปืนและตัวหนอนการทดสอบอายุการใช้งานของ slewing drive ไม่ได้เป็นเพียงการคำนวณเชิงทฤษฎีเท่านั้น แต่ยังต้องได้รับการพิสูจน์ในการทดสอบอย่างละเอียดถี่ถ้วน
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
แอปพลิเคชั่น
ไดรฟ์แกว่งจะใช้เมื่อต้องหมุนชิ้นส่วนโครงสร้างในเครื่องจักรตามแกนคงที่ในทิศทางตรงกันข้ามกับส่วนอื่น ในขณะเดียวกันก็รับประกันการเชื่อมต่อตามแนวแกนและแนวรัศมีระหว่างสองส่วน
