รายละเอียดสินค้า:
|
| พิมพ์: | ซีรี่ส์ SE ที่แนบมา | แอปพลิเคชัน: | แท่นยึดรถ |
|---|---|---|---|
| คนขับ: | มอเตอร์ไฮดรอลิก | IP เกรด: | IP66, IP65 |
| สี: | ตามที่ขอ | ประสิทธิภาพ: | 40% |
| แบบอย่าง: | SE9 นิ้ว | อัตราส่วน: | 61:1 |
| เน้น: | IP65 Worm Gear Slewing Ring,Worm Gear Slewing Ring 380V,IP65 ไดรฟ์แบริ่งแกว่ง |
||

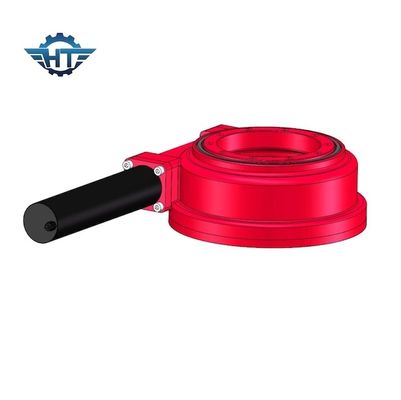

IP66 ไดรฟ์แกว่งแบบปิดพร้อมมอเตอร์ไฮดรอลิกสำหรับแท่นจับยึดรถยนต์
รายละเอียดไดรฟ์แกว่งที่แนบมา
ไดรฟ์แกว่งนั้นสมบูรณ์แบบสำหรับสถานการณ์ที่ต้องการทั้งการถือน้ำหนักและแรงบิดในการหมุนจากกระปุกเกียร์เดียวกันการใช้งานทั่วไป ได้แก่ เครื่องติดตามแสงอาทิตย์ กังหันลม จานดาวเทียมและเรดาร์ เครนรถบรรทุก รถยก อุปกรณ์เอนกประสงค์ อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถยกยาง รถขุด และลิฟต์ยานยนต์
SE7 Slewing Drive พารามิเตอร์ทางเทคนิค
| ชื่อผลิตภัณฑ์ | SE7 ไดรฟ์แกว่งพร้อมมอเตอร์เกียร์ 43Nm 24Vdc |
| แรงบิดเอาต์พุต | 1750 นิวตันเมตร ;1291.5 ft.lbs |
| แรงบิดช่วงเวลาการเอียง | 10500 นิวตันเมตร;7749 ft.lbs |
| ถือแรงบิด | 13200 นิวตันเมตร ;9741.6 ft.lbs |
| โหลดตามแนวแกน | 132 กิโลนิวตัน ;29700 ปอนด์ |
| โหลดเรเดียล | 58 กิโลนิวตัน ;13050 ปอนด์ |
| ทางเลือกของมอเตอร์ | มอเตอร์ไฟฟ้ากระแสสลับ 380V/220V ;สเต็ปเปอร์มอเตอร์ ;มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่;แกนเดี่ยว;CPV/HCPV;จานพลังงานแสงอาทิตย์;พาราโบลา;โซลาร์ทาวเวอร์ |
| คุณสมบัติการสมัคร | ระบบติดตามแสงอาทิตย์ เครื่องจักรอุตสาหกรรม |
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
คุณสมบัติที่สำคัญ
1. ระบบพร้อมติดตั้งพร้อมวงแหวนหมุนในตัวและง่ายต่อการรวมเข้ากับแอพพลิเคชั่นที่มีอยู่
2. ลดต้นทุนการบำรุงรักษา
3. แพ็คเกจกะทัดรัดสำหรับการติดตั้งที่ประหยัดพื้นที่
4. มีหน้าแปลนสำหรับมอเตอร์ไฟฟ้ามาตรฐานและมอเตอร์ไฮดรอลิกทุกรุ่น
5. หนอนขับเคลื่อน
6. ระบบรางน้ำปิดผนึก
7. โครงสร้างแบบโมดูลาร์ช่วยให้ปรับเปลี่ยนได้อย่างรวดเร็ว
8. Extended life-Housing ซึ่งปิดล้อมเฟืองอย่างสมบูรณ์ (อ่างเก็บน้ำไขมัน ป้องกันการปนเปื้อน และสัมผัส)
9. ความสามารถในการรับน้ำหนักสูงสุดในการออกแบบที่กะทัดรัด
