รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | SE14 | ถือแรงบิด: | 54200 นิวตันเมตร |
|---|---|---|---|
| แรงบิดเอียง: | 68000 นิวตันเมตร | แรงบิดเอาต์พุต: | 6550 นิวตันเมตร |
| โหลดตามแนวแกนแบบสถิต: | 680 kN | โหลด Radical แบบคงที่: | 230 กิโลนิวตัน |
| วัตถุดิบ: | 50Mn, 42CrMo | น้ำหนัก: | 63 กก. |
| เน้น: | ไดรฟ์ Slewing แบบปิด 63 กก.,วิศวกรรมเครื่องกล,63kg Worm Gear Slew Drive |
||

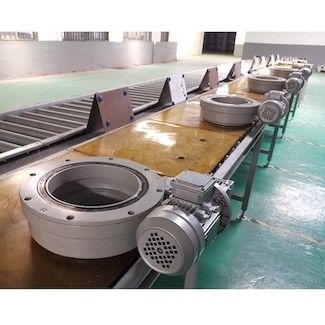

Worm Gear กระปุกเกียร์ไฮดรอลิก Slew พร้อมตัวเรือนสำหรับตัวติดตามพลังงานแสงอาทิตย์แบบเปิดโล่ง
กระปุกเกียร์ไฮดรอลิก Slew Description
ไดรฟ์เลื่อนมาตรฐานติดตั้งตัวเรือนแบบเปิดในขณะที่ตัวเรือนแบบเปิดไม่สามารถให้คะแนน IP ของชิ้นส่วนได้ดีไดรฟ์แกว่งของ Hangtuo นั้นมีตัวเรือนแบบปิดซึ่งให้การป้องกันทางเข้าของตัวขับแกว่งด้วย IP66ที่ช่วยให้ไดรฟ์แกว่งสามารถทำงานได้ในสภาพแวดล้อมที่รุนแรงไดรฟ์แกว่งของเรามีคุณสมบัติของเพลาหนอนนาฬิกาทรายแบบล็อคตัวเองเมื่ออินพุตของแหล่งพลังงานกลับคืนสู่สภาพเป็นกลาง เพลาตัวหนอนจะล็อคโหลดให้อยู่ในตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรกภายนอก
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
แอปพลิเคชั่น
ไดรฟ์แกว่งสามารถใช้เป็นองค์ประกอบโครงสร้างและการเชื่อมต่อที่สำคัญที่ใช้ในวิศวกรรมเครื่องกล รถขุด ระบบเสาอากาศ อุตสาหกรรมอุปกรณ์ทางการแพทย์ การทหาร เทคโนโลยีนอกชายฝั่ง เครนท่าเรือในยานพาหนะรถไฟ เครนดาดฟ้าเรือ รถบรรทุกติดเครน และเครนก่อสร้างกล้องโทรทรรศน์ เครื่องเจาะอุโมงค์ รถพ่วง กังหันลม พลังงานแสงอาทิตย์ และการบินและอวกาศ
