รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo, QT | แบบอย่าง: | SDE7 |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | แรงบิดเอาต์พุต: | 0.8 kNm |
| ถือแรงบิด: | 6 kNm | แรงบิดเอียง: | 9.2 kNm |
| ประสิทธิภาพ: | 40% | สี: | ขึ้นอยู่กับ RAL |
| เน้น: | slewing ring drive,worm drive motor |
||

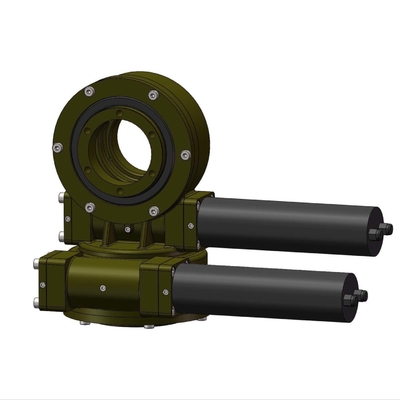

กล่องเกียร์ไดรฟ์ SDE Slew แบบกำหนดเองสำหรับเสาอากาศรับสัญญาณดาวเทียมแบบติดตามสองแกนและCSP
รายละเอียดกระปุกเกียร์ Slew Drive
ไดรฟ์แกว่งของ Hangtuoประกอบด้วยตัวเรือน, ตลับลูกปืนแกว่ง, ซีล, ตัวหนอนห่อหุ้มด้วยอะไหล่บางส่วนที่เสร็จสมบูรณ์นอกจากนี้เรายังสามารถผลิตมอเตอร์ไฟฟ้าและมอเตอร์ไฮดรอลิกที่ใช้สำหรับไดรฟ์แกว่ง ซึ่งสามารถเคลื่อนที่ตามทิศทางตามเข็มนาฬิกาและหมุนตามเข็มนาฬิกาทวนเข็มนาฬิกาได้
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
ความได้เปรียบ
1. โมเมนต์พลิกกลับแรงตามวงแหวนแกว่ง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. ขับของที่ใหญ่ขึ้นเพื่อใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ที่ดีขึ้น
แอปพลิเคชั่น
อุปกรณ์แกว่งสองแกนของ Hangtuo สามารถหมุนรอบแกนอิสระสองแกนและแยกจากกันเพื่อสร้างแรงบิด ส่งผลให้มีการส่งผ่านที่เสถียรและแม่นยำสูงที่หลากหลายการใช้งานรวมถึงเครื่องติดตามแสงอาทิตย์, ฮีลิโอสแตท, เซลล์แสงอาทิตย์แบบเข้มข้น (CPV) และเสาอากาศดาวเทียมและวิทยุ
