รายละเอียดสินค้า:
|
| วัสดุ: | QT | พิมพ์: | ตัวหนอนและตัวหนอน |
|---|---|---|---|
| เวลาชีวิต: | 30 ปี | แอปพลิเคชัน: | เครื่องติดตามแสงอาทิตย์แบบแกนคู่ |
| อัตราทดเกียร์: | 57 | ที่อยู่อาศัยล้อมรอบ: | ใช่ |
| ฟันเฟือง: | น้อยกว่า 0.1 องศา | ประสิทธิภาพ: | 40% |
| เน้น: | slewing ring drive,small slew drive |
||

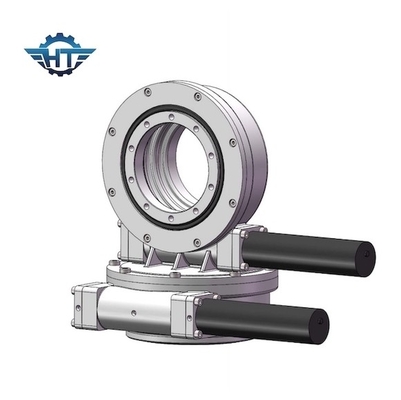

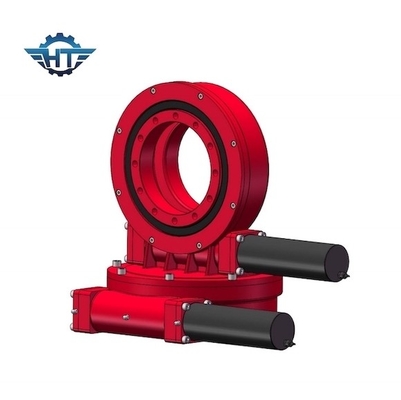

QT Material Dual Axis Slew Drive ถือแรงบิด 13 KNm สำหรับระบบติดตามแสงอาทิตย์
ไดรฟ์ Slew สองแกน คำอธิบาย
SDE7 Slewing Drive สำหรับเครื่องติดตามพลังงานแสงอาทิตย์แบบสองแกน
ชื่อยี่ห้อ: HT
จำนวนรุ่น: SDE3A
สภาพ: ใหม่
ให้บริการหลังการขาย: วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ
แรงบิดเอาต์พุต: 2000 Nm
แรงบิดขณะเอียง: 13500 N,m
แรงบิดถือ: 13200 Nm
พิกัดแกน: 34 KN
คะแนนเรเดียล: 58 KN
อัตราทดเกียร์: 57:1
ความแม่นยำในการติดตาม: ≤ 0.1°
มอเตอร์: 12V, 24V, มอเตอร์ DC, 380V, มอเตอร์ไฟฟ้ากระแสสลับ 220V
น้ำหนักสุทธิ: 56 Kg
เวลาจัดส่ง: ภายใน 15 วันทำการหลังจากยืนยันการสั่งซื้อและได้รับการชำระเงินแล้ว
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ |
705กก.
|
แอปพลิเคชั่น
แอปพลิเคชันไดรฟ์แกว่งที่ใช้บ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือเครื่องติดตามแสงอาทิตย์แบบสองแกน เช่น ฮีลิโอสแตทและโฟโตโวลตาอิกแบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
ข้อมูลจำเพาะ Positioner สองแกน SDE
1) SDE series slewing drive ใช้กันอย่างแพร่หลายสำหรับชิ้นส่วนการหมุนสัมพัทธ์ของตัวติดตามแสงอาทิตย์
2) ตัวติดตามแกนคู่ของ Solar PV และ Solar
ไดรฟ์สวิงแบบสองแกน SDE รับประกันอายุการใช้งาน 30 ปีของตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเรารับรองส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, การรับรอง CE เพื่อยืดอายุภาคสนามให้สูงสุด
