รายละเอียดสินค้า:
|
| แบบอย่าง: | VE9 สวิงรีดิวเซอร์ | คุณสมบัติ: | ล็อคตัวเองย้อนกลับ |
|---|---|---|---|
| อัตราส่วน: | 61:1 | แอปพลิเคชัน: | ระบบติดตามอัจฉริยะ |
| แรงดันไฟฟ้าของไดรเวอร์: | 12V, 24V, 48V, 220V, 230V | IP Class: | IP66 |
| สี: | ตามที่ขอ | ประสิทธิภาพ: | 40% |
| เน้น: | มอเตอร์ไดรฟ์แกว่งแนวตั้งเดี่ยว,มอเตอร์ขับเคลื่อนแกว่ง 48V,48V Solar Tracker Slewing Drive |
||

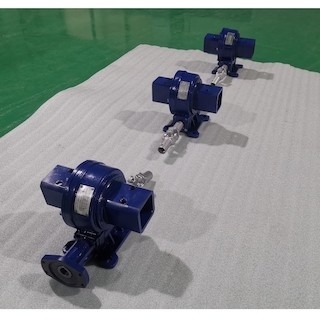

เกียร์แกว่งแนวตั้งเดี่ยวขนาด 9 นิ้วสำหรับเชื่อมโยงระบบติดตามพลังงานแสงอาทิตย์อัจฉริยะหนึ่งแกน

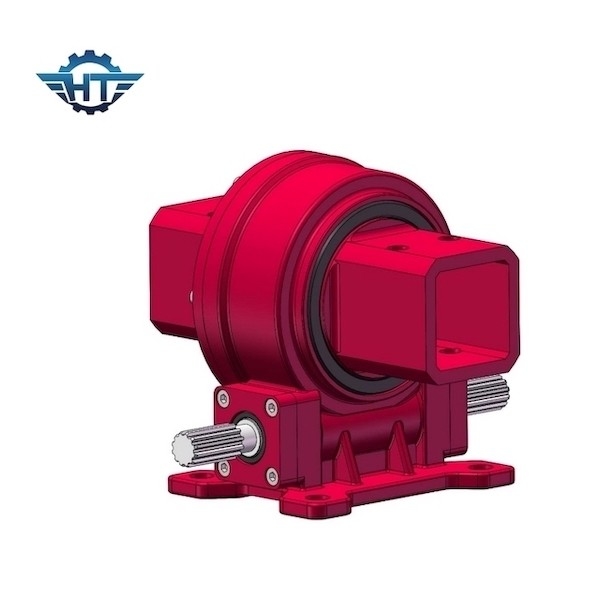

VE9 Vertical Slew Drive Gearbox Description
เกียร์ทดรอบใช้เกียร์ทุกระดับเพื่อให้บรรลุวัตถุประสงค์ของการชะลอตัวตัวลดประกอบด้วยคู่เกียร์ทุกระดับตัวอย่างเช่น สามารถใช้เกียร์ขนาดเล็กเพื่อขับเคลื่อนเฟืองขนาดใหญ่เพื่อให้บรรลุเป้าหมายในการลดความเร็ว จากนั้นจึงใช้โครงสร้างแบบหลายขั้นตอน, ความเร็วจะลดลงอย่างมาก.
การออกแบบแนวตั้ง VE9 เป็นจุดสว่างที่ใหญ่ที่สุดของไดรฟ์แกว่ง Hangtuo การออกแบบแนวตั้งส่วนใหญ่จะใช้สำหรับระบบติดตามแสงอาทิตย์ โครงสร้างพิเศษช่วยลดความซับซ้อนของโครงสร้างที่ซับซ้อนของวงเล็บระบบติดตามแสงอาทิตย์แกนเดียว ลดต้นทุนของระบบทั้งหมด แนวตั้ง การออกแบบมีบทบาทในการแข่งขันมากขึ้นในตลาดเครื่องติดตามพลังงานแสงอาทิตย์
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
แอปพลิเคชันไดรฟ์แกว่งที่ใช้บ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือเครื่องติดตามแสงอาทิตย์แบบสองแกน เช่น ฮีลิโอสแตทและโฟโตโวลตาอิกแบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
ข้อมูลจำเพาะ Positioner สองแกน SDE
