รายละเอียดสินค้า:
|
| แบบอย่าง: | 5 นิ้ว | อัตราทดเกียร์: | 37:1 |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบเฉียง | กำลังไฟฟ้าเข้า: | กระแสตรง/ไฟฟ้ากระแสสลับ |
| ความเร็วในการป้อนข้อมูล: | 0-1 รอบต่อนาที | วัสดุ: | เหล็กหล่อ |
| ตำแหน่งการติดตั้ง: | ใดๆ | ระดับเสียง: | ≤50dB |
| เน้น: | slew drive motor,slewing ring gear |
||

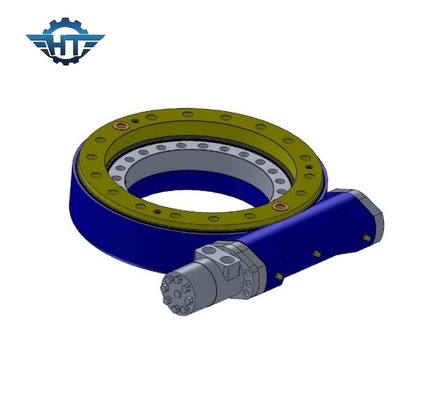

กล่องเกียร์ไดรฟ์แกว่งประเภทแนวนอน SE5 พร้อมใบรับรอง CE สำหรับระบบติดตามแสงอาทิตย์แบบเฉียง

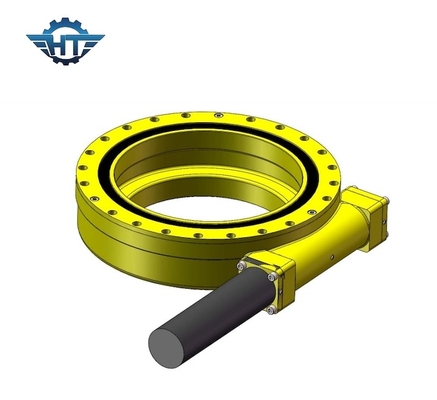

คำอธิบาย SE5 Slewing Drive
ระบบขับเคลื่อนหนอนสลิวเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยวงแหวนแกว่ง แผ่นฐาน และตัวหนอนยูนิตนี้นำข้อดีของ Slewing Ring และ Worm มารวมไว้ในยูนิตเดียว
เหมาะสำหรับการใช้งานที่ต้องการการหมุนที่ช้าด้วยการเคลื่อนที่แบบต่อเนื่องหรือแบบเป็นรอบที่สามารถรับน้ำหนักรวมกันได้ผลิตภัณฑ์นี้มีขนาดมาตรฐานสำหรับการต่อพ่วงกับมอเตอร์ไฟฟ้าหรือไฮดรอลิก ตลอดจนการต่อพ่วงทั้งระบบกับอุปกรณ์
เนื่องจากความกะทัดรัด ความแข็งแกร่งสูง และข้อได้เปรียบอื่นๆ ที่กล่าวถึง ระบบขับเคลื่อนตัวหนอนจึงถูกนำมาใช้ในอุปกรณ์ต่างๆ เช่น แท่นประกอบแบบเคลื่อนที่ ระบบดาวเทียม เครนยกของแบบไฮดรอลิกบนรถขนส่งสินค้า เครนสำหรับเรือเดินทะเลขนาดเล็ก บันไดหมุนที่ยืดออกได้ ในชุดล้อขนาดใหญ่ ผู้ขนส่งพอร์ทัลทางทะเล
พารามิเตอร์ของรุ่น SE Slewing Drive
| พารามิเตอร์ประสิทธิภาพของโมเดล SE | ||||||||||
| แบบอย่าง | อัตราส่วน | พิกัดเอาต์พุตแรงบิด | แรงบิดเอียง | แรงบิดถือ | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31:1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
ข้อดี
1. หมุนได้ 360 องศา
2. การต่อมอเตอร์ขับจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์ผู้ผลิตกำหนดไว้ล่วงหน้าแล้วจากโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง;ดังนั้นจึงไม่จำเป็นต้องใช้เบรก
7. วิธีการสตาร์ทและหยุดที่ง่ายและคล่องแคล่ว
