รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | SE21" |
|---|---|---|---|
| อัตราทดเกียร์: | 125:1 | จัดอันดับแรงบิดเอาท์พุท: | 16 kNm |
| แรงบิดเอียง: | 205 กิโลนิวตันเมตร | ประสิทธิภาพ: | 40% |
| สี: | RAL 9006 หรือตามที่ร้องขอ | ||
| เน้น: | SE 21 Worm Gear Slew Drive,เกียร์หนอนแรงบิดสูง Slew Gear,50Mn Worm Gear Slew Drive |
||

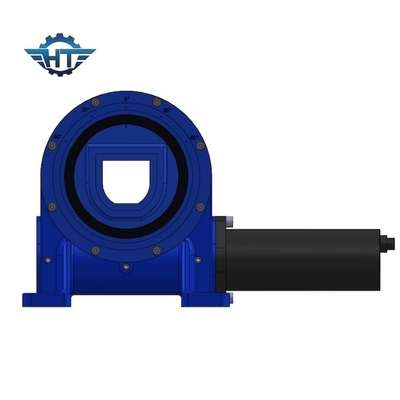

SE21 ตัวลดความเร็วแรงบิดสูง Worm Gear Slew Drive สำหรับหุ่นยนต์และเครื่องจักรก่อสร้าง
คำอธิบายของ Worm Gear Slew Drive
แหล่งกำเนิดสินค้า: Jiangsu ประเทศจีน (แผ่นดินใหญ่)
ชื่อยี่ห้อ: Hangtuo
คะแนนแกนคงที่:1600 KN
คะแนนรัศมีคงที่: 640 KN
พิกัดแนวแกนแบบไดนามิก: 385 KN
คะแนนรัศมีแบบไดนามิก: 335 KN
สภาพ: ใหม่
แรงบิดเอาต์พุต: 16 kNm
อัตราทดเกียร์:125:1
แรงบิดขณะเอียง: 205 KN.m
แรงบิดถือ:105 KN.m
เครื่องยนต์:125CC,160CC,200CC มอเตอร์ไฮดรอลิก
ให้บริการหลังการขาย: วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ
Hangtuo slewing drives และ slewing bearing/ring สามารถใช้กับอุปกรณ์ก่อสร้างและระบบหุ่นยนต์อัตโนมัติ เช่น รถบรรทุกติดเครน carnes นอกชายฝั่ง รถขุด
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
Axial โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
ข้อดี
1. โมเมนต์พลิกกลับอย่างแรง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. การสัมผัสหลายฟันความสามารถในการรับน้ำหนักสูง
4. ฟังก์ชั่นล็อคตัวเอง
