รายละเอียดสินค้า:
|
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| แอปพลิเคชัน: | ขายึดแบบปรับได้ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | มอเตอร์เกียร์ฮอลล์เซนเซอร์ | การติดตั้ง: | แนวตั้ง |
| สี: | ตามที่ขอ | ฟันเฟือง: | 0.15° |
| เน้น: | ไดรฟ์แหวน Slew ล็อคตัวเองแบบย้อนกลับ,เซ็นเซอร์ Hall Sensor Worm Gear Slewing Ring,ไดรฟ์ฆ่าหนอนล็อคตัวเองแบบย้อนกลับ |
||

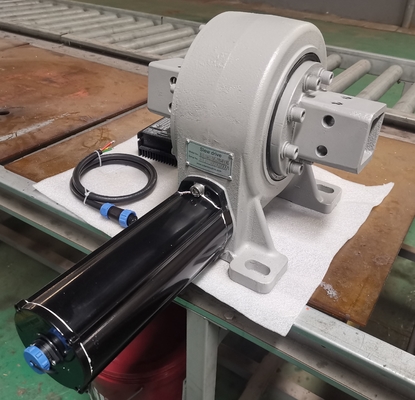

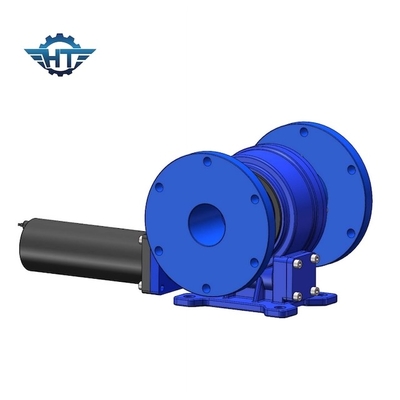

แหวนแกว่งเกียร์หนอนล็อคตัวเองย้อนกลับ 9 นิ้วสำหรับขายึดแบบปรับได้
แหวนแกว่งเกียร์หนอนล็อคตัวเอง Description
คุณลักษณะที่โดดเด่นของตัวขับเฟืองตัวหนอนแบบโรตารี่คือคุณลักษณะระหว่างการล็อคตัวเองแบบคงที่และการล็อคตัวเองแบบไดนามิกเมื่อประสิทธิภาพการเริ่มต้น ηA ≤ 0.5 จะมีการล็อคตัวเองแบบคงที่ในตอนนี้ มันเป็นไปไม่ได้ที่จะขับตัวหนอนด้วยการหมุนลูกปืนแกว่งบางครั้งการล็อคตัวเองนี้อาจใช้ไม่ได้ผลด้วยแรงภายนอก เช่น การสั่นจากภายนอกในเวลานี้ ตัวหนอนสามารถขับเคลื่อนด้วยตลับลูกปืนหมุนแบบหมุนได้เมื่อประสิทธิภาพเชิงกลในการทำงาน η ≤ 0.5 มุมเกลียว γm=2.5°~4° ซึ่งสามารถบรรลุการล็อคตัวเองแบบไดนามิก (นั่นคือ การล็อคอัตโนมัติระหว่างการเคลื่อนไหว) ซึ่งสามารถทำได้โดยอาศัยความเค้นสัมผัสและแรงเสียดทานของ ผิวฟัน.
ในระบบขับเคลื่อนหลายๆ ระบบ การล็อคตัวเองเป็นสิ่งสำคัญมากโดยทั่วไป การใช้เบรกหรือบล็อกเพิ่มเติมเป็นวิธีที่พบได้บ่อยที่สุดเกียร์ล็อคตัวเองไม่สามารถแทนที่บทบาทของเบรกได้อย่างสมบูรณ์ตัวขับเฟืองตัวหนอนแบบโรตารี่เป็นแบบล็อคตัวเองแบบสถิตในกรณีพิเศษบางอย่าง เช่น แผ่นดินไหว การล็อคตัวเองยังคงมีผลเมื่อมีแนวโน้มที่จะหมุนย้อนกลับไดรฟ์แกว่งของเรามีคุณสมบัติของการล็อคตัวเองแบบย้อนกลับเนื่องจากลักษณะการล็อคตัวเองของเฟืองตัวหนอนคุณลักษณะนี้ช่วยเพิ่มความเสถียรของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมากเมื่อเทียบกับผลิตภัณฑ์วงสวิงแบบดั้งเดิม กล่องเกียร์ของไดรฟ์สวิงนั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งมาก
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ข้อดี
1. โมเมนต์พลิกกลับแรงตามวงแหวนแกว่ง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. ขับของที่ใหญ่ขึ้นเพื่อใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ที่ดีขึ้น
