รายละเอียดสินค้า:
|
| แบบอย่าง: | ศูนย์ฟันเฟือง 3 นิ้ว | อัตราทดเกียร์: | 31:1 |
|---|---|---|---|
| แอปพลิเคชัน: | พาราโบลาแม้ว่าและหอความร้อน | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | มอเตอร์เกียร์ 24VDC พร้อมตัวเข้ารหัส | การติดตั้ง: | ติดตั้งในแนวนอน |
| สี: | ตามที่ขอ | ฟันเฟือง: | น้อยกว่า 0.03 องศา |
| เน้น: | worm drive gearbox,worm gear slewing ring |
||

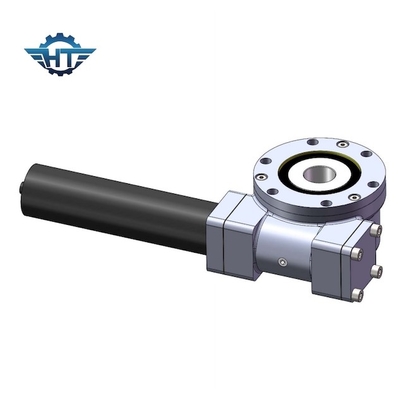

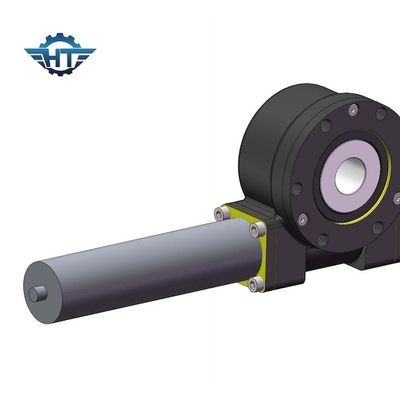

Zero Backlash แกนเดี่ยว Worm Drive Gearbox สำหรับ Parabolic แม้ว่าและเครื่องทำความร้อน
คำอธิบายไดรฟ์หนอนแกนเดี่ยว
กล่องเกียร์ตัวหนอนประกอบด้วยวงแหวนแกว่ง ตัวหนอน ตัวเรือนหล่อ และส่วนประกอบมาตรฐาน เช่น ตลับลูกปืนและสลักเกลียว ฯลฯ ไดรฟ์ Slewing สามารถรักษาภาระในแนวแกน โหลดในแนวรัศมี และโมเมนต์เอียงได้มากขึ้นเครื่องเล่นแผ่นเสียงหรือเฟรมหมุนที่ราบและระดับความสูงที่ขับเคลื่อนด้วยแกว่งไดรฟ์Zero backlash slewing drive เป็นไดรฟ์แกว่งแบบพิเศษที่มีเฟืองและตัวหนอนที่มีตาข่ายที่สมบูรณ์แบบ และยังมีช่องว่างที่เหมาะสมในการหล่อลื่นและความร้อนในการทำงาน
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
การใช้งานไดรฟ์แกว่งโดยทั่วไป ได้แก่ โรงไฟฟ้าพลังงานแสงอาทิตย์ กังหันลม เครนรถบรรทุก ยานพาหนะทางอากาศ อุปกรณ์สาธารณูปโภค อุปกรณ์ไฮดรอลิก อุปกรณ์ปิโตรเลียม อุปกรณ์พวงมาลัยล้อ รถขุด และลิฟต์อัตโนมัติมีการใช้งานอื่นๆ อีกมากมายที่ไม่สามารถระบุได้อย่างครบถ้วน เนื่องจากสวิงไดรฟ์เป็นตัวเลือกสำหรับการใช้งานที่ต้องการโหลดสูงและแรงบิดสูงในเกียร์เดียวกัน
