รายละเอียดสินค้า:
|
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | พิมพ์: | ซีรีย์แนวนอน |
| แอปพลิเคชัน: | โรงไฟฟ้าพลังงานแสงอาทิตย์ | บริการ OEM: | มีอยู่ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับ: | มอเตอร์ DC 24V |
| เน้น: | 9 นิ้ว Worm Gear Slew Drive,Worm Gear Slew Drive 24VDC,24VDC Motor Slewing Ring Drive |
||

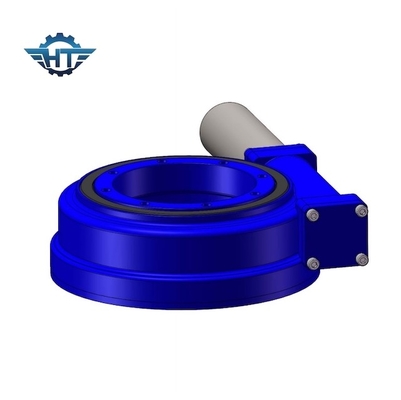

Slewing Ring Drive พร้อมสเต็ปเปอร์มอเตอร์ 24V DC ไดรเวอร์และตัวเข้ารหัสสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์
คำอธิบายไดรฟ์แหวนแกว่ง
Slewing Drive คืออะไร?
ไดรฟ์แกว่ง (หรือเรียกสั้น ๆ ว่าไดรฟ์ฆ่า) เป็นระบบที่สมบูรณ์และพร้อมสำหรับการติดตั้งที่ประกอบด้วยแหวนแกว่งลูกหรือลูกกลิ้ง (แบริ่ง) ตัวหนอนและตัวเรือนที่ปิดสนิทสามารถปรับแต่งด้วยกระปุกเกียร์ดาวเคราะห์แบบไฮดรอลิกหรือไฟฟ้าพร้อมเกรด IP ที่เลือกได้ตามความต้องการใช้งานที่แตกต่างกันและความต้องการของลูกค้ามีคุณสมบัติป้องกันการกัดกร่อน รับน้ำหนักบรรทุกสูง และมีความแม่นยำสูง
อุปกรณ์ขับเคลื่อนโรตารี่ติดตามแสงอาทิตย์ใช้แบริ่งแกว่งและโครงสร้างหนอนวงแหวน ซึ่งสามารถบรรลุการสัมผัสหลายฟัน มีลักษณะของแรงบิดส่งขนาดใหญ่และการทำงานที่มั่นคงสามารถทนต่อแรงรัศมีและแนวแกนขนาดใหญ่และแรงบิดพลิกกลับที่แข็งแกร่ง (ต้านทานลม) ถูกนำมาใช้กันอย่างแพร่หลายในระบบติดตามการผลิตไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์และอุตสาหกรรมพลังงานใหม่อื่น ๆ โดยลูกค้าในประเทศและต่างประเทศ
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
ข้อดี
Changzhou Hangtuo ใช้เทคโนโลยีซองจดหมายคู่เพื่อผลิตไดรฟ์แกว่งพร้อมเทคโนโลยีเวิร์มแบบวงแหวนเป็นวิธีที่สำคัญที่สุดในการเพิ่มโหลดสูงสุดและปรับปรุงประสิทธิภาพการส่งผ่านและความแม่นยำเมื่อเวิร์มมีส่วนร่วมกับแบริ่งแกว่ง การมีส่วนร่วมหลายฟันก็สามารถทำได้ และเมื่อเวิร์มมีส่วนร่วม สามารถทำได้เพียงฟันเดียวการมีส่วนร่วมของผิวฟันที่เพิ่มขึ้นของฟัน 5 ถึง 11 ซี่จึงช่วยเพิ่มความแข็งแรงและพลังของการส่งผ่านอย่างมากกลุ่มผลิตภัณฑ์ไดรฟ์เลื่อนของเรามีให้เลือกหลายรุ่นและครอบคลุมรุ่นต่างๆ มากมายช่วงประสิทธิภาพและขนาดการติดตั้งสามารถตอบสนองความต้องการของแอพพลิเคชั่นต่างๆปัจจุบัน ผลิตภัณฑ์ของเราสามารถแบ่งออกเป็น 9 รุ่นพื้นฐาน เส้นผ่าศูนย์กลางของร่องน้ำมีตั้งแต่ 75 มม. ถึง 800 มม.ช่วงโหลดอยู่ระหว่าง 6kNm ถึง 220kNm แรงบิดเอาท์พุตอยู่ที่ 200Nm ถึง 63kNm แรงบิดในการหมุนคือจาก 500Nm ถึง 271kNm และอัตราส่วนการลดการส่งกำลังจาก 30:1 ถึง 156600:1วิธีการติดตั้งอาจเป็นแนวนอน แนวตั้ง หรือหลายแกน
คุณสามารถสั่งซื้อแบบพื้นฐาน (เกียร์เปิด) หรือแบบปิดมิดชิดเรายังเสนอไดรฟ์แบบหมุนสองแกน (ไดรฟ์แบบหมุนเดี่ยวหมุนพร้อมกันในทั้งสองทิศทาง) และไดรฟ์คู่แบบเพลาเดียว (ตัวขับเวิร์มสองตัวขับเคลื่อนตลับลูกปืนสำหรับหมุนตัวเดียวกันบนเพลาเดียว)
การใช้งานไดรฟ์สังหารทั่วไป ได้แก่ โรงไฟฟ้าพลังงานแสงอาทิตย์ กังหันลม เครนรถบรรทุก ยานพาหนะทางอากาศ อุปกรณ์สาธารณูปโภค อุปกรณ์ไฮดรอลิก อุปกรณ์ปิโตรเลียม อุปกรณ์พวงมาลัยล้อ รถขุด และอุปกรณ์ยกอัตโนมัติมีการใช้งานอื่นๆ มากมายที่ไม่ได้ระบุไว้อย่างละเอียด เนื่องจากไดรฟ์แกว่งเป็นทางเลือกที่ดีที่สุดสำหรับการใช้งานที่มีโหลดสูงและแรงบิดสูงในเกียร์เดียวกัน
เราผลิตไดรฟ์ slew หลายประเภท และนำเสนอไดรฟ์ slew และส่วนประกอบของไดรฟ์หลายประเภทไดรฟ์สลูว์ของเราสามารถล็อคตัวเองหรือขับถอยหลังได้ไดรฟ์หมุนเหวี่ยงแบบล็อคตัวเองจะไม่ย้อนกลับเมื่อแรงย้อนกลับถูกส่งจากวงแหวนหมุนไปยังตัวหนอน และไม่จำเป็นต้องติดตั้งเบรกแยกต่างหากแทนที่จะล็อกตัวเอง สามารถขับเคลื่อนถอยหลังได้สำหรับการใช้งานไฮดรอลิก เราจัดหามอเตอร์ไฮดรอลิกให้กับลูกค้าของเราสำหรับอุปกรณ์ไฟฟ้า เราสามารถจัดหากระปุกเกียร์และมอเตอร์ต่างๆ ให้กับลูกค้าได้
