รายละเอียดสินค้า:
|
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | แม่นยำ: | ≤ 0.1 |
| คนขับ: | มอเตอร์ไฟฟ้า | พิมพ์: | ติดตั้งในแนวตั้ง |
| แอปพลิเคชัน: | Solar Tracker | สี: | ตามที่ขอ |
| เน้น: | ไดรฟ์ Slew Gear Worm แนวตั้ง,ไดรฟ์ Slew Gear Slew 9 นิ้ว,ไดรฟ์ Slew Gear Slew แบบติดตั้งในแนวตั้ง |
||

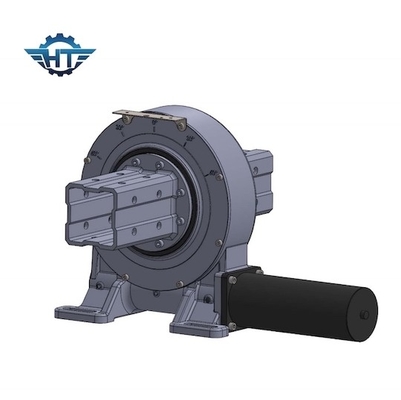

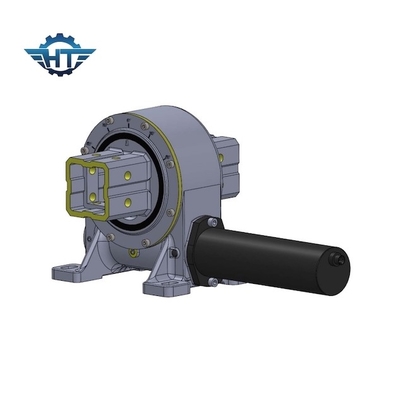

ไดรฟ์เกียร์หนอนแนวตั้งขนาด 9 นิ้วสำหรับระบบติดตามแสงอาทิตย์แรงบิดสูง
Worm Gear Slew Drive คำอธิบาย
Slewing ring ตลับลูกปืนขนาดกะทัดรัดพร้อมระบบส่งกำลังสูง ซึ่งประกอบด้วยวงแหวนหมุนพร้อมเฟืองภายนอก รวมกับเพลาตัวหนอนที่มีเฟืองที่อยู่ติดกันโดยชุดเกียร์แบบล็อกตัวเอง ไม่จำเป็นต้องมีการเบรกในเครื่องยนต์ที่ขับขี่สามารถใช้ได้กับมอเตอร์เกียร์ดาวเคราะห์ที่ติดตั้งโดยตรง ตัวขับหนอน—ต้านทานการสึกหรอที่สูงขึ้นของตัวขับเฟืองตัวหนอน ซึ่งสามารถโหลดแรงบิดเอาท์พุตที่แข็งแกร่งและแรงบิดโมเมนต์เอียงด้วยประสิทธิภาพที่ดีของความเสถียรและความน่าเชื่อถือเวิร์มไดรฟ์ยังมีให้สำหรับฟิลด์ที่แม่นยำในการติดตามที่สูงขึ้น
พารามิเตอร์ของ VE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. หมุน ±60° หยุดยากภายใน
1. โมเมนต์พลิกกลับแรงตามวงแหวนแกว่ง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. ขับของหนักขึ้นเพื่อใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ที่ดีขึ้น
แอปพลิเคชัน
การใช้งานรวมถึงเครื่องติดตามแสงอาทิตย์ กังหันลม เครนรถบรรทุก ลิฟต์คน อุปกรณ์เอนกประสงค์ สิ่งที่แนบมากับอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน ตัวจัดการยาง รถขุด ลิฟต์ยานยนต์และกังหันลม จาน เสาอากาศดาวเทียม ฯลฯ
