รายละเอียดสินค้า:
|
| แบบอย่าง: | 7 นิ้ว | ศูนย์ Dia.: | 170mm |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | พิมพ์: | แนวนอนแนวตั้ง |
| แอปพลิเคชัน: | รถบรรทุกติดเครน | บริการ OEM: | มีอยู่ |
| คนขับ: | มอเตอร์ไฮดรอลิก | IP Class: | IP66 |
| เน้น: | 7" ไดรฟ์ Slew ไฮดรอลิก,มอเตอร์ไดรฟ์ Slew ติดตั้งในแนวนอน,กล่องเกียร์แกว่ง 7" |
||

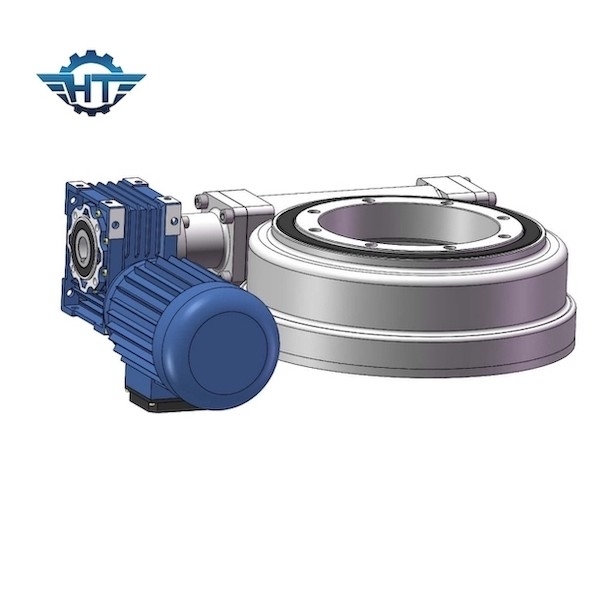

กล่องเกียร์ Slew Drive แบบติดตั้งในแนวนอนขนาด 7 นิ้วพร้อมมอเตอร์ไฮดรอลิกสำหรับรถบรรทุกติดเครน
คำอธิบายไดรฟ์ Slew แบบติดตั้งในแนวนอน
ไดรฟ์แกว่งของ Changzhou Hangtuo มีคุณภาพสูง
เหล่านี้เป็นไดรฟ์ฆ่าแบบปิดที่มีระดับการป้องกันกล่องหุ้ม IP66มันถูกออกแบบด้วยด้ามหนอนนาฬิกาทรายที่มีฟัน 5 ซี่สัมผัสกันระหว่างวงแหวนฆ่ากับเพลาตัวหนอนการออกแบบนี้ให้กำลังแรงบิดในการถือกลับที่แข็งแกร่งมากสำหรับการบรรทุกหนัก
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด(Nm) |
เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
ข้อดี
1. เกรด IP ที่สูงขึ้น ระดับการป้องกันที่ดีขึ้น
2. ซีลน้ำมันเฟรมเวิร์กช่วยรักษารูปร่างและความตึงเครียดและรับประกันการทำงานของชิ้นส่วนเกียร์อย่างต่อเนื่องและมีประสิทธิภาพ
3. ซีลน้ำมันมีคุณสมบัติทนความร้อนสูงและทนต่อการสึกหรอ
แอปพลิเคชั่น
อุปกรณ์ขับเคลื่อนการแกว่งแบบหมุนของรถขุดไฮดรอลิกประกอบด้วยมอเตอร์แบบโรตารี่และตัวลดแบบโรตารี่มอเตอร์โรตารี่โดยทั่วไปใช้มอเตอร์ไฮดรอลิกแบบลูกสูบตามแนวแกนความเร็วสูงและแรงบิดต่ำจำเป็นต้องลดความเร็วและเพิ่มโดยตัวลดแบบโรตารี่เพื่อขับเคลื่อนการเลี้ยวของแท่นหมุน
