รายละเอียดสินค้า:
|
| แบบอย่าง: | SE12 | อัตราทดเกียร์: | 78:1 |
|---|---|---|---|
| แอปพลิเคชัน: | รถเครนบูมพับ | การแพร่เชื้อ: | เกียร์ไฮดรอลิค |
| คนขับ: | มอเตอร์ไฮดรอลิก | การรับประกัน: | 1 ปี |
| ใบรับรอง: | ISO9001, CE | ขนาด: | เครื่องชั่งขนาดเล็ก |
| เน้น: | SE12 ไดรฟ์ Slew ไฮดรอลิก,ไดรฟ์ Slew ไฮดรอลิกแรงบิดสูง,ตัวหนอน Slew ล็อคตัวเอง |
||

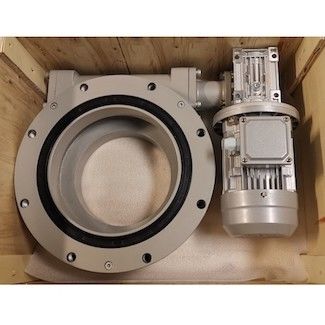

SE12 ไดรฟ์แกว่งไฮดรอลิกล็อคตัวเองด้วยแรงบิดสูงสำหรับรถเครนบูมพับ
ไดรฟ์แกว่งไฮดรอลิกแบบล็อคด้วยตนเอง
ตัวขับวงแหวนแกว่งหรือที่เรียกว่าตลับลูกปืนแกว่งหรือตลับลูกปืนแบบหมุนซึ่งสามารถรับภาระในแนวแกนสูง โหลดในแนวรัศมี และโมเมนต์เอียงได้เป็นที่รู้จักกันในนาม: "ข้อต่อเครื่อง" เป็นส่วนส่งกำลังเครื่องจักรที่จำเป็นระหว่างวัตถุสองชิ้นซึ่งจำเป็นต้องมีการเคลื่อนที่แบบหมุนสัมพัทธ์สามารถส่งแรงบิดเพื่อหมุนได้การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนรวมกัน
ข้อดี
1. สามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์เอียงได้พร้อมกัน
2. ประหยัดพื้นที่ในสิ่งอำนวยความสะดวก
3. เพิ่มความจุสูงสุดในดีไซน์กะทัดรัด
4. อายุการใช้งานยาวนาน
5. ลดต้นทุนการบำรุงรักษา
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
แอปพลิเคชั่น
ไดรฟ์แกว่งถูกนำมาใช้กันอย่างแพร่หลายในรถพ่วงแบบแยกส่วน เครนทุกประเภท แท่นทำงานทางอากาศ ระบบติดตามแสงอาทิตย์ และระบบพลังงานลมกล่องเกียร์ไฟฟ้าและดาวเคราะห์สามารถออกแบบได้ตามความต้องการของลูกค้า
