รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 61:1 | ประสิทธิภาพ: | 40% |
|---|---|---|---|
| พิมพ์: | สิ่งที่ส่งมาด้วย | แอปพลิเคชัน: | เครื่องจักรก่อสร้าง |
| บริการ OEM: | มีอยู่ | คนขับ: | มอเตอร์ไฮดรอลิก |
| IP เกรด: | IP66 | สี: | ตามที่ขอ |
| เน้น: | ไดรฟ์แกว่งหนอนล็อคตัวเอง,หนอนแกว่งไดรฟ์ SE9,ไดรฟ์แกว่งมอเตอร์ไฮดรอลิก |
||

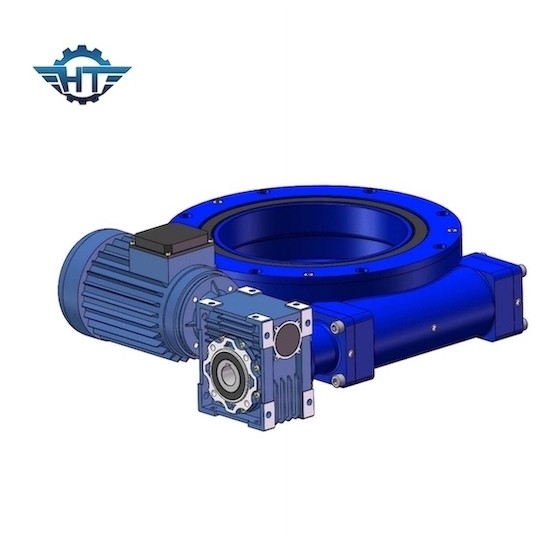

SE9 Single Worm Self Locking Slewing Drive, SE9 พร้อมมอเตอร์ไฮดรอลิกสำหรับรถขุด
คำอธิบาย
ในฐานะแหล่งพลังงาน slew motor มักจะเป็นมอเตอร์เกียร์ดาวเคราะห์ DC หรือมอเตอร์เกียร์ AC หรือมอเตอร์เกียร์ไฮดรอลิกมอเตอร์ไฮดรอลิกกระแสสลับส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้างเป็นระบบขับเคลื่อนกำลังเนื่องจากส่วนประกอบหลักคือตัวขับวงแหวนแกว่ง กระปุกเกียร์แกว่งจึงสามารถทนต่อแรงในแนวแกนและแนวรัศมีได้อย่างง่ายดาย
ไดรฟ์ Slew เป็นผลิตภัณฑ์สังหารรูปแบบใหม่ประกอบด้วยตัวหนอน แหวนแกว่ง ตัวเรือนแบบปิดทั้งหมด มอเตอร์ไฟฟ้าหรือไฮดรอลิกชิ้นส่วนหลักเป็นวงแหวนหมุน จึงสามารถรับภาระในแนวแกน การโหลดในแนวรัศมี และโมเมนต์การไตเติ้ลได้ในเวลาเดียวกันเมื่อเทียบกับผลิตภัณฑ์ slew แบบดั้งเดิม ไดรฟ์ slew นั้นง่ายต่อการติดตั้งและบำรุงรักษา และยังช่วยประหยัดพื้นที่ได้มากขึ้นการใช้งานทั่วไปของไดรฟ์สังหารของเรารวมถึงเครื่องจักรการเกษตร เครื่องจักรก่อสร้าง ระบบสายพานลำเลียง เครน แท่นขุดเจาะ เหมืองแร่ ทหาร เรือขุด สวนสนุก ระบบผลิตพลังงานแสงอาทิตย์ และแหล่งพลังงานใหม่อื่นๆ
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
คุณสมบัติที่สำคัญ
1. ระบบพร้อมติดตั้งพร้อมวงแหวนหมุนในตัวและง่ายต่อการรวมเข้ากับแอพพลิเคชั่นที่มีอยู่
2. ลดต้นทุนการบำรุงรักษา
3. แพ็คเกจกะทัดรัดสำหรับการติดตั้งที่ประหยัดพื้นที่
4. มีหน้าแปลนสำหรับมอเตอร์ไฟฟ้ามาตรฐานและมอเตอร์ไฮดรอลิกทุกรุ่น
5. หนอนขับเคลื่อน
6. ระบบรางน้ำปิดผนึก
7. โครงสร้างแบบโมดูลาร์ช่วยให้ปรับเปลี่ยนได้อย่างรวดเร็ว
8. Extended life-Housing ซึ่งปิดล้อมเฟืองอย่างสมบูรณ์ (อ่างเก็บน้ำไขมัน ป้องกันการปนเปื้อน และสัมผัส)
9. ความสามารถในการรับน้ำหนักสูงสุดในการออกแบบที่กะทัดรัด
