รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | SE14 | ถือแรงบิด: | 54200 นิวตันเมตร |
|---|---|---|---|
| แรงบิดเอียง: | 68000 นิวตันเมตร | แรงบิดเอาต์พุต: | 6550 นิวตันเมตร |
| โหลดตามแนวแกนแบบสถิต: | 680 kN | โหลด Radical แบบคงที่: | 230 กิโลนิวตัน |
| รูยึด: | 21*M16 | น้ำหนัก: | 63 Kgs |
| เน้น: | SE14 Worm Gear Slew Drive,กล่องเกียร์ Slew Drive 6550 Nm,ไดรฟ์โซล่าร์ 6550 Nm |
||

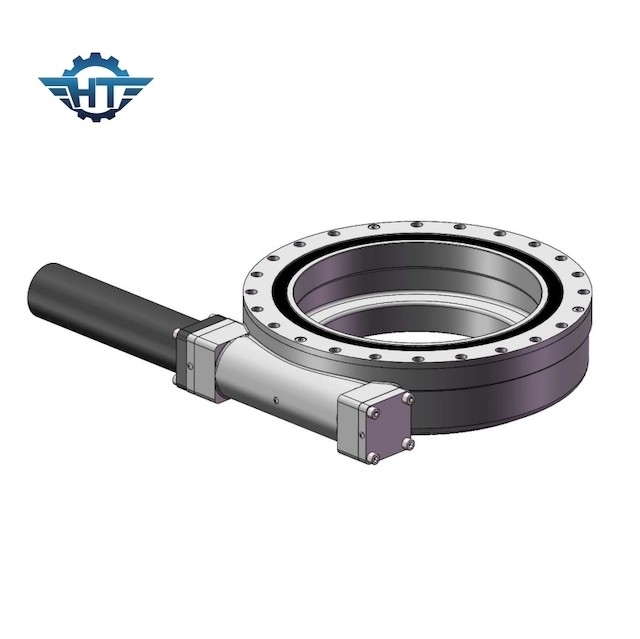

SE14 Worm Gear กระปุกเกียร์ไฮดรอลิก Slew Drive พร้อมตัวเรือนสำหรับ Solar Trackers
รายละเอียดสินค้า
ไดรฟ์เลื่อนมาตรฐานติดตั้งตัวเรือนแบบเปิดในขณะที่ตัวเรือนแบบเปิดไม่สามารถให้คะแนน IP ของชิ้นส่วนได้ดีไดรฟ์แกว่งของ Hangtuo นั้นมีตัวเรือนแบบปิดซึ่งให้การป้องกันทางเข้าของตัวขับแกว่งด้วย IP66ที่ช่วยให้ไดรฟ์แกว่งสามารถทำงานได้ในสภาพแวดล้อมที่รุนแรงไดรฟ์แกว่งของเรามีคุณสมบัติของเพลาหนอนนาฬิกาทรายแบบล็อคตัวเองเมื่ออินพุตของแหล่งพลังงานกลับคืนสู่สภาพเป็นกลาง เพลาตัวหนอนจะล็อคโหลดให้อยู่ในตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรกภายนอก
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
การใช้งานทั่วไป ได้แก่ เครื่องติดตามแสงอาทิตย์, กังหันลม, เสาอากาศดาวเทียมและจานเรดาร์, เครนรถบรรทุก, รถยกคน, อุปกรณ์เอนกประสงค์, อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก, อุปกรณ์เครื่องมือน้ำมัน, ตัวจัดการยาง, รถขุด, ลิฟต์ยานยนต์, หุ่นยนต์ เป็นต้น
การขนส่ง การจัดการ และการจัดเก็บ
การขนส่งในแนวนอนเท่านั้น ควรหลีกเลี่ยงการกระแทก
สวมถุงมือทำงานและระมัดระวังในการจัดการไดรฟ์ฆ่า
ใช้รูของวงแหวนในไดรฟ์หมุนเพื่อยึดสลักเกลียวเพื่อการยก การจัดการ และการจัดวางอย่างปลอดภัย
เก็บเฉพาะในแนวนอนและในห้องปิด อย่าให้เปียก การป้องกันการกัดกร่อนของพื้นผิวของพื้นผิวการผสมพันธุ์ที่เปิดเผยจะใช้เวลาประมาณ 1 เดือนในบรรจุภัณฑ์ที่ปิดสนิทการจัดเก็บเป็นเวลานานต้องใช้มาตรการป้องกันพิเศษ
การขนส่งไดรฟ์แกว่งที่ไม่ได้บรรจุ
ใช้อุปกรณ์ยกที่เหมาะสม/ห้ามขนส่งสินค้าในแนวตั้ง
ไดรฟ์ slew ที่ไม่ได้บรรจุหีบห่อสามารถเคลื่อนย้ายได้ด้วยอุปกรณ์ยกภายใต้เงื่อนไขต่อไปนี้:
1. ต้องกำหนดค่าเกียร์ยกให้เหมาะสมกับน้ำหนักบรรทุกในการขนย้ายหน่วย
2. ต้องกำหนดค่าสลักเกลียววงแหวนให้เหมาะสมกับน้ำหนักของหน่วยการขนส่ง
3. ไดรฟ์สังหารจะต้องขนส่งด้วยตัวเองเท่านั้น
4. การขนส่งภายในบริษัทจะดำเนินการในแนวนอนเท่านั้น
