รายละเอียดสินค้า:
|
| พิมพ์: | แกว่งไดรฟ์ | วัสดุ: | QT |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบพลังงานแสงอาทิตย์ | การรับประกัน: | 10 ปี |
| สี: | ความต้องการของลูกค้า | ขนาด: | 6 นิ้ว |
| เครื่องยนต์: | 24V | คุณสมบัติ: | อายุยืน |
| เน้น: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

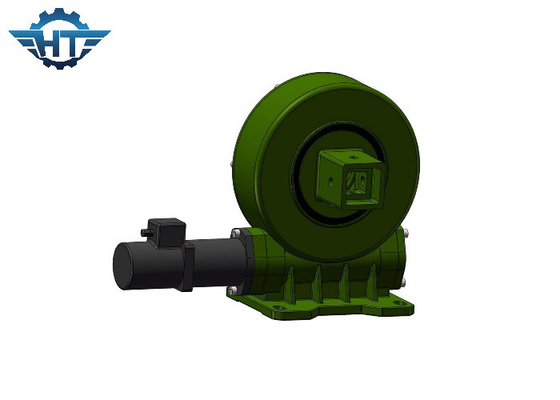

VE6 Envelope Worm Gear Slewing Drive สำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
Envelope Worm Gear Slewing Drive คำอธิบาย
ในช่วงไม่กี่ปีที่ผ่านมา ได้รับความสนใจมากขึ้นเรื่อยๆ ในการพัฒนาคาร์บอนต่ำ การปกป้องสิ่งแวดล้อม และพลังงานหมุนเวียนในฐานะที่เป็นแหล่งพลังงานที่สะอาดและปราศจากมลภาวะ พลังงานแสงอาทิตย์มีโอกาสในการพัฒนาที่กว้างขวาง และได้กลายเป็นพลังงานสีเขียวที่ทุกประเทศต่างแข่งขันกันเพื่อพัฒนาอย่างไรก็ตาม พลังงานแสงอาทิตย์มีปัญหา เช่น ความหนาแน่นต่ำ ความไม่สม่ำเสมอ และการเปลี่ยนแปลงทิศทางและความเข้มของแสงอย่างต่อเนื่องเมื่อเวลาผ่านไปแผงโซลาร์เซลล์แบบเดิมส่วนใหญ่จะติดตั้งในลักษณะตายตัว กล่าวคือ แผงถูกยึดในมุมที่แน่นอนและไม่เปลี่ยนแปลงตามตำแหน่งของดวงอาทิตย์ ซึ่งส่งผลกระทบอย่างร้ายแรงต่อประสิทธิภาพการแปลงโฟโตอิเล็กทริกกำลังขับของแผงเซลล์แสงอาทิตย์จะลดลงประมาณ 10% เนื่องจากการลดลงของพลังงานจากการแผ่รังสีในแนวตั้งตลอดทั้งปี ฤดูใบไม้ผลิ ฤดูร้อน ฤดูใบไม้ร่วง และฤดูหนาว ตั้งแต่กลางวันจนถึงกลางคืน พระอาทิตย์ขึ้นและตกของดวงอาทิตย์และมุมของรังสีของดวงอาทิตย์จะเปลี่ยนแปลงตลอดเวลาดังนั้นวิธีการเปลี่ยนมุมของแผงแบตเตอรี่ด้วยมุมของแสงเพื่อเพิ่มอัตราการแปลงไฟฟ้าโซลาร์เซลล์สิ่งนี้ต้องใช้อุปกรณ์ขับเคลื่อนแบบหมุน ซึ่งสามารถเปลี่ยนตำแหน่งและมุมของแผงแบตเตอรี่เพื่อให้ได้ความเข้มของรังสีดวงอาทิตย์ในแนวตั้งฉากกับความเข้มแสงของแผงแบตเตอรี่ ซึ่งจะเป็นการเพิ่มอัตราการแปลงของเซลล์แสงอาทิตย์ดังนั้นระบบติดตามจึงมีบทบาทสำคัญและการประยุกต์ใช้ตลับลูกปืนแกว่งในอุปกรณ์ขับเคลื่อนการแกว่งด้วยพลังงานแสงอาทิตย์
อุปกรณ์ขับเคลื่อนการแกว่งเป็นผลิตภัณฑ์สำหรับการแกว่งรูปแบบใหม่ โดยปกติแล้วจะประกอบด้วยตลับลูกปืนสำหรับแกว่ง ตัวหนอน มอเตอร์ เปลือกหุ้ม และชิ้นส่วนอื่นๆไม่เพียงแต่มีหน้าที่ในการเชื่อมต่อ หมุน และรองรับตลับลูกปืนแกว่ง แต่ยังมีโครงสร้างที่กะทัดรัดและแรงบิดเอาท์พุตของตัวขับหนอนข้อดีของการส่งข้อมูลขนาดใหญ่ เสถียร อายุการใช้งานยาวนาน ติดตั้งง่าย ประหยัดพื้นที่ในการติดตั้งจำนวนมาก บำรุงรักษาง่าย ช่วยประหยัดค่าใช้จ่ายได้อย่างมาก
อุปกรณ์ขับเคลื่อนล้อหมุนช่วยประหยัดเวลาในการติดตั้งของผู้ใช้เนื่องจากการทำงานแบบโมดูล และฟังก์ชันส่วนกลางยังอำนวยความสะดวกในการออกแบบผลิตภัณฑ์ของผู้ออกแบบอีกด้วยปัจจุบันมีการใช้กันอย่างแพร่หลายในหุ่นยนต์อุตสาหกรรม การผลิตพลังงานแสงอาทิตย์ และด้านอื่นๆ
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติ
1. หมุนจาก 0 ~ 180 °
2. ต่อมอเตอร์ขับเคลื่อนทางด้านซ้ายหรือขวา
3. อัดจารบีก่อนโรงงาน
4. ติดตั้งง่าย
5. การบำรุงรักษาต่ำ
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. แรงบิดแบ็คโฮลด์สูง เหมาะสำหรับการติดตั้งในแนวตั้ง
