รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | วีอี7" |
|---|---|---|---|
| อัตราทดเกียร์: | 51:1 | สี: | ตามที่ขอ |
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ | คนขับ: | มอเตอร์ 12/24VDC |
| สถานที่ติดตั้ง: | ทุ่งโล่ง | ลักษณะเฉพาะ: | อายุยืน |
| เน้น: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

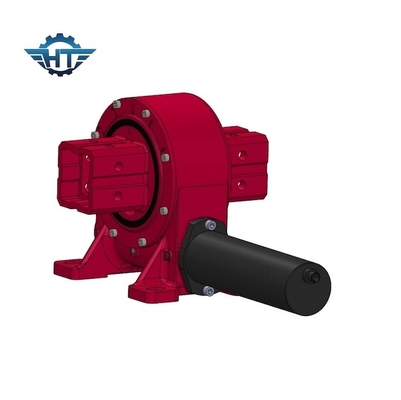

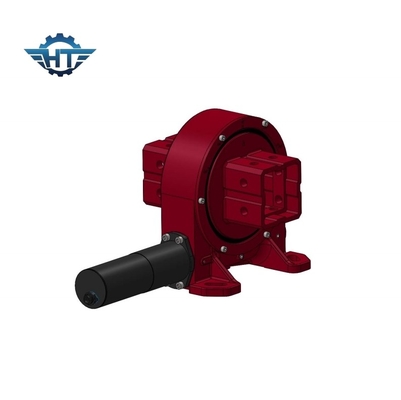

Envelope Worm Gear VE7 24vdc Motor Slewing Drive สำหรับระบบติดตามแสงอาทิตย์
Worm Gear VE7 Slew Drive คำอธิบาย
ระบบติดตามแสงอาทิตย์ที่ใช้ไดรฟ์แกว่งจะรักษามุมของแสงแดดที่ดีที่สุดตลอดเวลาเมื่อเทียบกับสถานีพลังงานคงที่ การติดตามแกนเดียวแบบแบนสามารถเพิ่มการผลิตไฟฟ้าประจำปีได้ 10 ~ 30% (ขึ้นอยู่กับการเปลี่ยนแปลงละติจูด)แกนเดียวเอียงสามารถเพิ่มขึ้นมากกว่า 30%;การติดตามสองแกนสามารถเพิ่มขึ้นได้ประมาณ 40 ~ 50%
พารามิเตอร์ของ VE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
คุณสมบัติ
1 ใช้การออกแบบรูบอดและโครงสร้างการปิดผนึกซีลน้ำมันโครงกระดูก ประสิทธิภาพการปิดผนึกมีความน่าเชื่อถือ ซีลสามารถหลีกเลี่ยงแสงแดดโดยตรง ป้องกันฝุ่นและน้ำได้อย่างมีประสิทธิภาพ และระดับการป้องกันสามารถเข้าถึง IP65เหมาะสำหรับการใช้งานกลางแจ้ง และสามารถส่งออกด้วยครีบเดี่ยวหรือคู่
2 หนอนนาฬิกาทรายแบบห่อหุ้มสองชั้น หน้าสัมผัสแบบหลายฟัน ส่งแรงบิดที่มากขึ้น สามารถรับแรงในแนวแกนที่มากขึ้น แรงในแนวรัศมี และโมเมนต์เอียง
3 การออกแบบผลิตภัณฑ์ใช้ขนาดทั่วไปทั้งในและต่างประเทศซึ่งสะดวกสำหรับการเปลี่ยนในภายหลัง
โครงสร้างรองรับรางน้ำแบบคู่ แข็งแกร่ง ทนทานต่อแรงในแนวรัศมีโหลดขนาดใหญ่และโมเมนต์พลิกคว่ำ เหมาะอย่างยิ่งสำหรับแผงเซลล์แสงอาทิตย์แบบสองแกนที่ขับเคลื่อนโดยอิสระ แอซิมัททอยแบบมีสมาธิและสภาพการทำงานอื่นๆ
5 หน้าแปลนโคแอกเซียลสองด้าน, โครงสร้างสมมาตร, ความทนทานต่อความผิดพลาดในการประกอบสูง, ขนาดแกนเล็ก, ประหยัดพื้นที่, โครงสร้างเพลาส่งออกแบบกลวง, สะดวกสำหรับการเดินสายไฟและการจัดวางโครงสร้าง
6 นำเข้าแหวนตราโครงกระดูกปากสองชั้นเพื่อป้องกันมลพิษในสถานที่
แอปพลิเคชัน
ใช้สำหรับการหมุนตำแหน่งพิทช์ของระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ เช่น แกนเดี่ยวแบบแบน การผลิตไฟฟ้าแบบรางน้ำ การผลิตไฟฟ้าแบบเข้มข้น เป็นต้นระบบติดตามแกนเดี่ยวแบบแบนเป็นรูปแบบของโครงยึดติดตามที่จัดเรียงในการติดตามแบบเหนือ-ใต้และตะวันออก-ตะวันตกตามอัลกอริธึมทางดาราศาสตร์ มอเตอร์ขับเคลื่อนโครงยึดเพื่อให้แผงโซลาร์เซลล์ติดตามรัศมีของดวงอาทิตย์ เพิ่มแสงแดดโดยตรงบนพื้นผิวของแผงเซลล์แสงอาทิตย์ และเพิ่มการผลิตไฟฟ้า
