รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | วีอี7" |
|---|---|---|---|
| อัตราทดเกียร์: | 51:1 | สีมาตรฐาน: | RAL 9006 |
| แรงบิดเอาต์พุตปกติ: | 5100 นิวตันเมตร | ถือแรงบิด: | 39 kNm |
| แรงบิดเอียง: | 5 kNm | แรงบิดสูงสุด: | 7650 นิวตันเมตร |
| เน้น: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

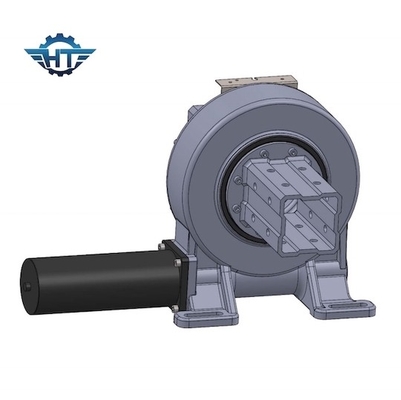

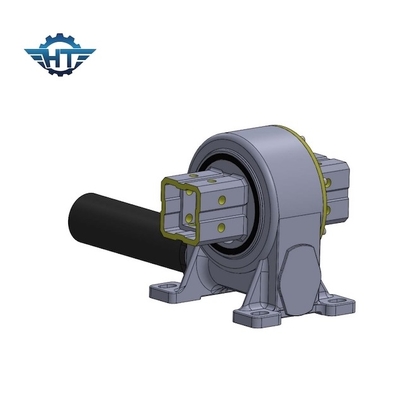

แรงบิดสูง VE7 แนวตั้งแกนเดี่ยว Slew ไดรฟ์สำหรับระบบติดตามเอียง
ingle Axis Solar Slew Drive คำอธิบาย
แกนหมุนของโครงยึดติดตามแกนเฉียงเฉียงถูกติดตั้งที่มุมเอียงกับระนาบแนวนอน และหมุนรอบแกนหนึ่งมิติทิศทางของแกนหมุนคือทิศเหนือ - ใต้ เพื่อให้พื้นผิวรับแสงของแผงเซลล์แสงอาทิตย์ตั้งฉากกับมุมตกกระทบของแสงแดดเท่าที่เป็นไปได้ในทิศทางเดียว
พารามิเตอร์ของ VE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ช่วงการหมุน 360 องศา
3. ห่อหุ้มตัวหนอนไว้ด้านใน
4. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
5. ฟังก์ชั่นล็อคตัวเอง
คุณสมบัติ
1. แรงบิดเอาต์พุตสูงภายใต้สภาวะความเร็วต่ำ ซึ่งสามารถส่งแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกกลับได้
2. โหมดเฟืองท้ายและตัวหนอนประหยัดดี มีความยืดหยุ่นสูงในขนาดแกน
3. หนอนนาฬิกาทรายซองจดหมาย หน้าสัมผัสหลายฟัน แข็งแรงรับน้ำหนัก
4. อัตราส่วนความหนาแน่นประสิทธิภาพสูง
5. ประสิทธิภาพการล็อคตัวเองหรือเพิ่มเบรกอินพุต
6. อัตราส่วนพื้นที่ขนาดเล็ก ติดตั้งและถอดประกอบสะดวก
7. รูปแบบการส่งออกที่หลากหลาย
8. ปรับค่าช่องว่างล่วงหน้าและติดตั้งบนเครื่องโดยตรง
9. IP66
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
