รายละเอียดสินค้า:
|
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องติดตามแสงอาทิตย์ PV | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับรถ: | มอเตอร์ไฟฟ้ากระแสตรง | การติดตั้ง: | ติดตั้งในแนวนอนหรือแนวตั้ง |
| สี: | ตามที่ขอ | ฟันเฟือง: | น้อยกว่า 0.1 องศา |
| เน้น: | แนวตั้ง PV Worm Gear Slew Drive,Worm Gear Slew Drive ขนาด 9 นิ้ว,Worm Gear Slew Drive แกนเดี่ยว |
||

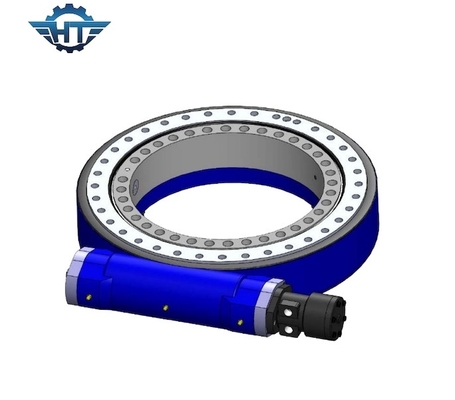

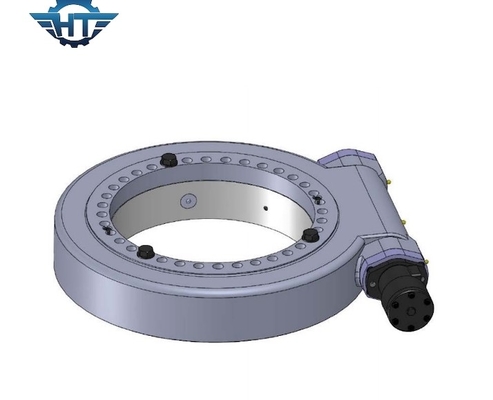

แกนเดี่ยว Worm Gear ขนาด 9 นิ้ว Slew Drive ที่มีความแม่นยำสูงสำหรับ PV Solar Trackers
คำอธิบายไดรฟ์เกียร์หนอนแนวตั้งขนาด 9 นิ้ว
ไดรฟ์แกว่งเป็นกระปุกเกียร์ที่สามารถรับน้ำหนักในแนวรัศมีและแนวแกนได้อย่างปลอดภัย รวมทั้งส่งแรงบิดสำหรับการหมุนการหมุนจะเป็นแบบแกนเดียวหรือหลายแกนรวมกันก็ได้ไดรฟ์แกว่งผลิตโดยการผลิตเฟือง ตลับลูกปืน ซีล ตัวเรือน มอเตอร์ และส่วนประกอบเสริมอื่นๆ และประกอบเข้ากับกระปุกเกียร์สำเร็จรูป
Zero backlash slewing drive เป็น slewing drive พิเศษที่มีเฟืองและตัวหนอนเป็นตาข่ายที่สมบูรณ์แบบ และยังมีช่องว่างที่เหมาะสมของการหล่อลื่นและความร้อนในการทำงาน
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพของโมเดล SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
การเอียง แรงบิด (นิวตันเมตร) |
โฮลดิ้ง แรงบิด (นิวตันเมตร) |
แกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
ไอพี |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1,000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2543 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
ข้อดี
ข้อได้เปรียบหลักของไดรฟ์แกว่ง ZE
1. หมุนได้ 360 องศา
2. การต่อมอเตอร์ขับจากด้านซ้ายหรือขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์ผู้ผลิตกำหนดไว้ล่วงหน้าแล้วจากโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง;ดังนั้นจึงไม่จำเป็นต้องใช้เบรก
7. วิธีการสตาร์ทและหยุดที่ง่ายและคล่องแคล่ว
8. ความแม่นยำสูง
